手持玻璃清洁刮刀结构设计方案

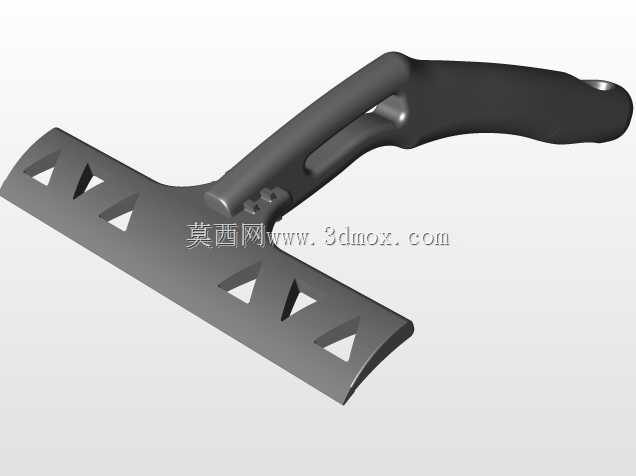

这款手持清洁刮刀主要面向玻璃表面清洁、装修后残胶清理、平面污渍刮除等场景，在物业保洁、家装收尾、商用场所日常维护中都有高频应用，相比传统抹布擦拭，其刮除水渍、污渍的效率更高，且不会在光滑表面残留毛絮、水痕。从功能结构来看，产品分为握持手柄、刀架主体、刮胶条三个核心部分，手柄采用符合人体工学的弧面造型，握持区域做了贴合手掌弧度的内凹处理，长时间施力操作不易产生手部疲劳，手柄与刀架的连接位置做了加强筋过渡，避免横向施力时出现连接断裂的问题。刀架主体采用镂空三角孔设计，一方面可以降低整体自重，减少长时间手持的负重感，另一方面镂空结构能够避免清洁过程中积水积污在刀架表面残留，使用后冲洗即可快速沥干，减少污渍藏匿的死角。刮胶条采用嵌入式安装结构，胶条与刀架的安装槽做了过盈配合设计，无需额外紧固件即可固定胶条，当胶条出现磨损、老化时，可直接将旧胶条从槽内抽出更换新件，维护成本较低。设计过程中重点考量了施力的传递路径，握持时的手部推力可通过手柄直接传递到刀架前端的胶条位置，保证胶条整个长度方向与待清洁表面均匀贴合，不会出现局部压力过大导致胶条变形、局部压力过小刮不干净的问题。整体外形长度控制在260mm左右，刀头工作宽度为150mm，手柄握持段直径适配成年男性手掌抓握尺寸，安装边界上胶条突出刀架下边缘2mm，既保证胶条能够充分接触待清洁表面，又避免刀架金属部分直接刮擦玻璃造成表面划痕。刀架与手柄的连接角度设置为120度，操作时手腕无需过度弯曲即可保持胶条与清洁面的合适倾角，符合日常清洁操作的施力习惯，针对边角位置的清洁需求，刀头前端做了斜切收边处理，能够深入窗框边角、台面缝隙位置完成残留污渍的清理，不会出现清洁死角。
