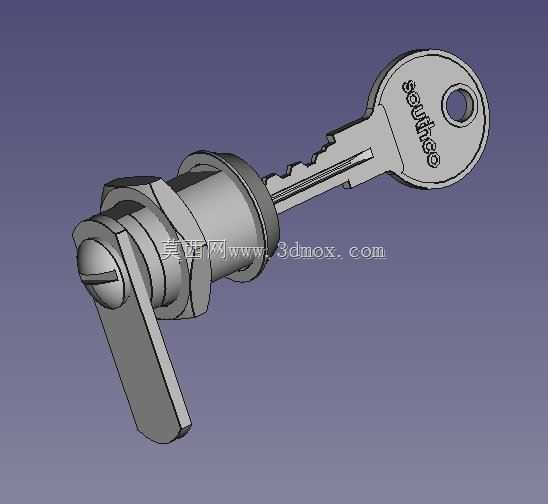

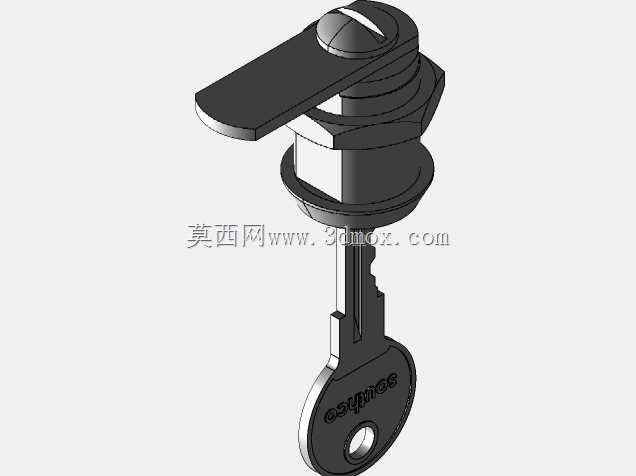

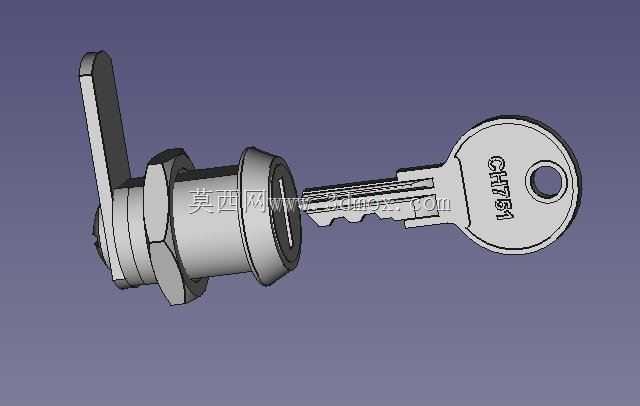

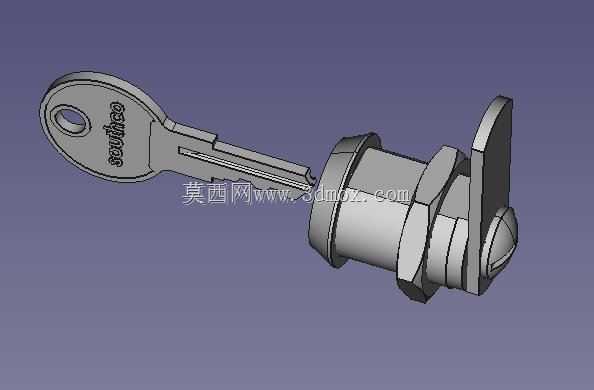

机柜抽屉用转舌锁及配套钥匙结构

日常做机箱机柜、钢制办公家具结构设计时，这类小型转舌锁是出镜率极高的五金连接件，很多刚入行的结构工程师容易忽略锁具的安装边界预留，最后装配阶段才发现锁舌转动干涉、螺母锁紧空间不足的问题，反而拖慢整体项目进度。这套锁具的核心应用场景覆盖标准网络机柜门板、抽屉式设备模组前面板、小型配电箱侧门、钢制文件柜抽面，核心作用是在非授权操作时保持门板或抽面的闭合锁紧状态，避免内部元器件、存储物品被随意触碰，同时钥匙的通用齿形设计也方便运维人员管理多台同规格设备，不用携带大量差异化钥匙。从功能特性来看，锁体采用圆柱式主体结构，尾部集成偏心锁舌，钥匙插入锁芯旋转90度即可带动锁舌完成解锁与上锁动作，锁舌的偏心行程经过匹配验证，转动时不会与门板内侧的安装加强筋产生剐蹭，锁体前端自带限位台阶，安装时直接卡入门板预先开好的安装孔内，从背面旋紧配套六角薄螺母即可完成固定，不需要额外做焊接或者螺丝孔位加工，适配0.8mm到2mm厚度的冷轧钢板门板，也能适配同厚度的ABS塑料面板。设计这类锁具模型时，首先要确认安装孔的中心距边界，锁体主体外径要匹配行业通用的18mm直径安装孔，避免用户开孔后无法装入；其次要预留螺母的锁紧空间，锁体尾部的外螺纹段长度要覆盖门板厚度加螺母厚度的总尺寸，同时要给扳手预留至少10mm的旋转操作空间，避免螺母无法拧紧；锁舌的转动半径要严格控制，在解锁状态下锁舌边缘不能超出门板内侧的安装平面，防止开关门时锁舌刮蹭柜体框架；钥匙的插拔角度要做限位设计，只有在上锁位置才能拔出钥匙，避免运维人员拔错钥匙导致锁具无法正常闭合。实际选型时还要注意，这类锁具的锁舌长度可以根据门板与框架的间隙调整，间隙较大的场景可以更换更长的锁舌保证锁紧力度，间隙较小的场景用短锁舌避免锁死时出现卡顿，模型里已经把锁芯、锁舌、固定螺母、钥匙的配合间隙做了还原，导入装配体时可以直接做干涉检查，不需要再额外调整配合公差，能直接用于门板开孔位置的定位参考，也能用来模拟开关锁的动作过程，验证周边结构是否存在运动干涉。
