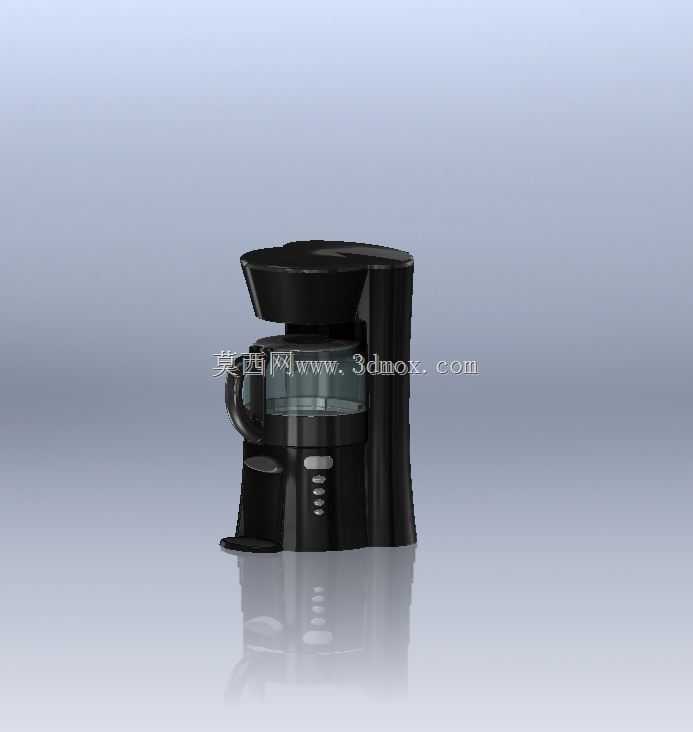

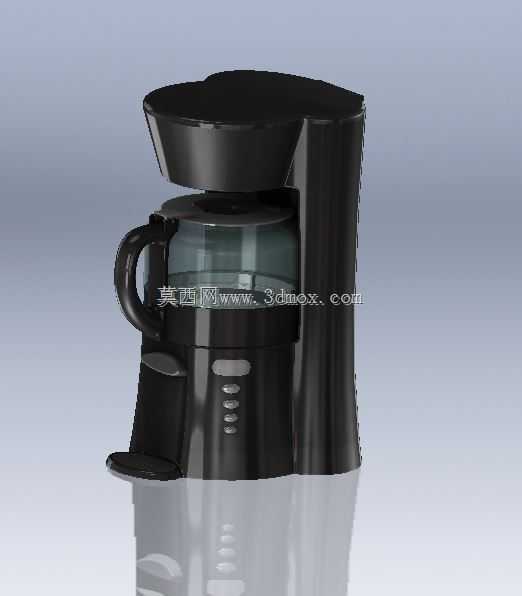

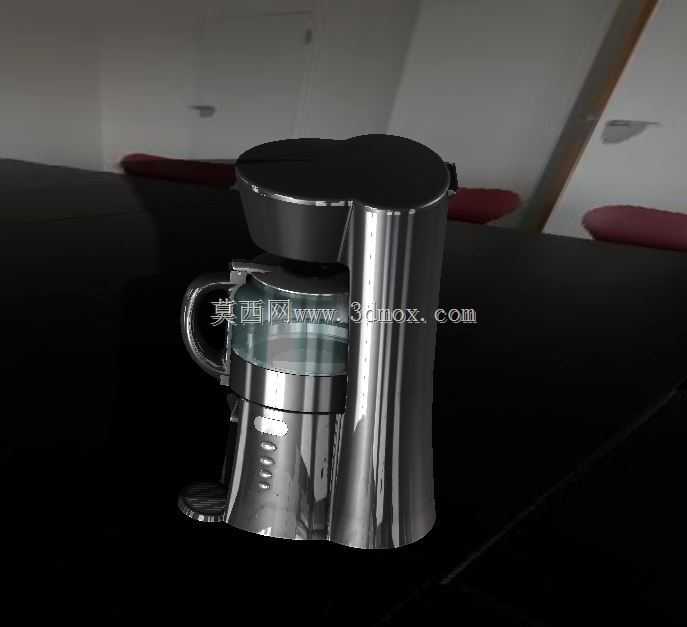

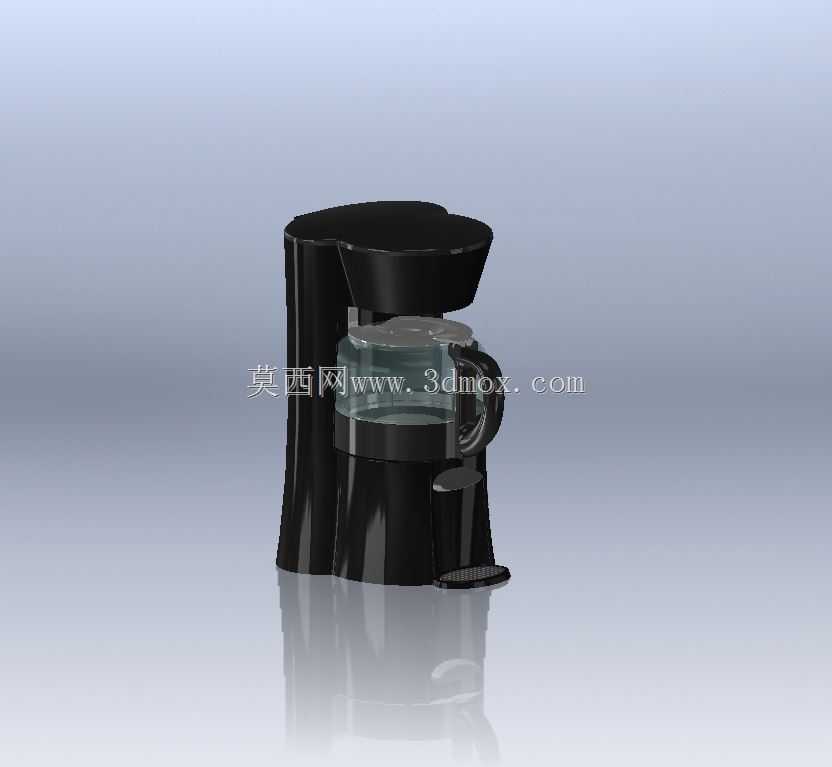

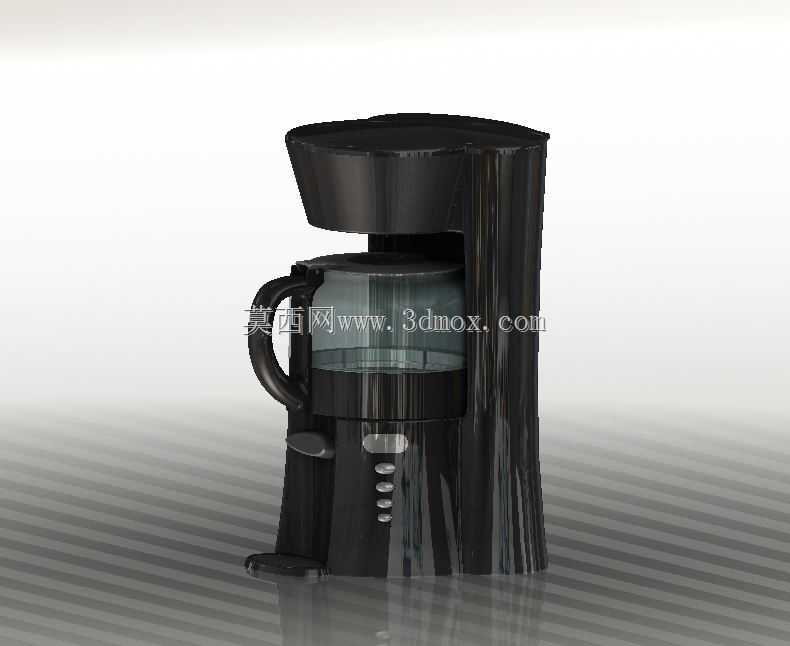

家用滴漏式咖啡壶外观结构设计

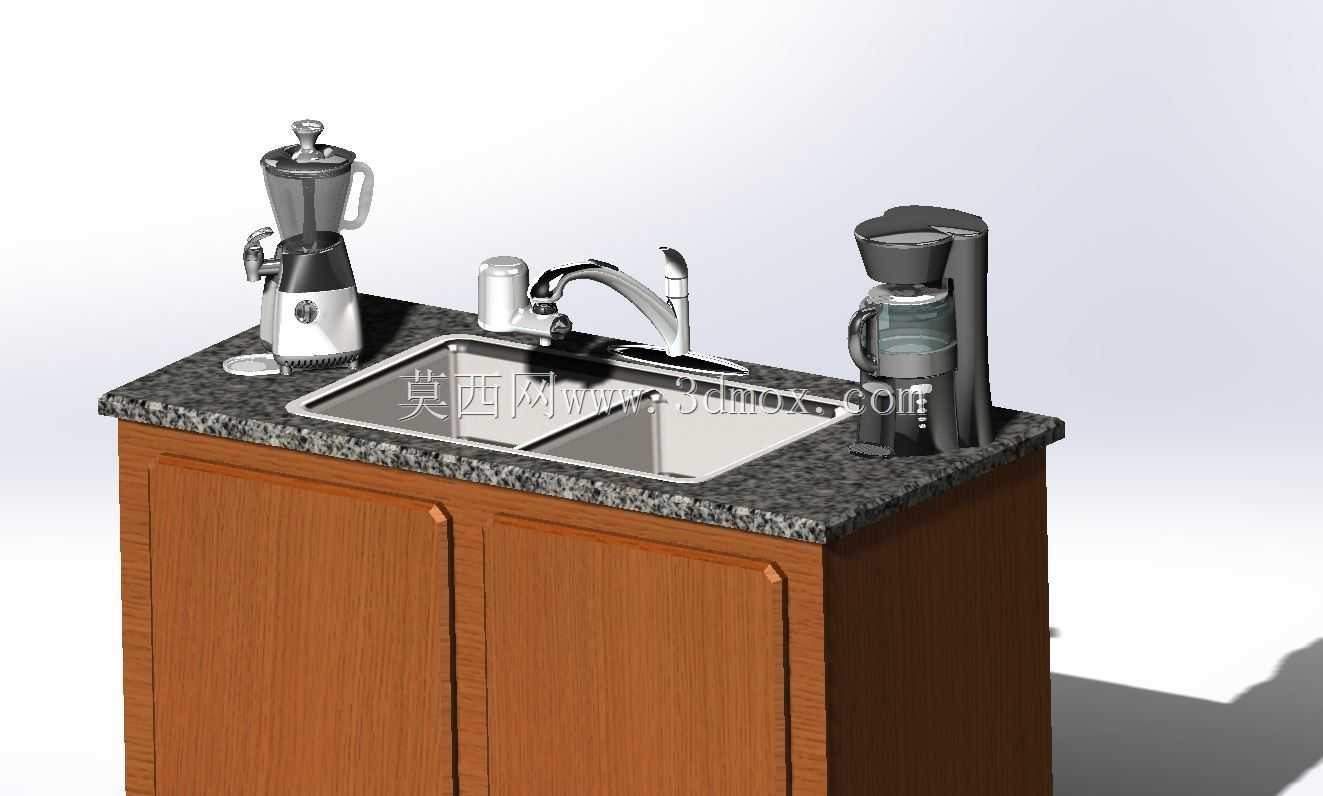

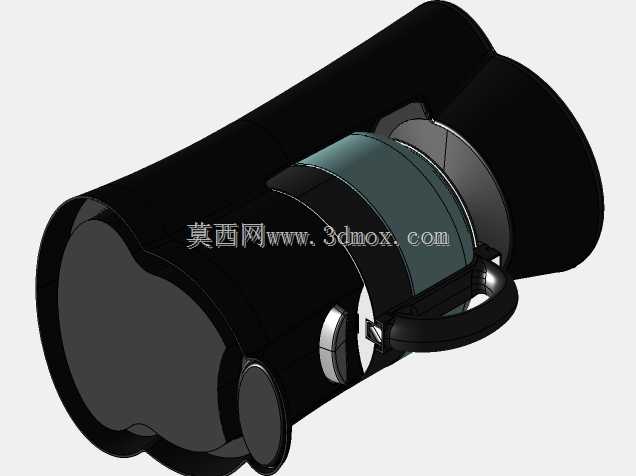

这款滴漏式咖啡壶的三维结构设计，首先围绕家用厨房台面的使用场景做了边界约束，整体采用立式紧凑布局，底座预留的防滑支撑面直径控制在180mm以内，整机高度不超过350mm，可适配常规橱柜下层的置物空间，不会与吊柜底部产生干涉。从功能实现逻辑来看，上部的滤篮腔体做了15°的内倾导流设计，冲泡时热水可均匀浸透咖啡粉层，避免出现局部过萃或萃取不足的问题，下方的玻璃壶身与上部出液口的对位公差控制在2mm以内，接液时不会出现滴漏外溅的情况。壶身把手采用符合人体工学的内凹弧度，握持区域做了防滑纹理处理，满壶盛装时的重心落在把手握持点的正下方，单手倾倒时无需额外施加平衡力矩。机身正面的操作按键区做了下沉式设计，按键凸起高度不超过3mm，日常擦拭台面时不会误触，按键下方的水位观察窗采用透明PC材质，刻度标识做了内印处理，长期使用不会被擦拭磨损。底座内部预留了加热模块的安装空间，加热盘与壶底的接触平面做了平面度管控，贴合间隙不超过0.5mm，可保证保温时的热量传导效率，同时底座边缘做了10mm高的挡水边，意外洒出的液体不会流入机身内部的电路区域。设计过程中优先考虑了部件的装配可行性，机身外壳采用前后壳卡扣加螺丝的固定方式，滤篮、壶身都可单独拆卸清洗，各可拆卸部件的插拔行程控制在50mm以内，拆装无需额外工具。整机的外壳圆角全部做了R3以上的倒圆处理，没有尖锐棱角，避免日常使用时的磕碰划伤，电源线出口设置在底座后侧的凹槽内，可根据摆放位置调整出线方向，不会让机身摆放出现倾斜。从结构强度角度来看，机身立柱部分的壁厚设置为2.5mm，承重部位做了加强筋布局，满壶盛装1.2L液体时，机身形变量不超过0.3mm，长期使用不会出现结构变形导致的对位偏差。
