家用透明带刻度塑料冷水壶结构设计

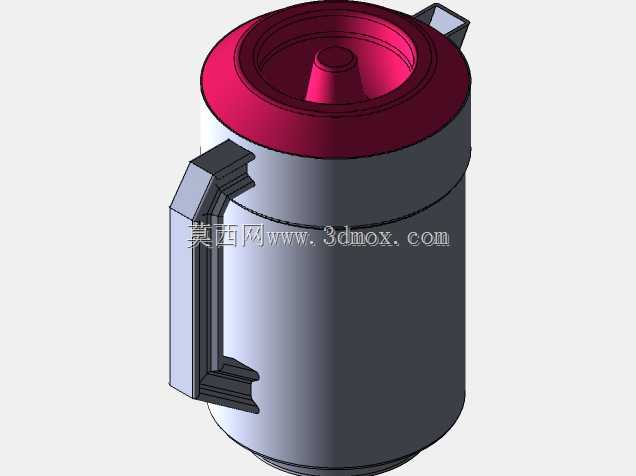

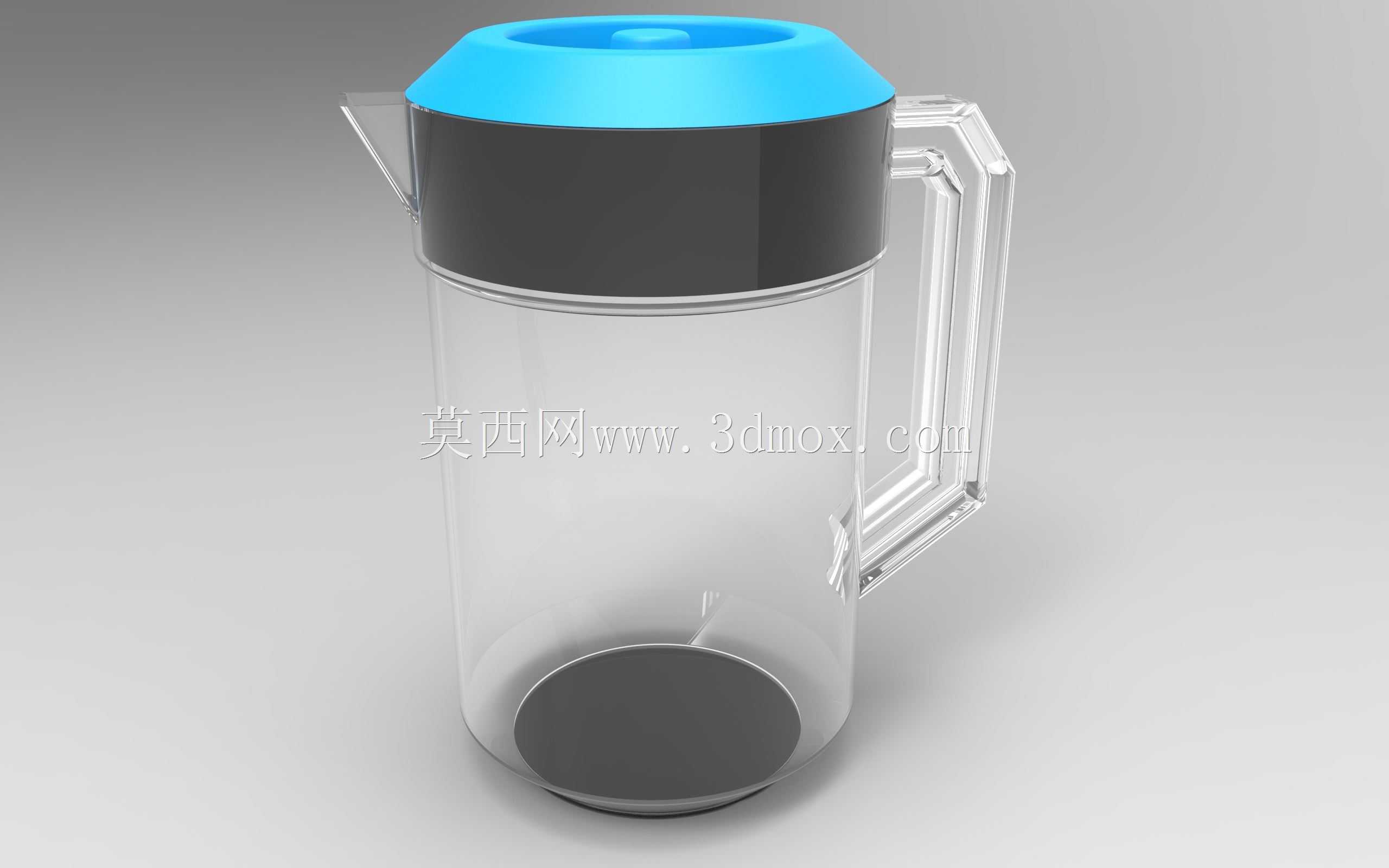

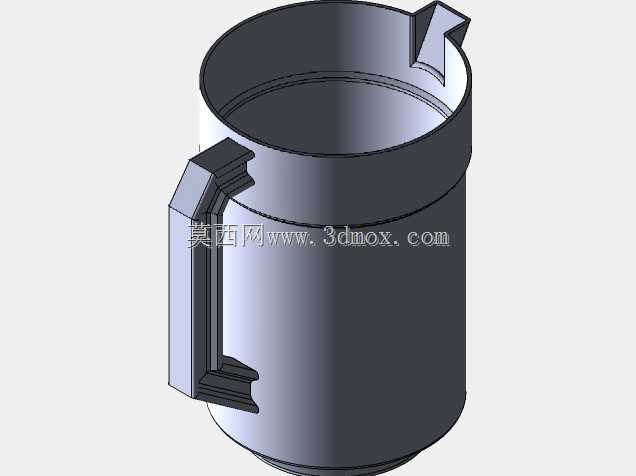

这款塑料冷水壶的结构设计围绕日常居家、办公场景的饮水储用需求展开，核心功能是满足常温饮用水、凉白开的大容量盛放与便捷倾倒，适配冰箱侧门储物格的放置边界，整体高度控制在240mm以内，壶身最大直径120mm，满水容量约1.8L，可直接放入常规家用冰箱门架冷藏，无需额外预留过多储物空间。壶身采用食品级透明AS材质设计，壁厚均匀控制在1.8mm，既保证日常磕碰下的结构强度，避免盛装常温水时出现应力开裂，又能清晰观察内部水位余量，无需开盖即可判断剩余水量，壶身下部做了内凹式底托结构，底部内嵌黑色配重防滑垫，放置在光滑桌面时可增大静摩擦力，减少误碰滑落的风险。壶盖采用蓝黑双色分体式结构，顶部蓝色端盖为旋合式密封结构，内置食品级硅胶密封圈，旋紧后倾倒时不会出现溢漏问题，盖体边缘做了外翻式挡边，拧盖时可增大手部摩擦力，即使手部沾水也能轻松施力开合；盖体下部的黑色挡圈做了与壶口贴合的止口结构，可避免倒水时水流沿壶身外壁流淌。壶嘴采用窄长式导流结构，出水角度经过反复调校，倾倒时水流集中不发散，断水干脆不会出现余水滴落，不会弄湿桌面或承接容器。把手采用一体化透明PC材质与壶身超声焊接固定，把手内侧做了符合人体工学的弧形内凹，握持时贴合四指弯曲弧度，满水状态下单手提起也不会出现硌手的问题，把手与壶身的连接位置做了加厚筋位处理，长期使用不会出现连接断裂的问题。设计过程中重点考量了注塑生产的工艺可行性，所有转角位置都做了R1.5以上的圆角过渡，避免注塑时出现应力集中导致的开裂问题，同时拔模斜度统一控制在1.5度，保证注塑件可顺利脱模，减少生产过程中的次品率。壶身内部无多余凸起结构，日常清洗时可直接伸手进入擦拭内部，不会存在清洁死角，适配日常家用清洁的操作需求。
