脚踏式无接触消毒液取用支架结构设计

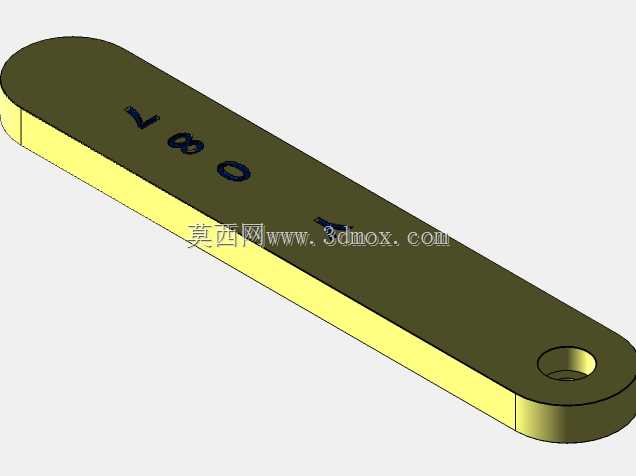

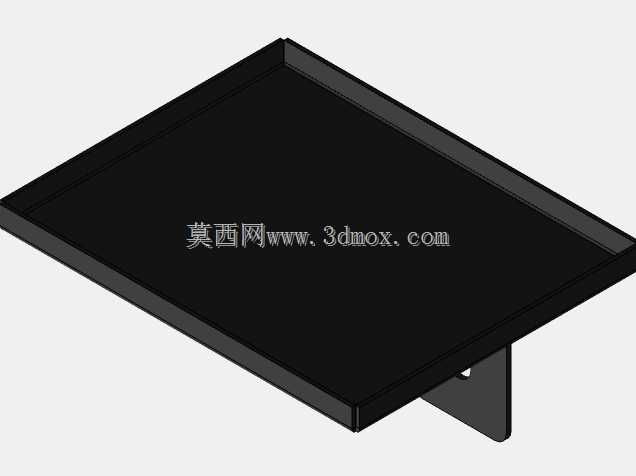

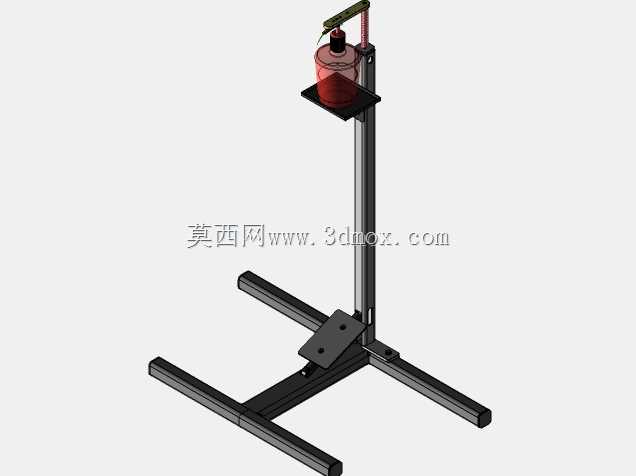

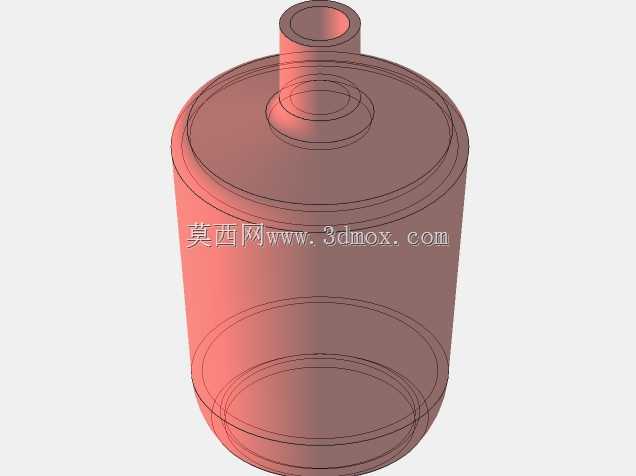

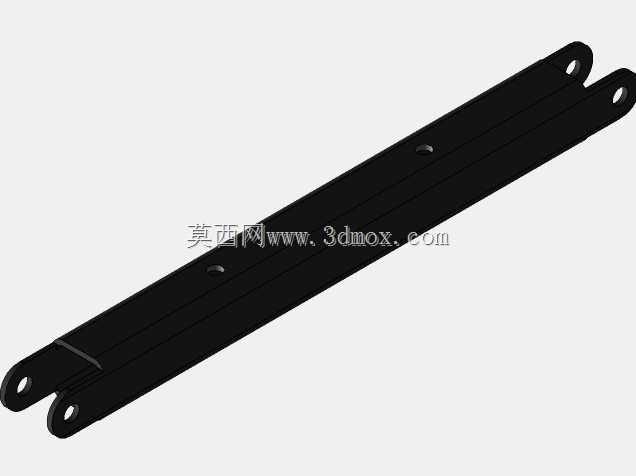

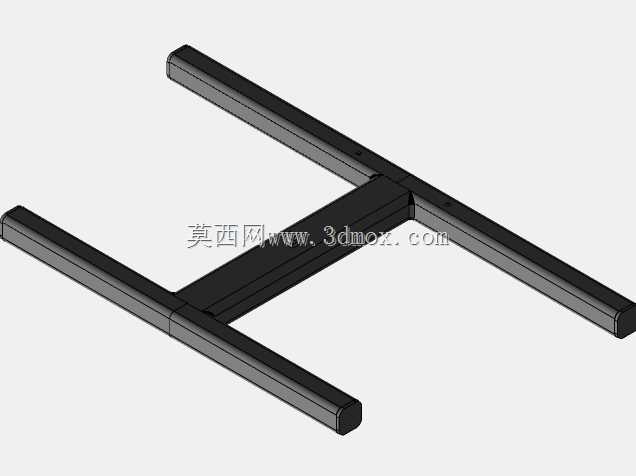

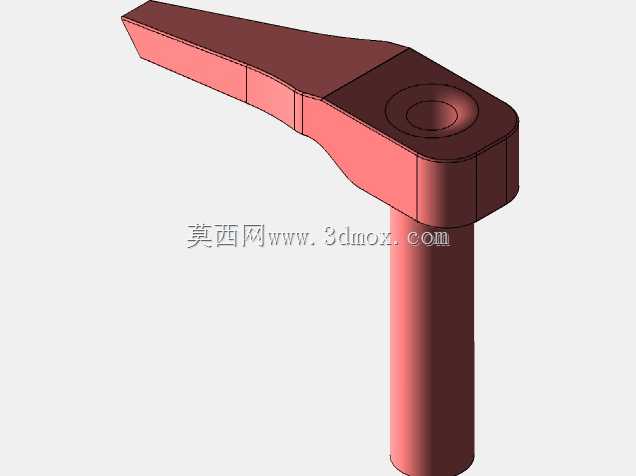

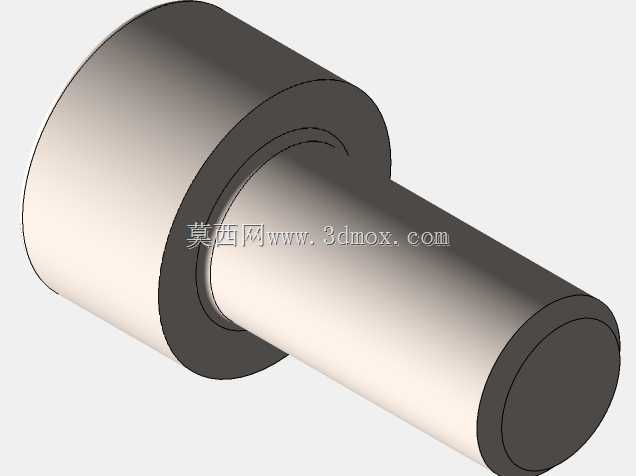

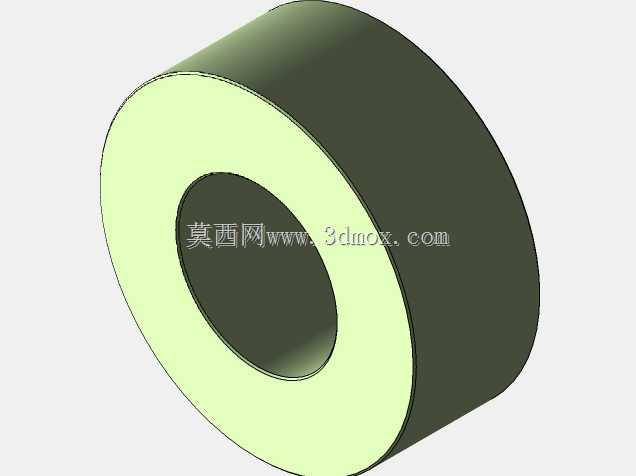

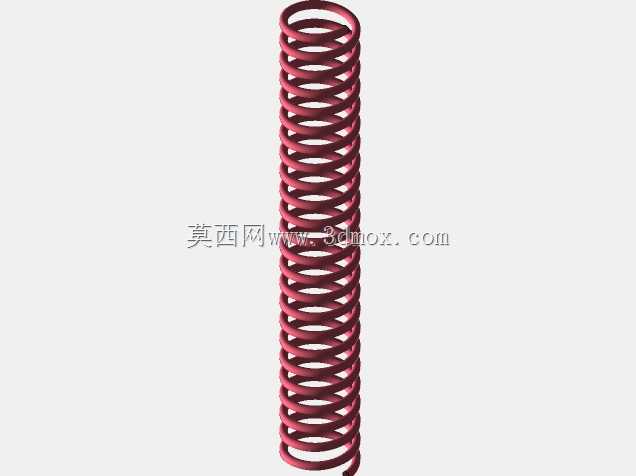

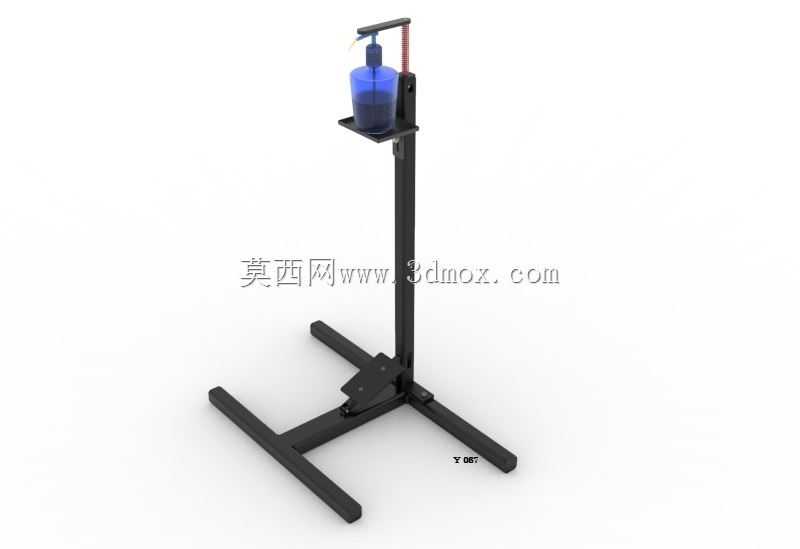

这款脚踏驱动的消毒液取用装置，核心解决的是公共场景下手部接触交叉污染的痛点，最早在发热门诊、隔离点这类高风险医疗场景投入使用，后续逐步延伸到商超入口、学校门厅、办公区前台、社区卡口这类人员流动密集的公共区域，甚至不少家庭入户区也会放置小型同款装置，避免外出归家后手部接触瓶身造成的污染携带。从结构设计逻辑来看，整机采用立式落地布局，底部为十字型支撑脚，四个支脚向外延伸的长度经过重心校核，正常踩踏时整机倾覆力矩远小于稳定力矩，不需要额外打膨胀螺栓固定在地面，可直接放置在平整的瓷砖、环氧地坪、水泥地面上，支脚端部做了圆角处理，避免剐蹭过往人员的鞋裤，也不会勾扯拖地的清洁线缆。传动部分采用纯机械连杆结构，没有配置电气元件，不需要外接电源也不需要内置电池，完全依靠脚踏踏板的下压力量，通过竖向传动杆将力传递到顶部的压瓶机构，压头位置刚好对准常规市售按压式消毒液瓶的出液按键，踩踏行程控制在合理范围，成年人正常脚踩力度即可完成一次出液，抬脚后依靠压杆内置的复位弹簧自动回位，不会出现持续出液滴漏的问题。顶部的置物托做了可调节高度的滑槽设计，能够适配不同高度的瓶装消毒液、免洗消毒凝胶，不需要额外定制专用储液瓶，日常耗材替换成本极低，托边做了10mm高的围边，避免瓶身受到碰撞时滑落。整机主杆采用方形空心型材制作，在保证结构强度的前提下尽可能降低整机重量，单人即可完成搬运移位，所有连杆铰接位置都做了衬套设计，长期反复踩踏也不会出现铰接孔磨损松旷的问题，外露的金属件表面做了喷塑处理，能够耐受日常消毒液喷洒的腐蚀，不会短时间出现掉漆生锈的情况。从安装边界来看，整机占地尺寸仅为十字支脚展开的范围，不需要占用过大的通行空间，放置在门厅侧边不会阻碍人员正常通行，整体高度适配成年人站立使用的姿态，不需要弯腰操作，使用过程中手部全程不需要接触装置任何部位，完全切断接触传播的路径。
