推拉式插销门闩锁具结构设计

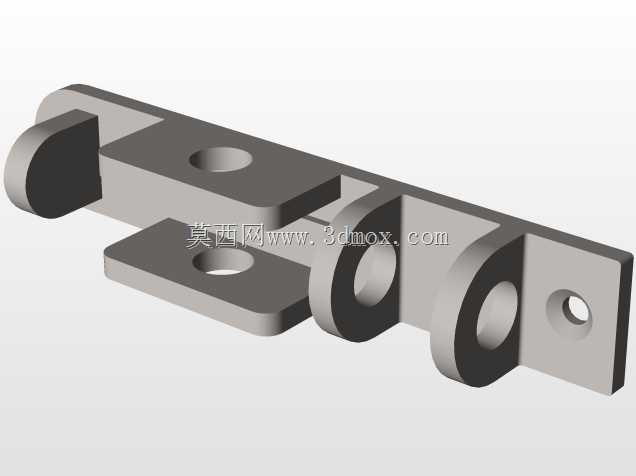

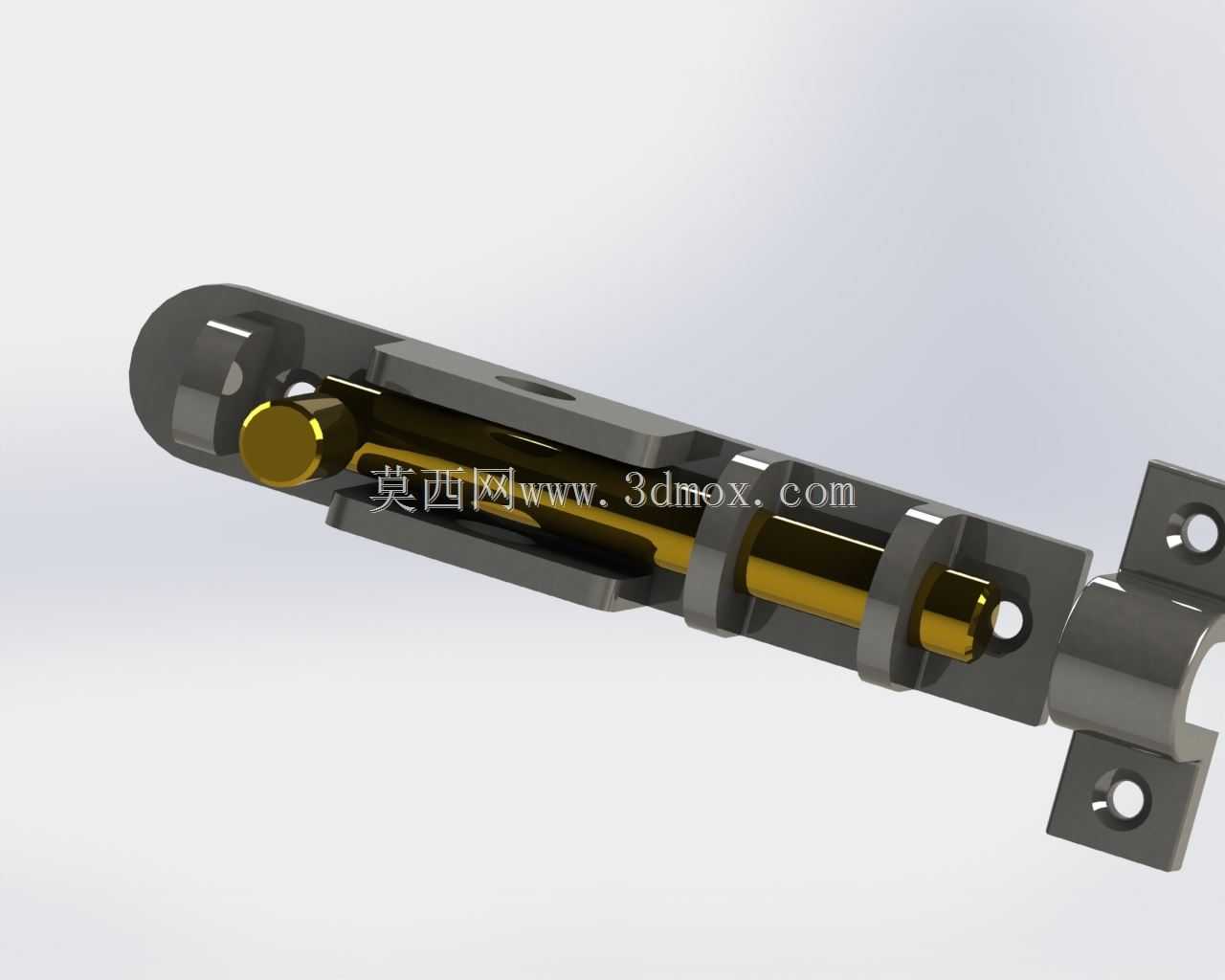

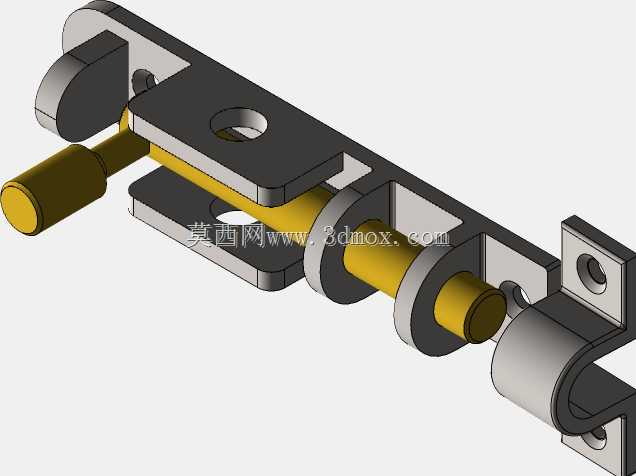

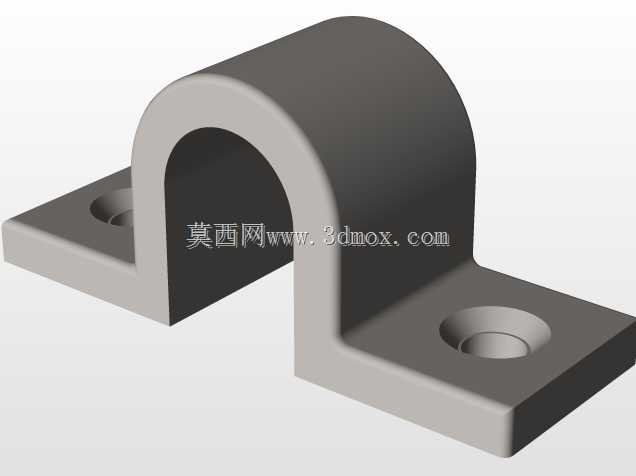

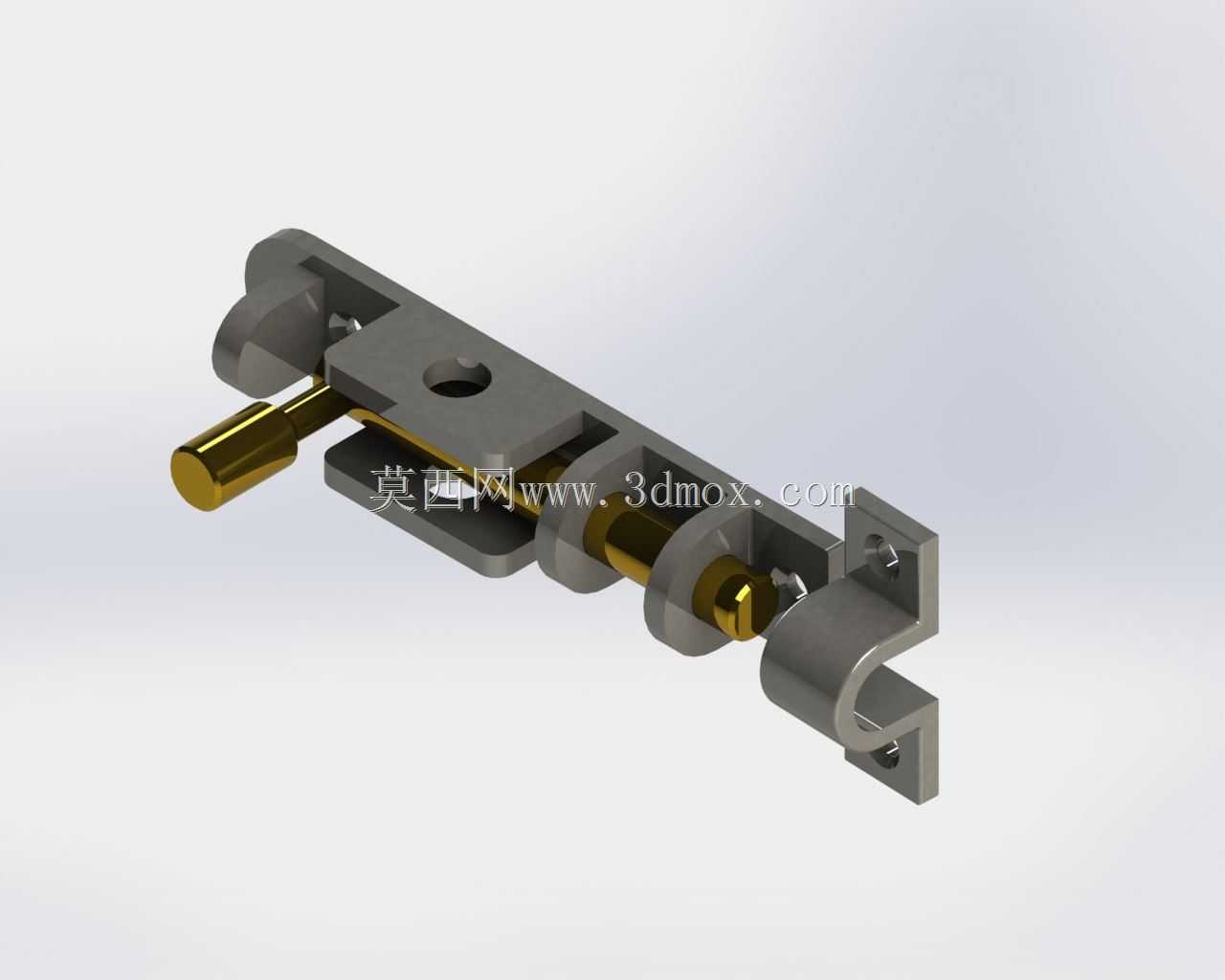

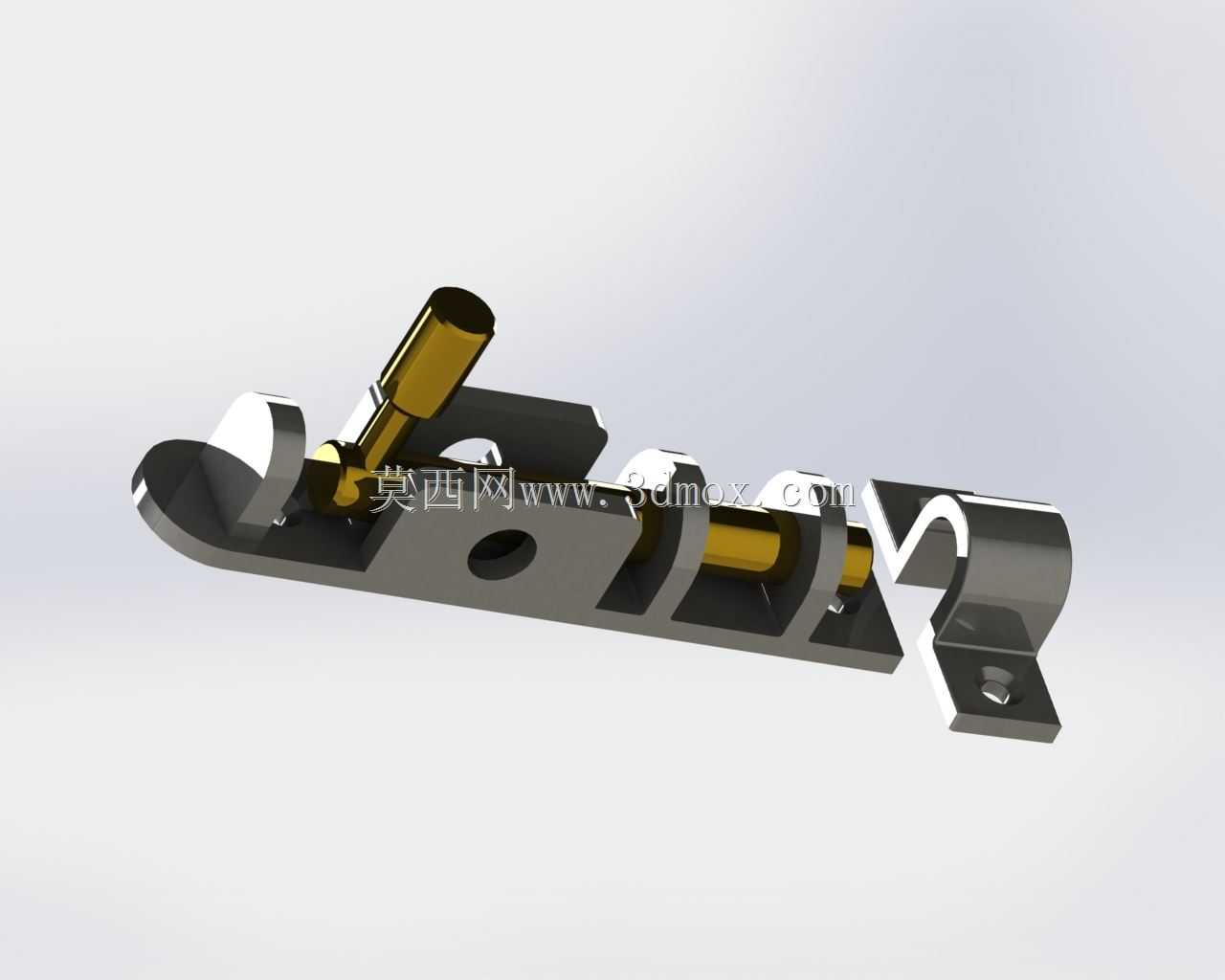

这款插销式门闩结构，常被应用在工业设备检修门、厂区仓储隔间门、户外设备防护柜门以及民用庭院侧门的场景中，核心作用是在门扇闭合后提供可靠的横向锁止力，避免门扇受外力晃动、意外开启带来的安全隐患。从结构设计逻辑来看，整体采用折弯钣金作为安装基座，基座上预留的两个沉头安装孔，可直接通过螺栓适配安装在厚度1.5-3mm的门框型材上，安装时不需要额外做复杂的预埋结构，只要保证基座安装面与门扇侧边的平行度误差不超过1mm，就能保证插销滑动过程无卡滞。插销的滑动杆采用圆柱光轴结构，表面做了防锈镀层处理，杆身配套的两个限位轴套，一方面可以限制插销的最大伸出与回缩行程，避免滑动过程中杆体从基座脱出，另一方面轴套与基座上的冲压导向槽配合，将滑动过程的径向晃动量控制在0.2mm以内，保证插销能精准插入门框上配套的锁孔内。锁止端的折弯挡片结构，在插销完全伸出后，会与门扇侧边的挡块形成抵接，哪怕门扇受到向外的冲击力，插销也不会因为横向受力出现回缩移位。不同于常见的外露式插销，这款结构的滑动杆大部分行程都被基座的折弯护边覆盖，日常使用中不容易被杂物卡入导向缝隙，也能避免外力磕碰导致杆体变形。在实际选型适配时，需要注意安装边界：基座整体长度方向的安装空间需要预留至少120mm，插销完全伸出后，超出基座端面的长度为28mm，对应门框上的锁孔需要开设在距离门框安装面30mm的位置，锁孔直径建议比插销杆直径大2mm，抵消安装过程中的位置误差。设计时特意将操作拨片设置在杆身中部，拨片表面做了滚花防滑处理，操作人员不管是戴劳保手套还是徒手操作，都能轻松推动插销完成锁止与解锁动作，拨片的滑动行程上设置了两个定位凹点，配合基座上的弹性弹珠，在插销完全锁止和完全解锁的位置都能提供清晰的档位反馈，不需要额外加装挂锁结构，就能让操作人员明确感知锁具的工作状态，避免出现假锁的情况。整个结构没有复杂的传动零件，所有部件都采用冲压与车削工艺加工，量产时的加工成本较低，同时整体结构的故障率极低，在多粉尘、轻度潮湿的工况下也能保持稳定的滑动性能，不需要频繁加注润滑油维护。
