冰钓棚用焊接式金属取暖炉结构设计

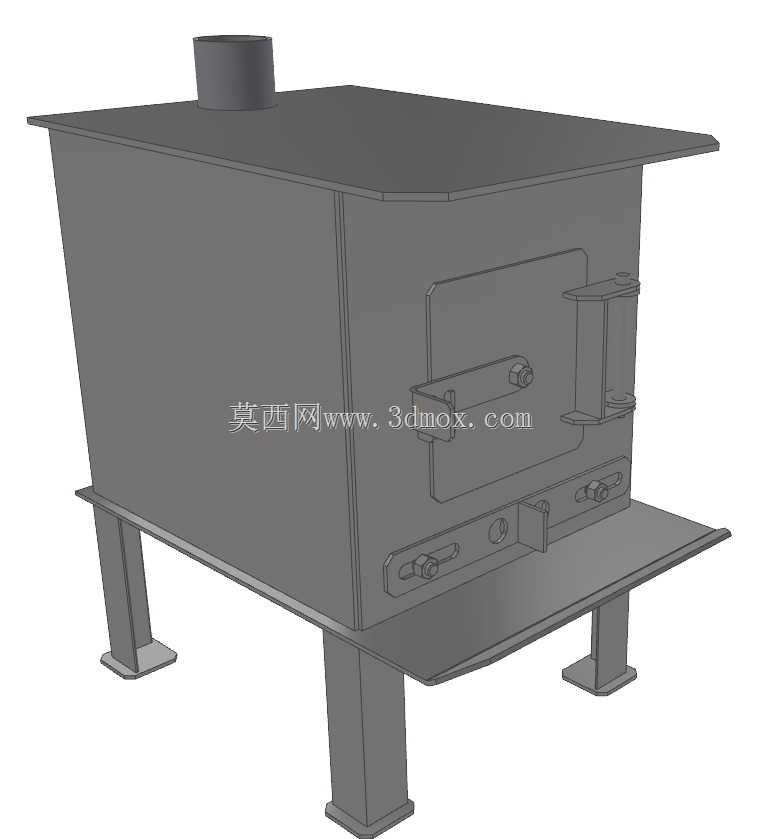

这款焊接金属炉主要面向北方冬季冰上捕鱼作业的棚屋场景设计，核心解决冰面低温环境下的棚内取暖需求，同时可兼顾简易炊事功能。从结构设计来看，整体采用箱式主体布局，顶部设置圆柱形排烟接口，可直接对接通用规格的金属排烟管，将燃烧废气导出棚外，避免密闭棚屋内一氧化碳积聚的安全隐患。主体箱体采用钢板折弯拼焊工艺成型，前侧设置带锁紧搭扣的炉门，炉门与箱体接触面预留密封结构安装位，可填充耐高温密封材料控制进风量，进而调节燃烧速率，适配不同环境温度下的取暖功率需求。炉体前侧下方延伸出一体式置物平台，可临时放置炊具、待加热的食物或小型工具，充分利用冰钓棚内有限的操作空间。支撑结构采用四根立式支腿，底部焊接方形接地垫板，增大与冰面的接触面积，避免炉体重压导致冰面局部破损下陷，同时将炉体主体抬离冰面一定高度，减少炉体高温对冰面的直接热传导，防止冰面融化造成炉体倾斜。设计过程中充分考虑焊接工艺的可实现性，所有拼合焊缝均采用连续角焊缝，板材下料优先采用激光切割保证拼接精度，减少后续打磨整形工作量，适合小批量DIY焊接制作。安装边界方面，支腿底部的安装尺寸可根据不同冰钓棚的内部空间做小幅调整，排烟接口的中心位置与炉体后侧边缘预留足够的管路安装空间，避免排烟管与棚屋围护结构产生干涉。炉体下部设置可抽拉的灰斗结构，燃烧后的灰烬可直接通过灰斗清理，无需挪动炉体，适配冰面作业时不便频繁移动重物的使用场景。炉门的锁紧搭扣采用偏心式结构，关闭后可实现可靠锁止，避免冰面作业时人员误碰导致炉门意外开启，防止炭火外漏引发安全问题。整体结构无复杂曲面造型，所有零部件均为常规金属板材、型材加工而成，无需专用模具即可完成制作，维修替换零部件也十分便捷，非常适合户外低温作业场景下的长期使用，结构强度可满足频繁搬运、冬季低温环境下的热胀冷缩形变需求，不会因长期冷热交替出现焊缝开裂的问题。
