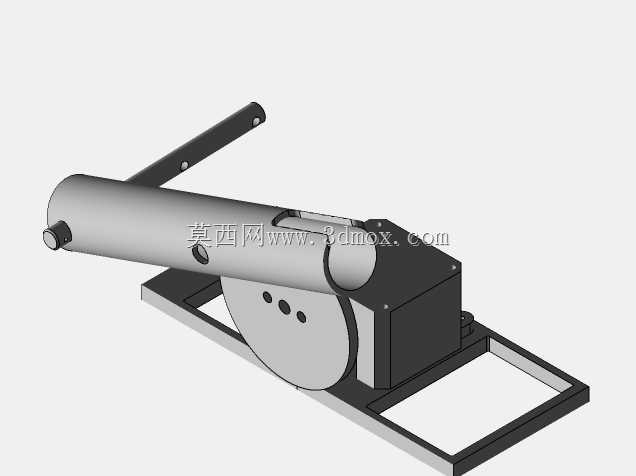

户外冰钓自动跳汰诱鱼装置结构

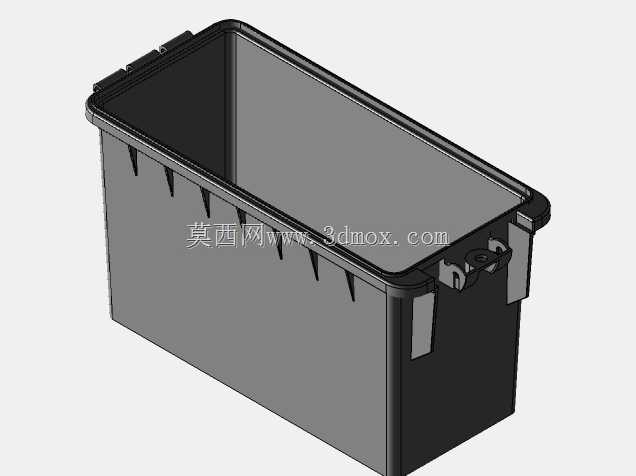

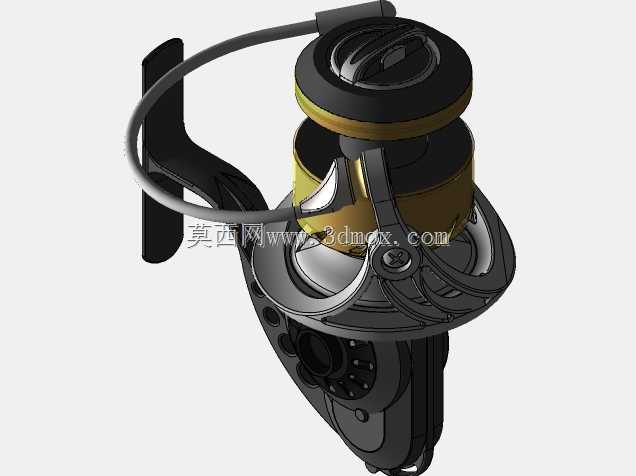

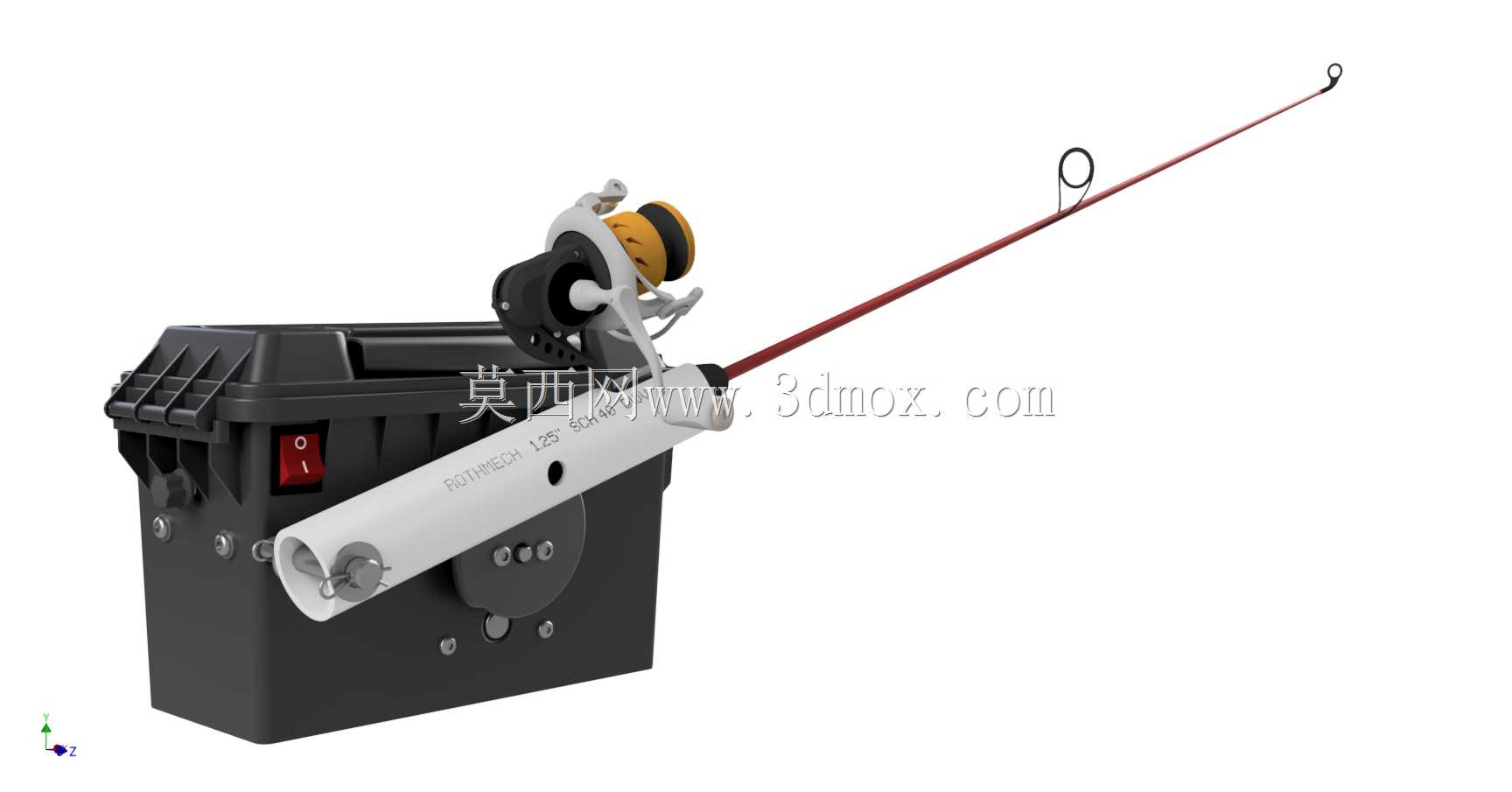

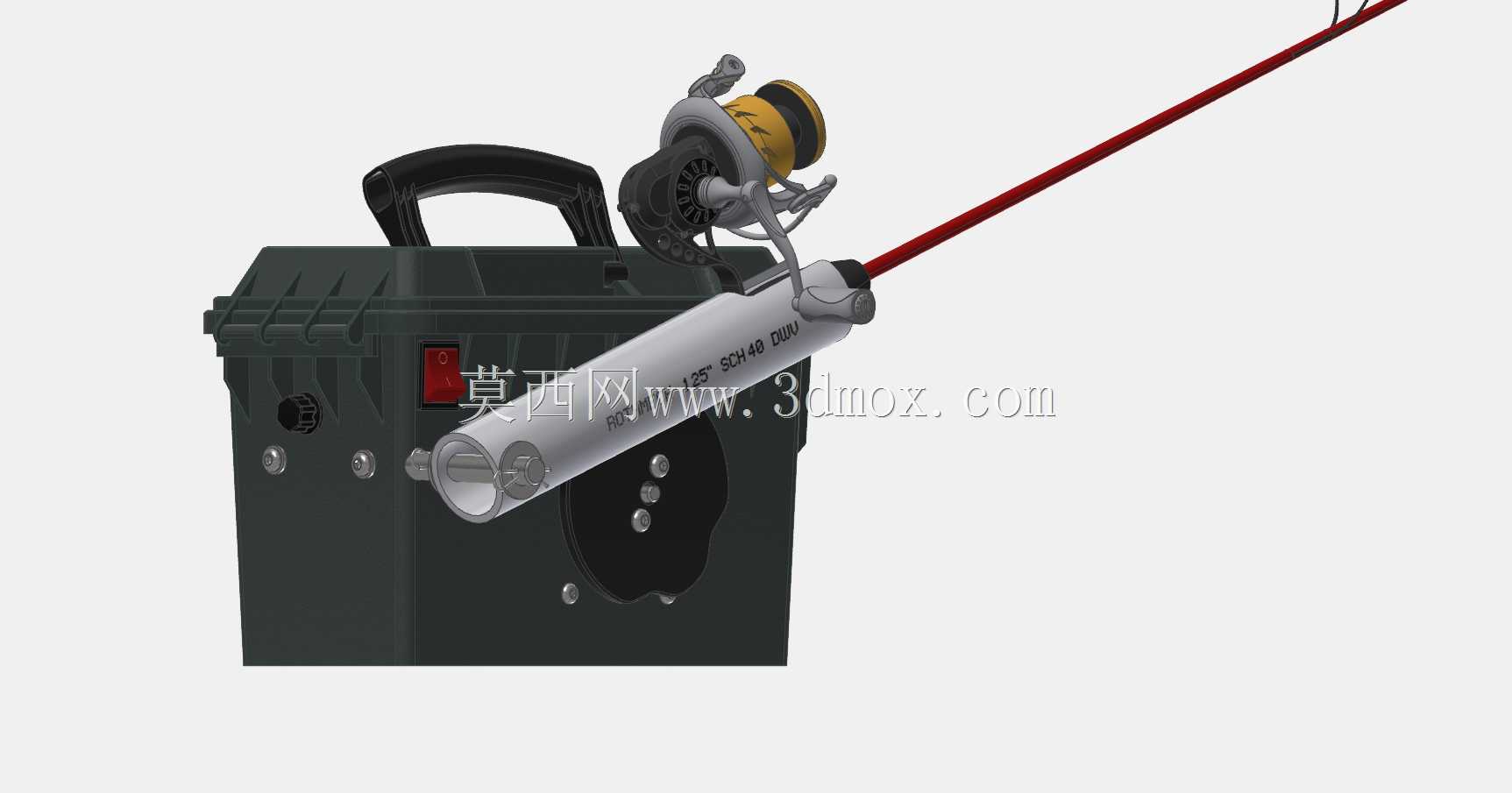

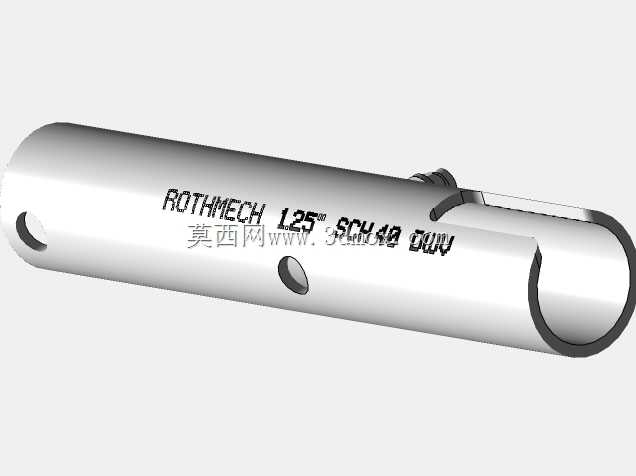

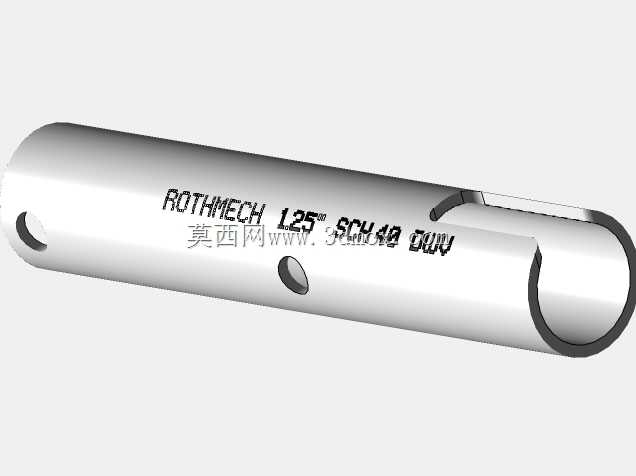

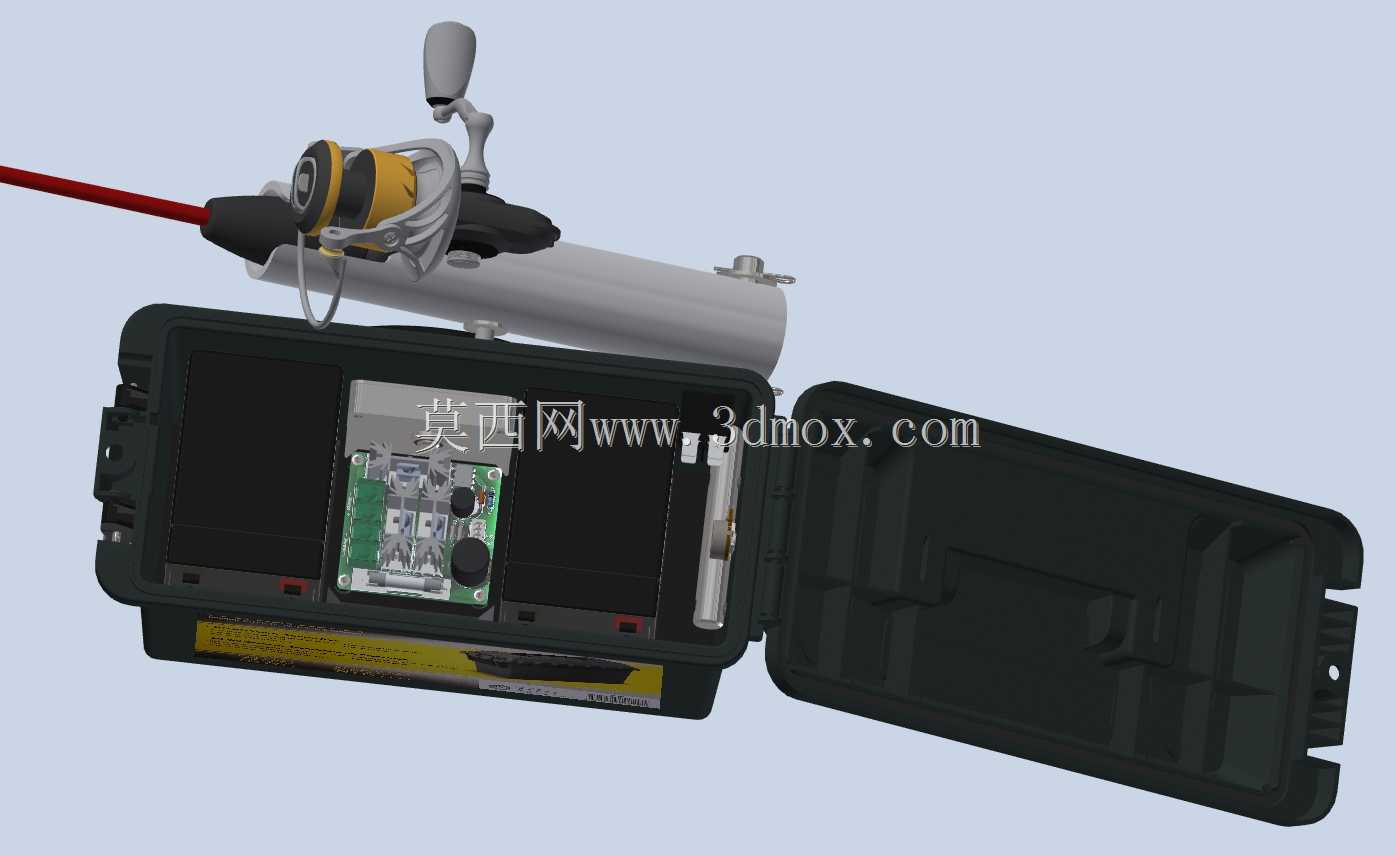

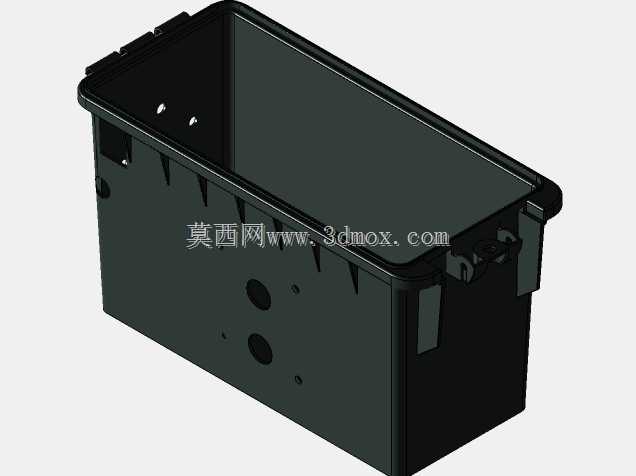

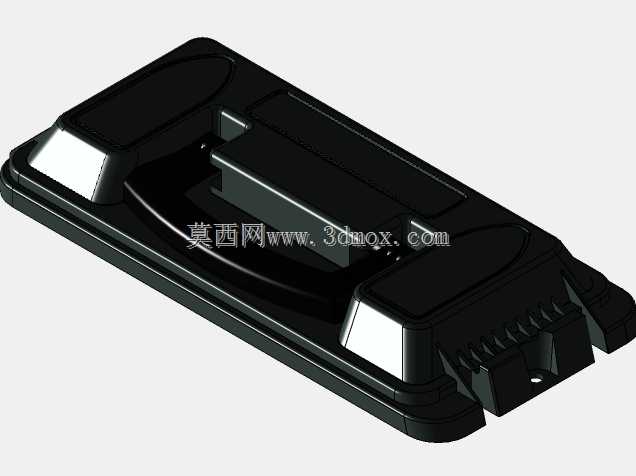

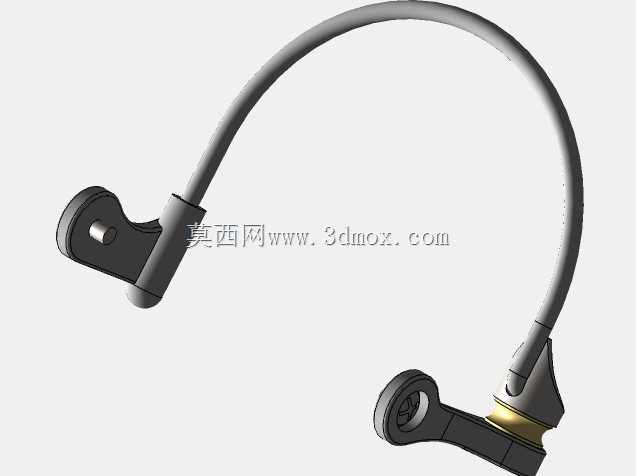

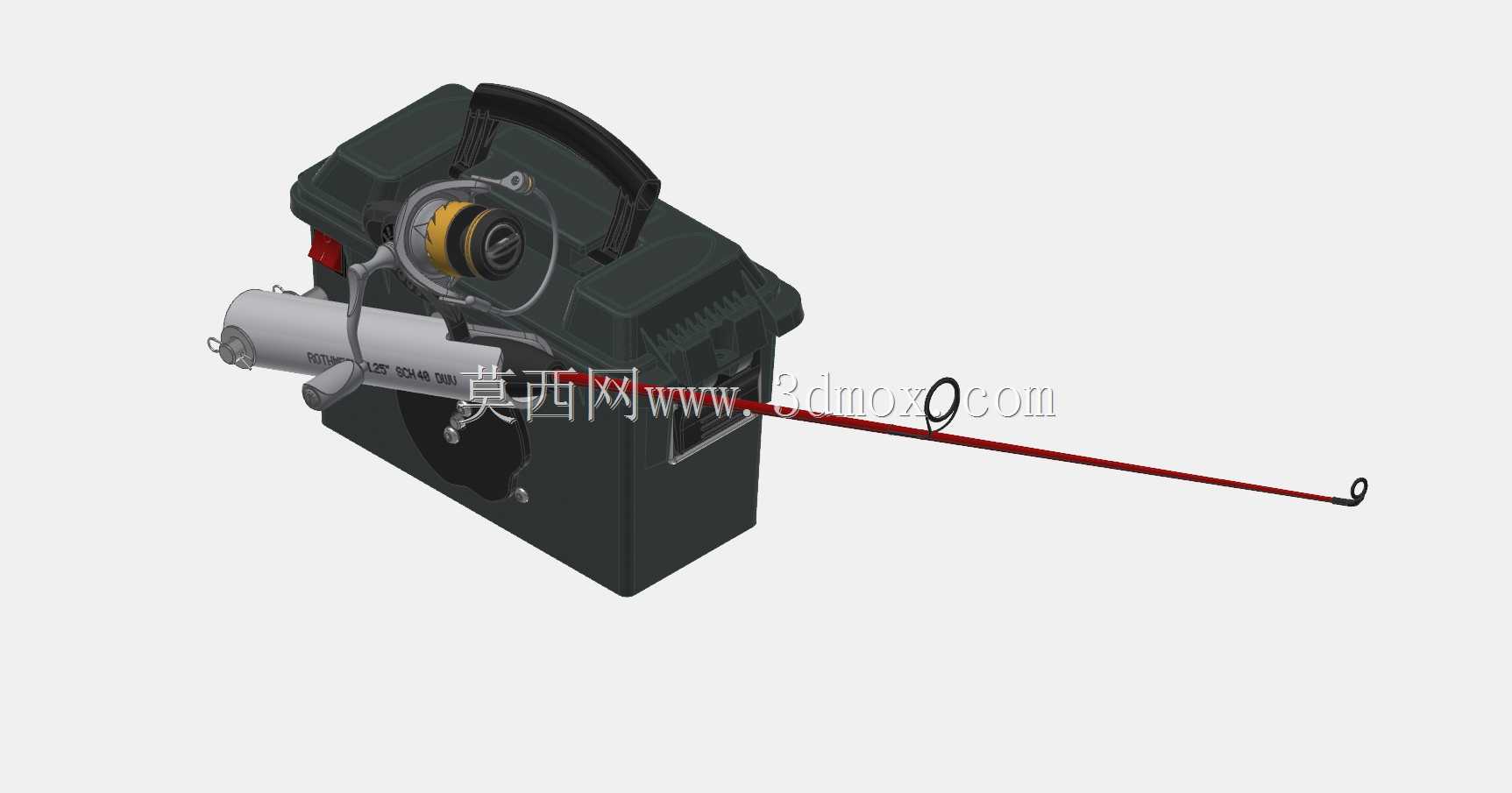

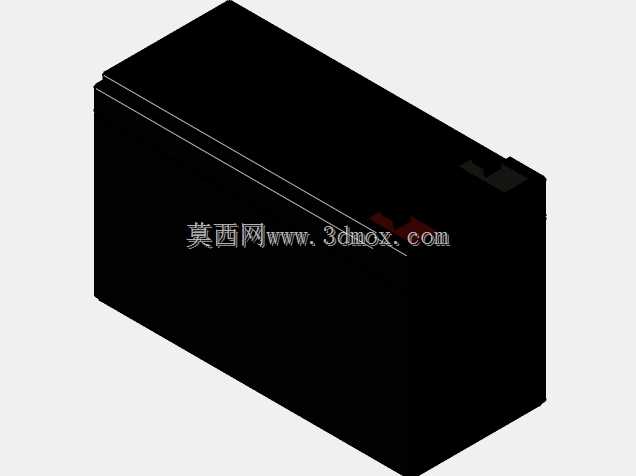

　　这款冰钓自动跳汰装置，核心服务于北方冬季冰面垂钓场景，解决传统冰钓过程中需要钓手持续手动抖动钓竿、模拟活饵游动姿态的痛点，尤其适合长时间守钓、低温环境下人力操作易疲劳的户外作业场景。从结构设计逻辑来看，整套装置采用便携防护箱体作为承载主体，箱体选用高强度工程塑料材质，兼顾低温抗冲击性与密封防水性能，可在零下二十摄氏度的冰面环境下稳定工作，避免内部电控、传动部件受潮结露失效。箱体顶部预留钓竿安装位，可适配多数常规冰钓竿的固定需求，安装时无需额外改造钓竿结构，通过快夹结构即可完成锁紧，安装边界适配直径15-30mm的钓竿握柄，拆装过程无需额外工具。动力单元采用小规格铅酸蓄电池作为能源供给，供电电压适配常规低压直流器件，

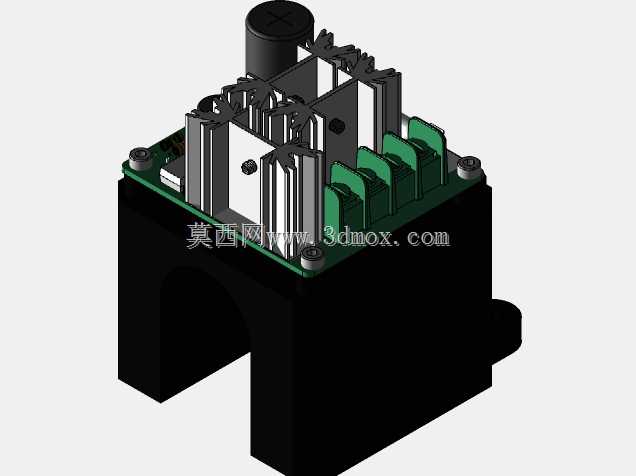

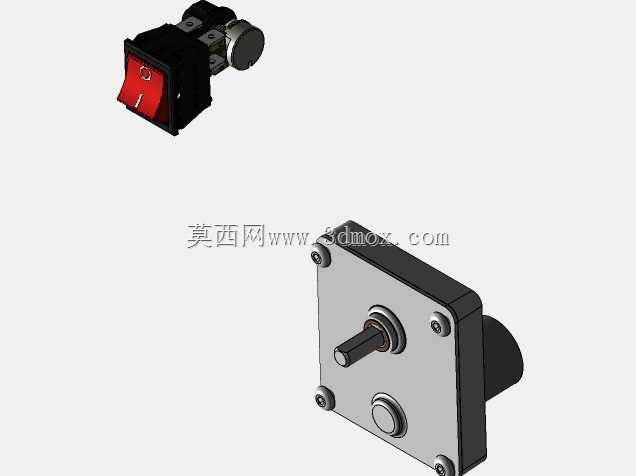

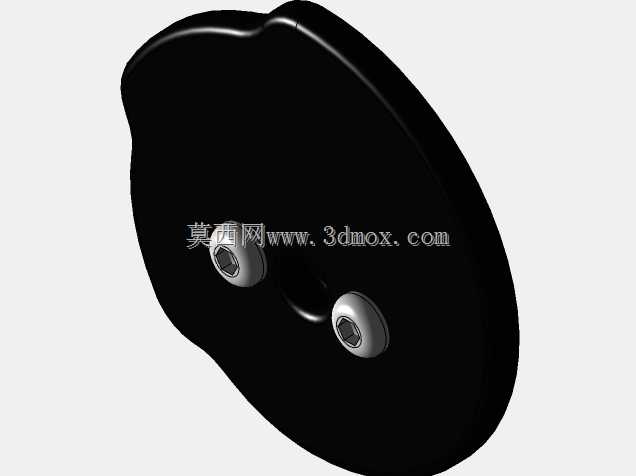

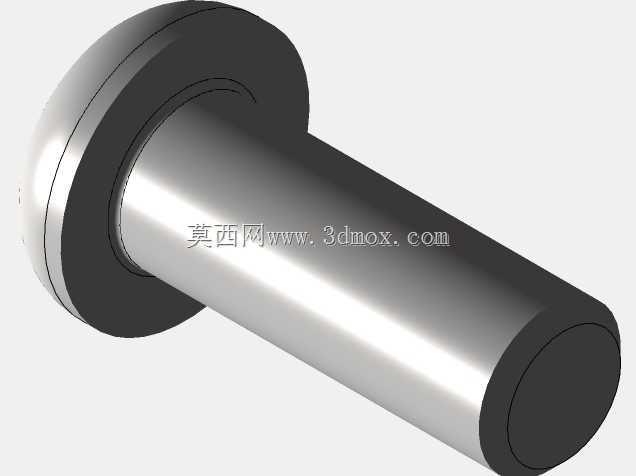

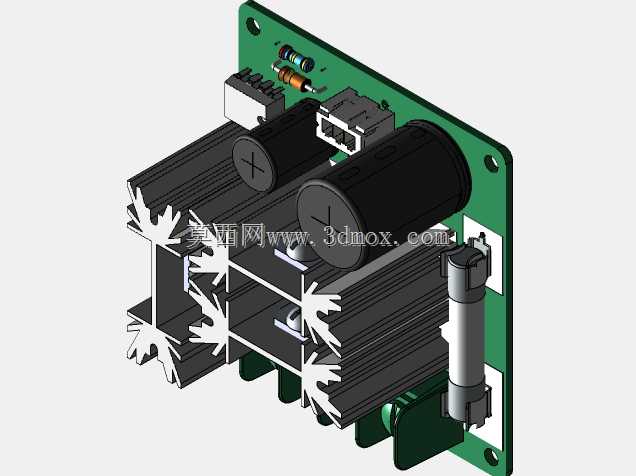

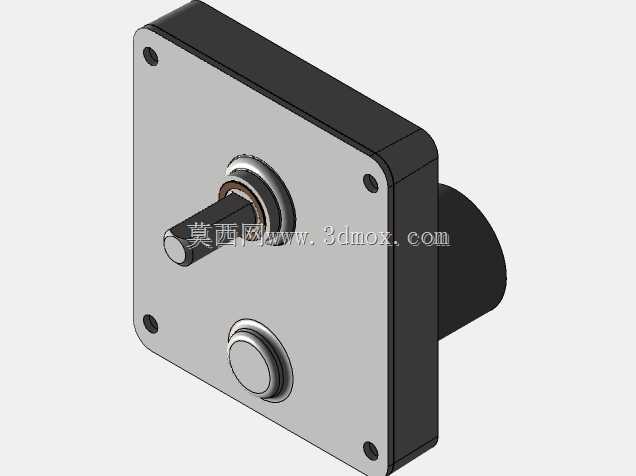

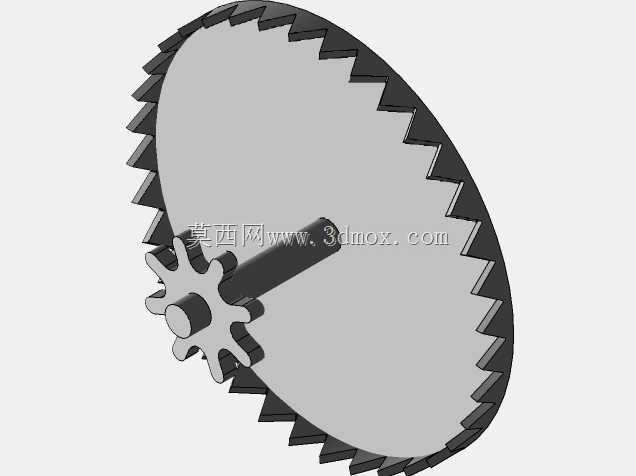

　　电池仓设置在箱体内部独立隔层，与传动、电控部分做物理分隔，避免电池漏液腐蚀其他部件，满电状态下可支持连续8小时以上的持续作业，满足单日冰钓的续航需求。传动核心采用可快换凸轮结构，不同轮廓曲线的凸轮可对应不同的跳汰幅度与频率，钓手可根据目标鱼种的活性、水层深度快速更换凸轮，无需拆解整套传动结构，凸轮与输出轴之间采用D型轴配合防转，锁紧螺钉仅需M3规格内六角即可操作，更换单颗凸轮的耗时不超过两分钟。速度控制器串联在电机供电回路中，可实现输出转速的无级调节，对应钓竿抖动频率从每分钟20次到120次连续可调，低速档位适合模拟弱活性饵鱼的缓慢游动姿态，高速档位可模拟逃窜饵鱼的动态，提升对掠食性鱼类的吸引力。钓竿固定端与传动输出摇臂做柔性连接，

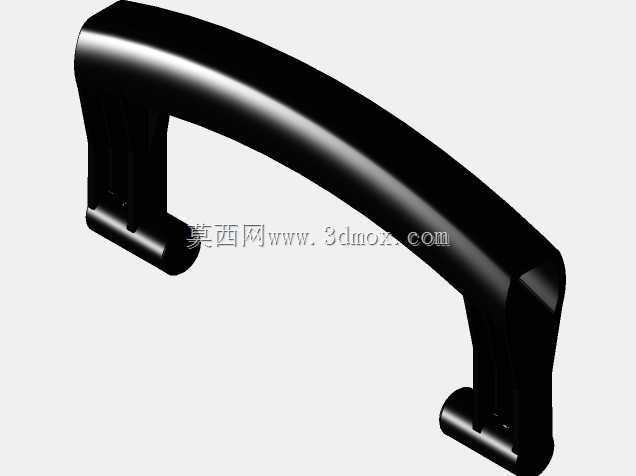

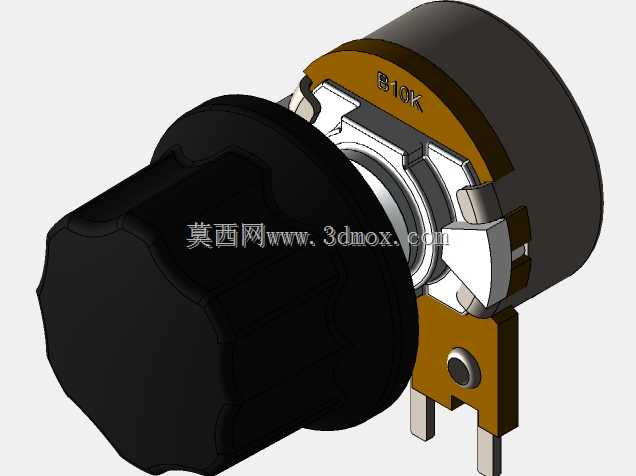

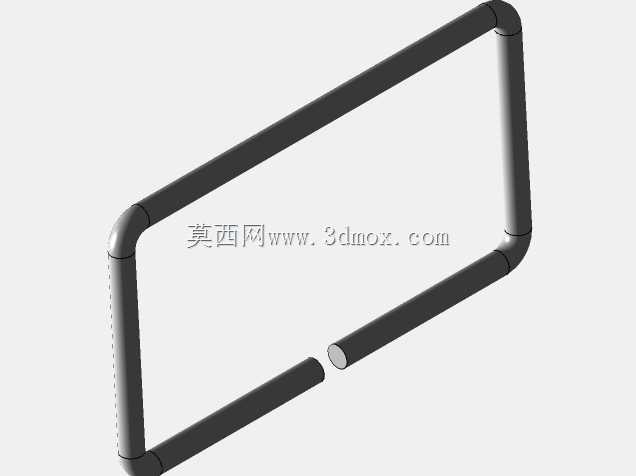

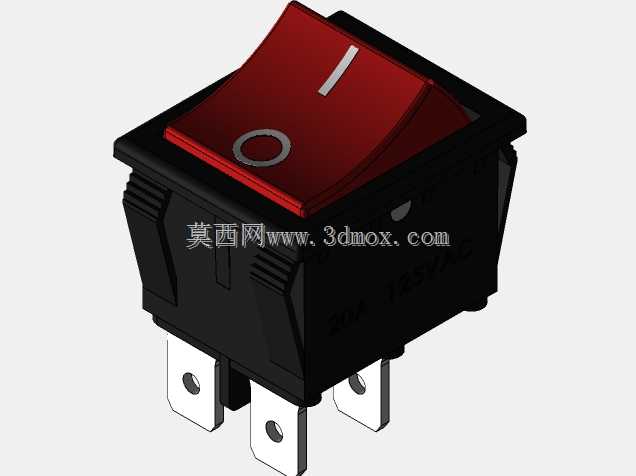

　　避免刚性传动过程中钓竿受硬力冲击出现断竿风险，摇臂行程可通过调整连接孔位实现三档调节，对应钓竿梢部的抖动幅度从2cm到8cm切换，适配不同硬度的冰钓竿使用需求。箱体侧面设置电源开关、调速旋钮、充电接口与电量指示模块，所有接口均做橡胶防水塞防护，防止冰面融化的水渗入箱体内部，箱体顶部集成便携提手，整体重量控制在5kg以内，单人可轻松手提转运，适合跨钓点移动作业。整套结构的传动部件均做润滑脂密封处理，低温环境下不会出现润滑脂凝固导致的传动卡滞问题，凸轮与从动件之间采用耐磨尼龙材质接触，减少长期往复运动的磨损量，延长设备免维护周期。从实际使用场景来看，该装置可替代人力完成持续的钓竿跳汰动作，钓手可同时值守多根钓竿，提升中鱼概率，

　　同时避免低温环境下手部长期暴露在空气中出现冻伤风险，装置的触发动作平稳，不会出现钓线缠绕、钓竿脱落的问题，输出的抖动动作均匀连贯，模拟活饵的姿态更自然，相比手动抖竿的动作一致性更好。在结构建模过程中，需要重点关注凸轮轮廓曲线的平滑度，避免出现陡变轮廓导致的传动冲击，同时要校核箱体承载部位的结构强度，确保提手部位、钓竿安装位在长期交变载荷下不会出现塑性变形，电控部分的布线要预留足够的活动余量，避免传动部件往复运动过程中磨损线束，电池仓的通风间隙要合理设计，既保证低温环境下电池的工作温度稳定，又避免充电过程中出现积热问题。
