草图驱动装配的筒状零部件布局方案

　　在非标自动化设备的传感单元集成环节，经常会遇到需要在环形安装基座上批量布设微型传感元件的场景，这类场景下如果逐个添加配合约束，不仅建模效率低下，后期调整元件排布位置、增减元件数量时还需要反复修改配合关系，极易出现装配约束冲突、元件位置错位的问题，这个装配方案正是针对这类工程痛点设计的。从实际应用场景来看，这类筒状安装基座常被用在旋转轴的径向跳动检测工位、环形工件的周向缺陷检测单元中，需要在基座的圆柱面上均匀或按特定规律布置多个光电、压力类传感元件，来实现360度范围内的信号全覆盖采集。设计思路上没有采用传统的逐个零件配合装配模式，而是将装配逻辑前置到草图层面，先在筒状基座的对应安装面上绘制驱动草图，把所有传感元件的安装点位、

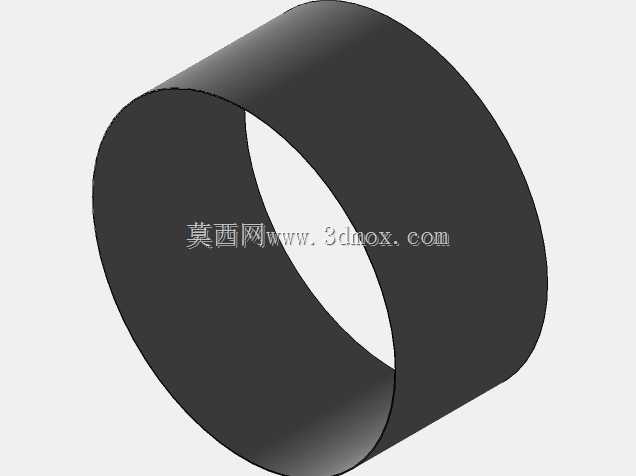

　　排布角度、定位基准都通过草图几何元素进行定义，每个待装配的元件都和草图上的对应点位建立关联约束，不需要单独和基座本体添加重复的同轴、重合配合。这种设计方式的优势十分明显，当需要调整元件的排布角度时，只需要修改草图上对应点位的角度尺寸，所有关联的元件就会自动更新到新的位置，不需要逐个拆解原有配合再重新约束；如果需要增减元件数量，只需要在草图上添加或删除对应的定位点，再关联对应元件即可，整个装配调整过程的效率相比传统配合模式能提升60%以上，也能避免手动调整配合时出现的位置偏差。从外形尺寸与安装边界来看，这个筒状基座的薄壁结构设计充分考虑了安装空间的限制，筒壁厚度控制在满足结构强度的最小范围内，避免占用过多的径向安装空间，

　　筒壁上预留的元件安装小孔位置完全和草图驱动点位一一对应，孔位的直径公差按照传感元件的安装基准尺寸设计，保证元件装配后不会出现径向窜动。在实际设备装配调试环节，这种草图驱动的装配模式还能直接对接加工环节的孔位加工需求，草图上的点位尺寸可以直接导出为孔位加工的坐标数据，不需要再重新绘制加工图纸，减少了设计到加工环节的信息传递误差。很多结构工程师在做环形排布的元件装配时，习惯用阵列特征来实现批量装配，但阵列模式只能实现均匀规则的排布，一旦需要按照非均匀的特殊角度布置元件，阵列特征就很难灵活调整，而草图驱动的模式不受排布规则限制，不管是等角度均匀排布，还是按照检测需求设置不等距的特殊角度点位，都能通过修改草图快速实现。

　　另外在做装配干涉检查时，因为所有元件的位置都由草图统一控制，只需要检查草图点位和周边结构的间隙是否满足要求，就能提前预判所有元件的安装间隙是否合格，不需要逐个检查每个元件和周边结构的干涉情况，能大幅缩短设计校验的时间。在传感单元的实际运维环节，如果后期需要更换不同规格的传感元件，只需要替换关联的零件模型，原有草图的定位约束依然有效，不需要重新搭建装配关系，能减少设备改型的设计工作量。筒状基座的端面也预留了和设备主体连接的安装止口，止口的定位基准和草图的基准轴完全重合，保证整个传感单元安装到设备上后，所有元件的检测基准和设备的旋转中心保持同轴，避免因为安装基准偏差导致的检测数据误差。这种装配逻辑不止适用于传感元件的布设，在环形密封件的安装点位排布、筒状工件的周向点焊工位布局等场景下也能直接复用，核心是把重复的装配约束转化为统一的草图驱动逻辑，把零散的配合关系集中到一个可快速编辑的草图层面，降低装配体的约束复杂度，也让整个装配结构的调整逻辑更清晰，新接手的工程师只需要查看驱动草图就能完全掌握整个装配的定位规则，不需要逐个梳理每个零件的配合关系，能减少团队协作时的沟通成本。
