DIN8063标准TT型塑料四通管件结构

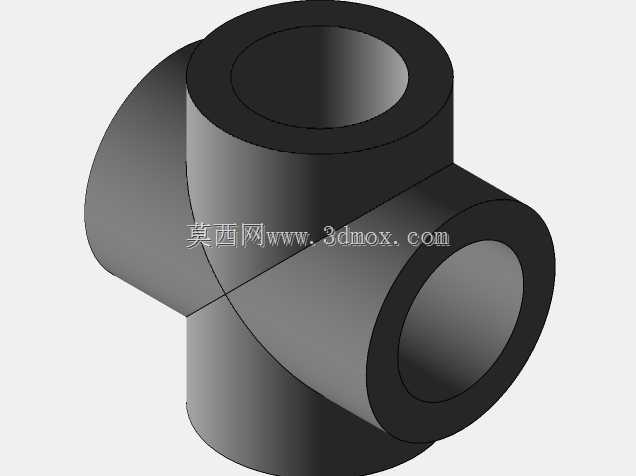

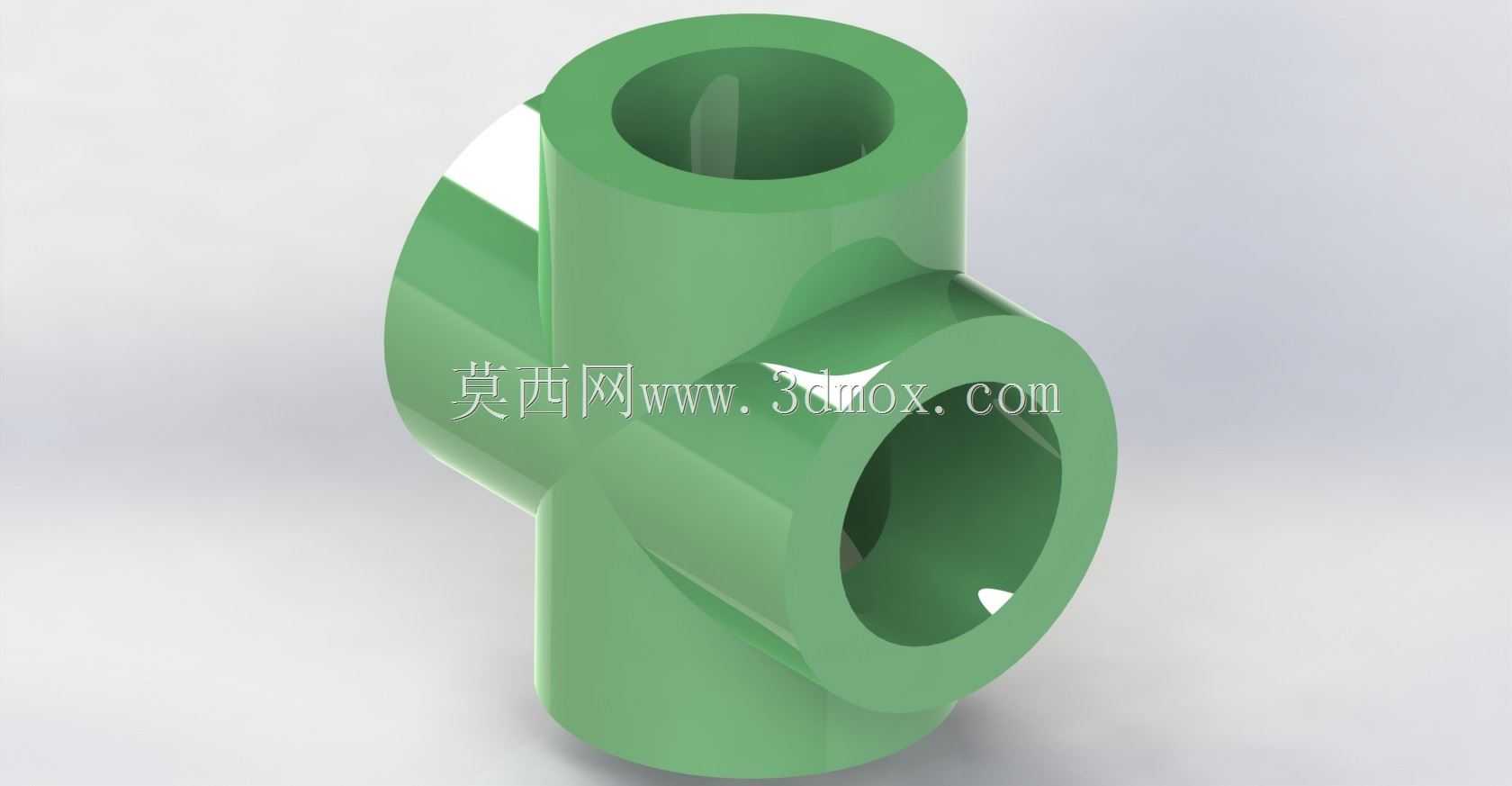

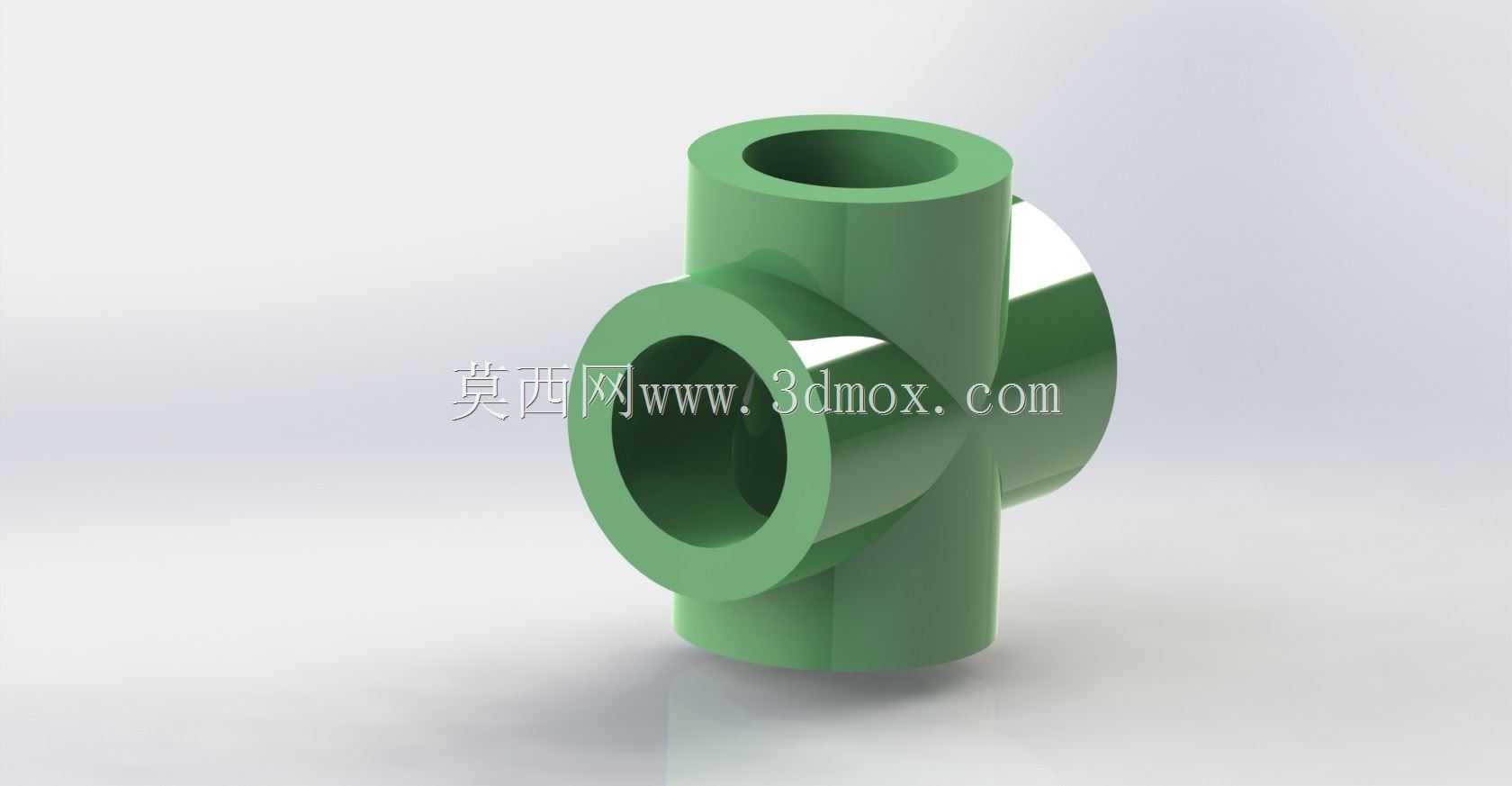

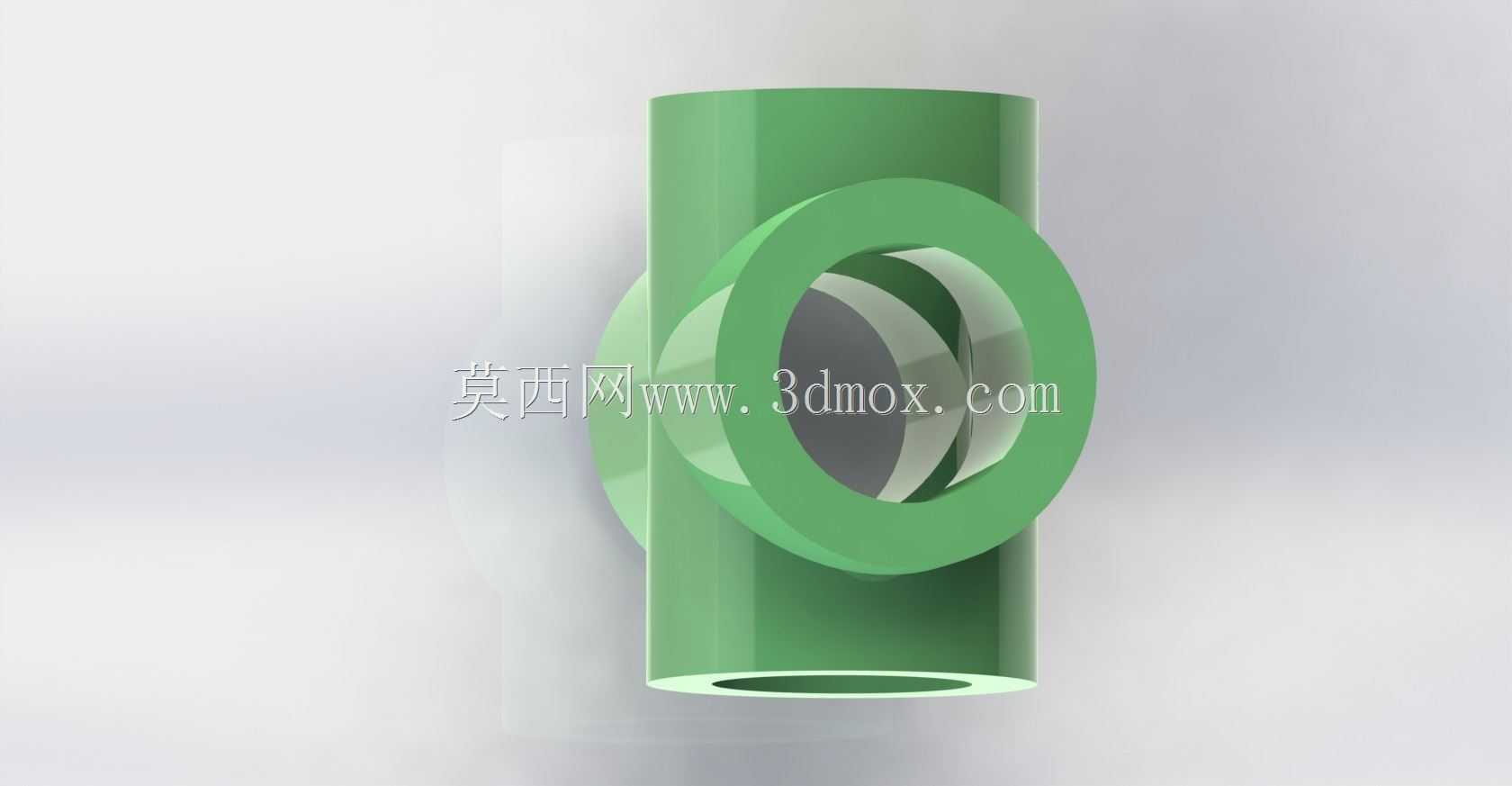

在民用给排水、化工流体输送、暖通管路布设等场景中，管路分流合流节点的配件选型直接影响整套管路的密封可靠性与流体阻力表现，TT型四通作为多通路交汇的核心连接件，承担着三个垂直方向管路的介质导流、节点固定作用。这款TT型四通遵循DIN8063相关尺寸规范设计，整体采用等径通径结构，三个接口的轴线呈空间垂直分布，可实现三路同规格管路的十字交汇连通，适配同公称通径的塑料管路热熔或粘接连接工艺。从结构设计层面看，主体采用等壁厚中空壳体结构，接口端部做了适配管材插入的承口过渡设计，承口内壁预留了粘接或热熔连接的配合余量，壁厚取值兼顾了管路承压能力与材料用量平衡，交叉过渡位置做了圆弧平滑过渡处理，避免直角结构带来的应力集中问题，同时减少流体在交汇位置的湍流阻力，降低介质输送过程中的压损。实际安装过程中，该类四通的安装边界需要预留足够的操作空间，三个方向的管路排布需保证与接口轴线同轴，避免强行组对带来的附加装配应力，承插连接时需保证插入深度符合工艺要求，接口位置的密封处理需匹配管材材质的连接特性，防止长期使用过程中出现渗漏问题。不同于普通等径四通，TT型结构的三个通路流道截面保持一致，不会出现局部通径缩小的节流问题，适用于对流量一致性要求较高的管路节点，比如民用建筑的冷热水供水分流节点、小型化工管路的介质分配节点、暖通系统的支路交汇位置。在三维建模过程中，这类管件的建模需要重点关注承口尺寸公差、交叉位置的圆角过渡、壁厚均匀性三个核心点，承口的内径尺寸需要匹配对应管材的外径公差带，保证连接时的配合松紧度适宜，交叉位置的外圆角与内圆角需要保持壁厚均匀，避免注塑成型过程中出现缩痕、应力集中等缺陷，同时流道内壁的圆角需要平滑过渡，减少流体滞留死角，降低介质沉积堵塞的风险。实际选型应用时，需要根据输送介质的特性、工作压力、环境温度匹配对应的管件材质，该类塑料材质四通适用于常温低压的流体输送场景，安装时需避免外力冲击，固定支架的布设需靠近管件节点位置，减少管路运行过程中震动对接口密封的影响。
