300mm长杆式门闩锁闭结构设计

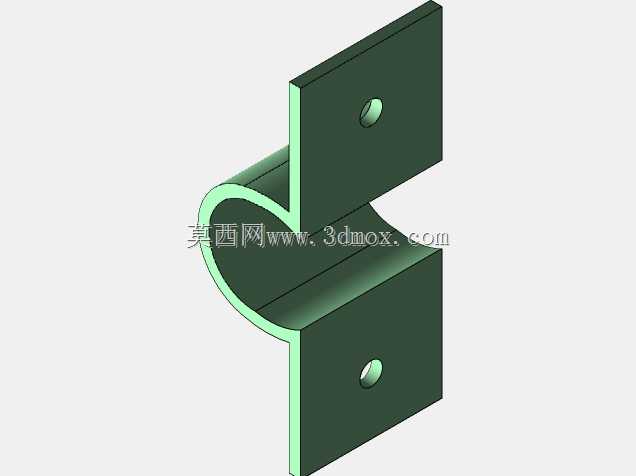

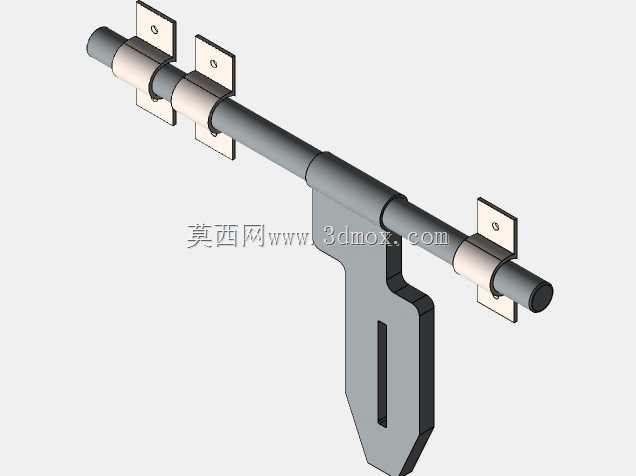

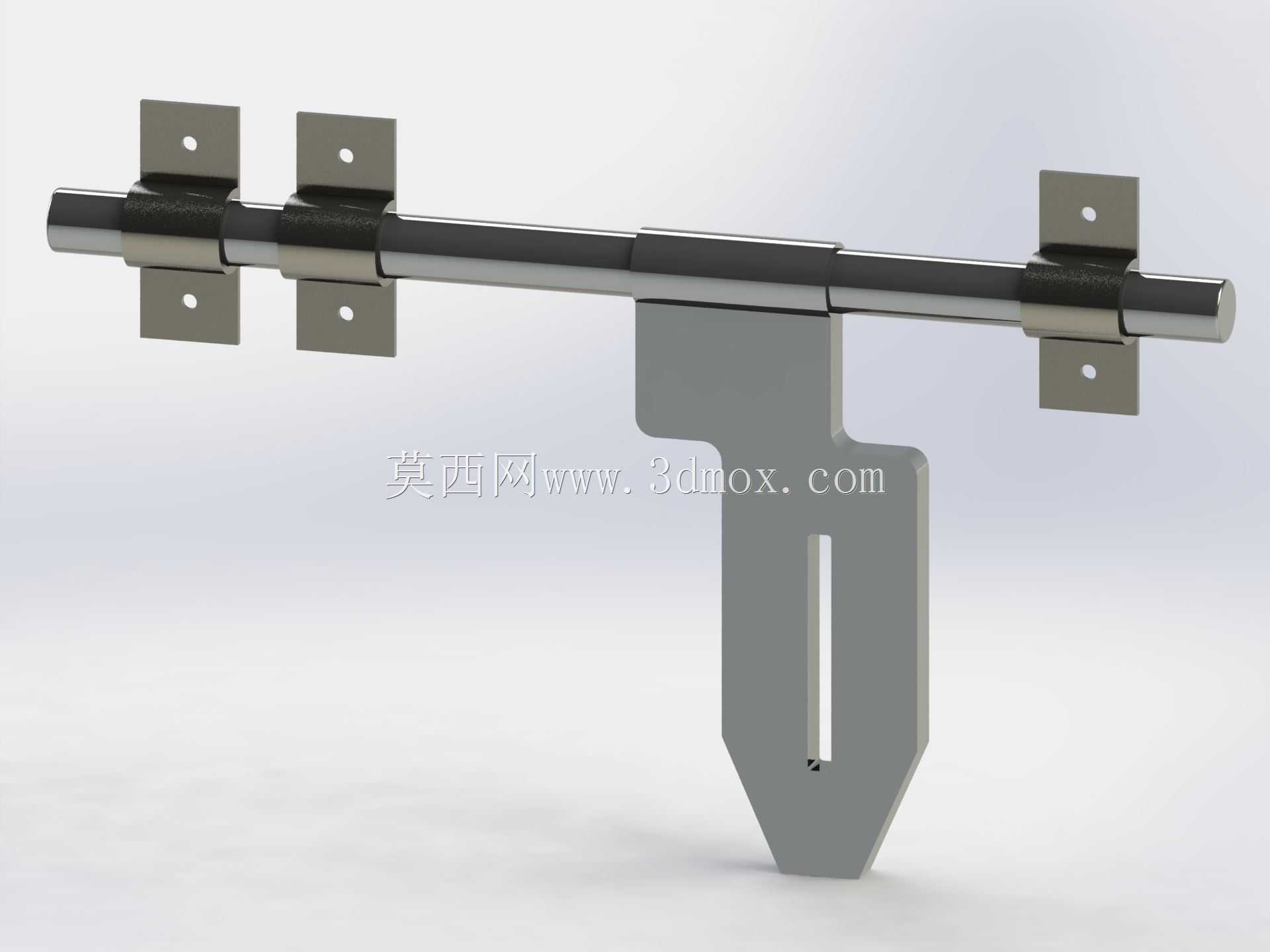

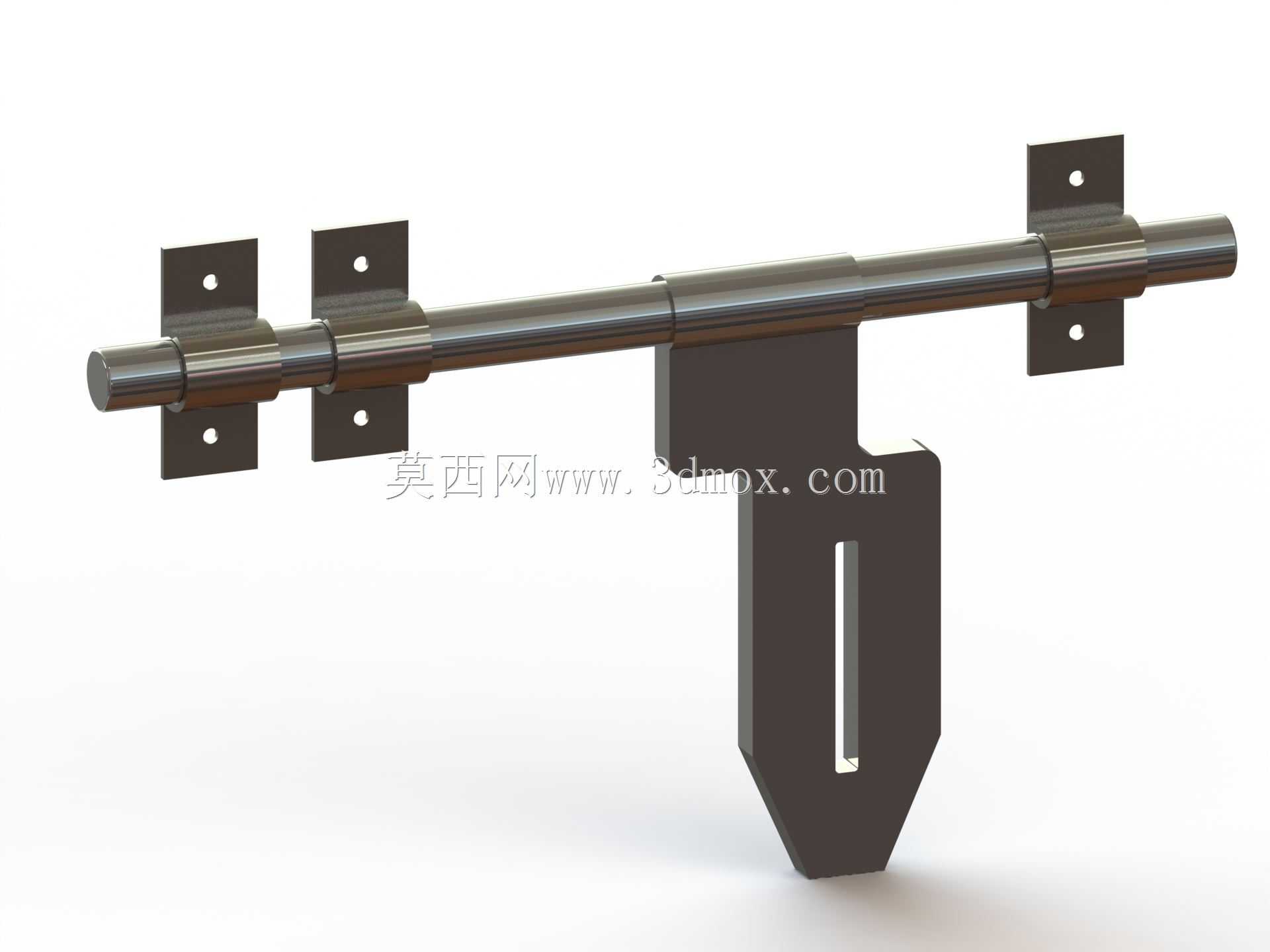

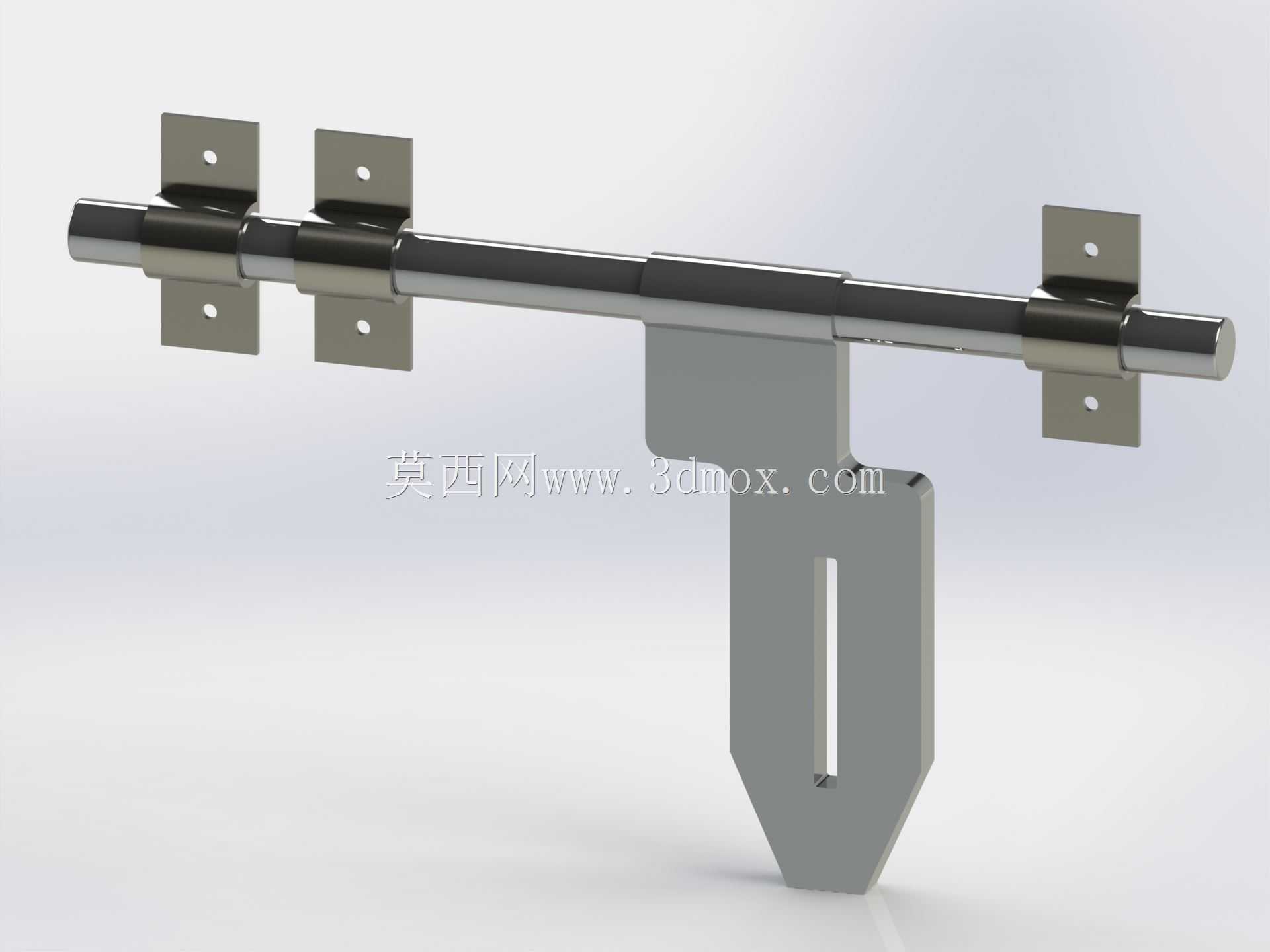

这款长杆式门闩整体有效锁闭行程覆盖300毫米长度，主要适配厂房重型平开门、仓储库区隔离门、户外设备防护舱门这类需要大跨度锁止的场景，相比普通短插销，它能在门扇与门框存在小幅安装错位时依然完成可靠锁合，不会因为门框预埋件偏差出现插销无法对位的问题。从结构设计逻辑来看，整体采用圆钢作为主滑动杆，三个带安装孔的固定支座分别对应杆身的左、中、右三个支撑点位，支座与杆身之间预留了合理的滑动间隙，既保证杆身抽拉顺畅无卡滞，又能避免杆身长期使用后出现下垂变形。锁舌部分采用带长槽的异形钢板结构，长槽的设计是为了适配挂锁的锁梁穿过，当主杆推到位后，锁舌的卡槽刚好卡住杆身的限位台阶，此时在长槽位置挂上挂锁，就能完全限制杆身的轴向滑动，实现外部无法随意开启的锁闭效果。安装层面，三个固定支座均采用双孔沉头安装位，可直接通过膨胀螺丝或者自攻螺丝固定在门扇表面，不需要在门扇内部做预埋开槽，对于后期改造加装的门体非常友好，安装时只需要保证三个支座的同轴度误差控制在2毫米以内，就能保证杆身滑动全程无卡顿。实际使用场景中，这类门闩常被用在厂区消防通道备用门、仓库外围铁门、设备检修安全防护门的位置，相比普通暗装插销，它的所有结构都外露在门扇表面，日常巡检时可以直观看到锁止状态，不会出现暗装结构内部锈蚀卡滞却无法及时发现的问题。主杆的直径选型兼顾了结构强度与操作手感，抽拉时不需要过大的握持力，同时在门扇受到外力冲撞时，杆身的抗剪切强度足以抵挡常规的外力冲击，不会出现杆身弯曲变形导致锁具失效的情况。锁舌部分的下端做了斜切导向处理，即便门扇关闭时存在小幅的位置偏差，斜切面也能引导杆身顺利滑入锁舌的卡槽内，降低对位操作的精度要求，适合大尺寸、自重较大的工业门使用，这类门体关闭时往往很难做到精准对位，导向结构的设计能大幅降低日常开关门的操作难度。
