双折边六孔金属平板铰链结构设计

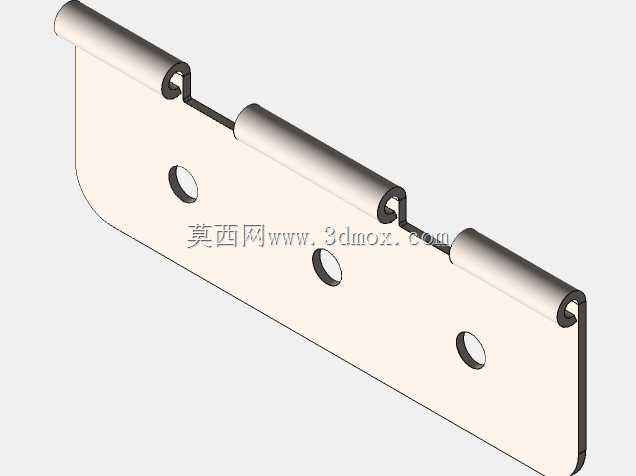

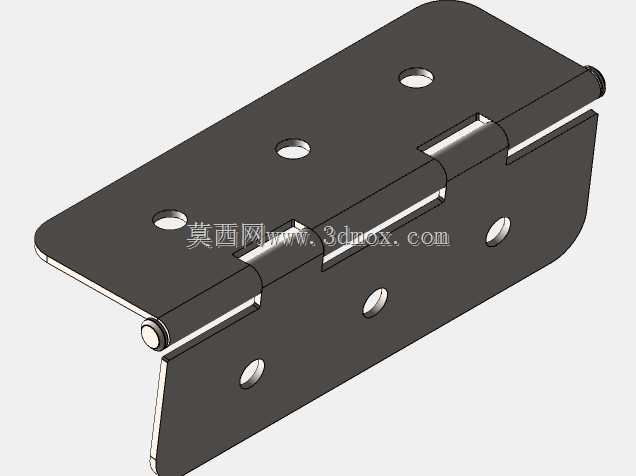

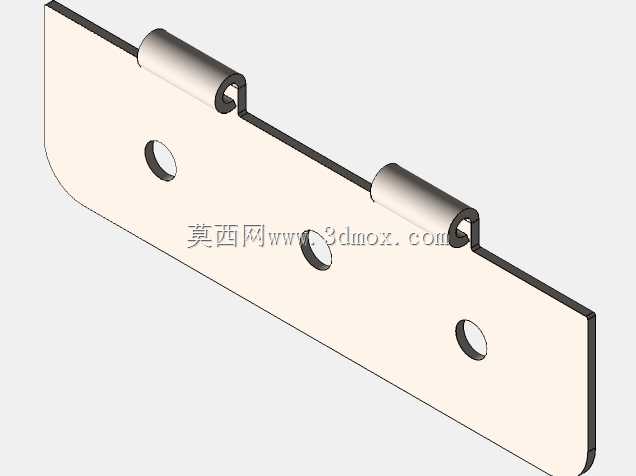

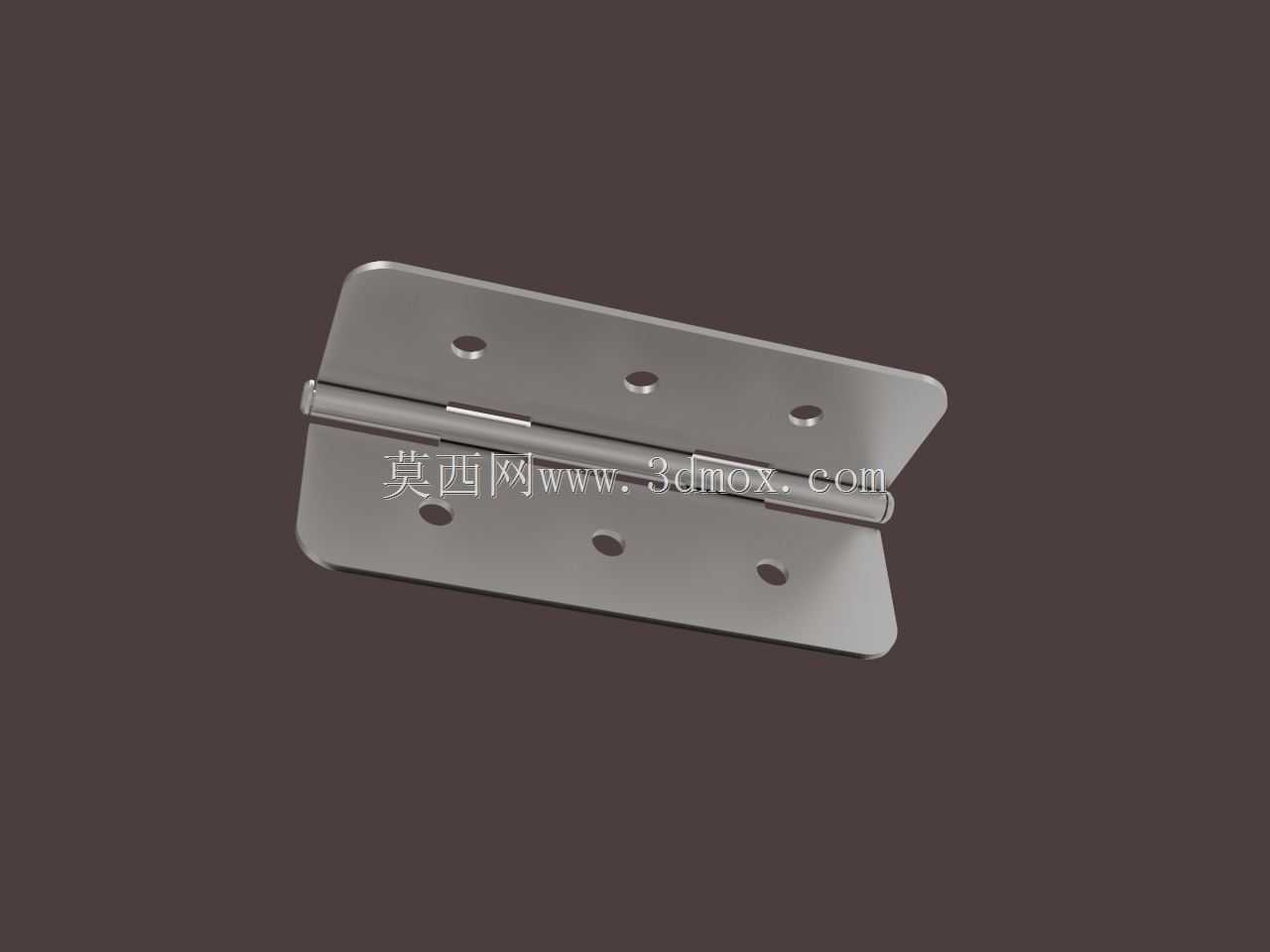

这类平板金属铰链是日常机电设备、箱柜结构、民用门窗领域应用极广的转动连接件，核心作用是实现两个被连接件之间绕固定销轴的定角度转动，同时承担转动过程中两个安装面之间的载荷传递，避免连接部位出现错位、松脱或转动卡滞。从结构设计逻辑来看，这款铰链采用对称式双页片布局，两个页片通过中间的通长卷圆销轴结构实现铰接，卷圆部位采用合页常见的交错卷边咬合工艺，销轴贯穿整个卷边长度，保证转动过程中受力均匀，不会出现局部应力集中导致的页片变形。页片上的安装孔采用等距排布的六个通孔设计，每个页片分布三个安装孔，孔位布局适配常规的M4/M5规格紧固件，安装时可保证页片与被连接件之间的贴合面受力均匀，避免单侧紧固后页片出现翘曲，影响转动顺畅度。在实际选型应用中，这类铰链的安装边界需要重点关注页片的展开尺寸与折叠后的厚度：两个页片完全展平状态下为矩形平板结构，边缘做了小圆角钝化处理，避免安装和使用过程中划伤操作人员；折叠状态下两个页片完全贴合，整体厚度为两倍页片厚度加上销轴卷边的凸起高度，适配需要180度开合的安装场景，比如电气控制柜的柜门、小型设备的检修盖板、民用木质或金属门窗的转动连接部位。设计过程中需要重点控制卷圆部位的同轴度，若卷圆不同轴，销轴穿入后会出现转动阻尼过大甚至卡滞的问题，同时页片的平面度需要控制在合理公差范围内，若页片存在翘曲，安装后会导致两个被连接面无法完全贴合，长期使用会出现紧固件松动、异响等问题。页片采用板材冲压成型工艺，加工过程中需要对冲孔部位做去毛刺处理，避免安装孔周围的毛刺影响贴合精度，卷边部位需要做圆滑过渡，避免开合过程中出现应力集中导致的卷边开裂。这类铰链的转动阻尼完全来自销轴与卷边之间的配合间隙，设计时配合间隙控制在合理范围内，既保证转动无卡顿，又不会出现过大的旷量，避免柜门或盖板关闭后出现晃动。在不同应用场景下，这类铰链可根据载荷需求调整板材厚度，常规轻型箱柜应用采用1.5-2mm厚度的冷轧钢板即可满足承重需求，若用于重型柜门或大尺寸盖板，则需要加厚页片并加大销轴直径，同时增加安装孔数量来提升连接强度。
