M6细牙外六角紧固螺栓结构设计

这款M6规格细牙外六角螺栓，是机械装配领域应用极广的一类紧固连接件，在各类机电设备组装、工装夹具搭建、五金结构拼接场景中都承担着核心的连接锁紧作用。从实际选型适配的角度看，细牙螺距的设计让它更适合薄壁件连接、有防松要求的振动工况场景，相比同公称直径的粗牙螺栓，细牙螺纹的自锁性能更优，拧紧过程中对被连接件的轴向压应力分布更均匀，不容易出现薄壁件压溃、螺纹滑牙的问题。

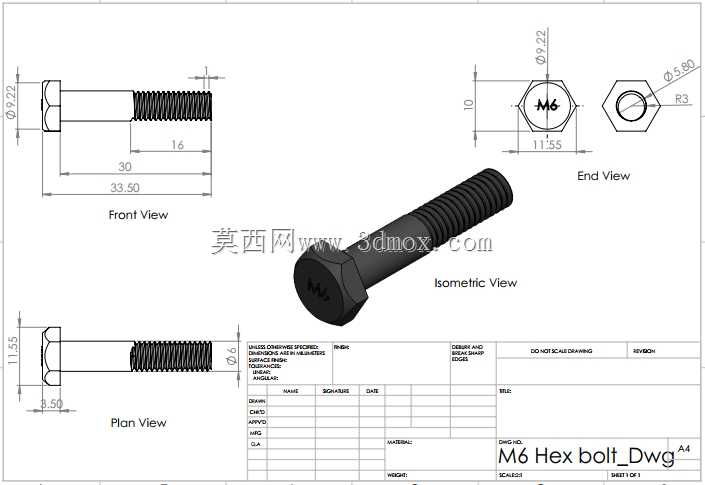

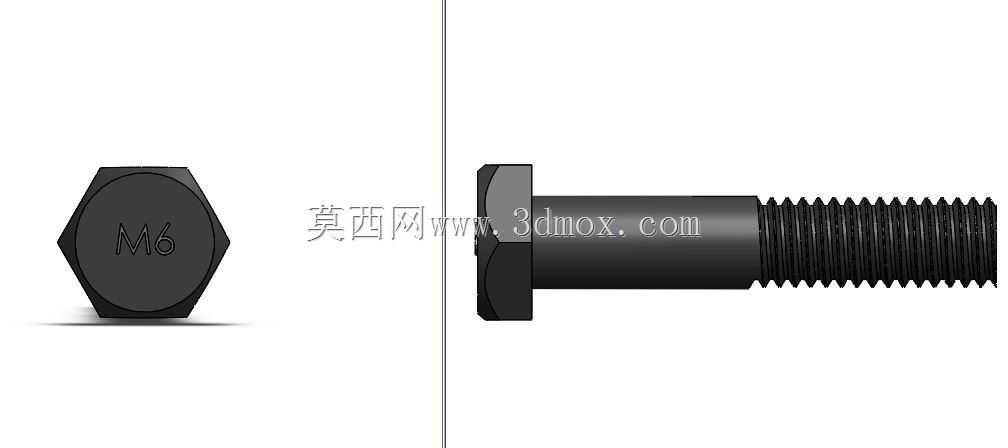

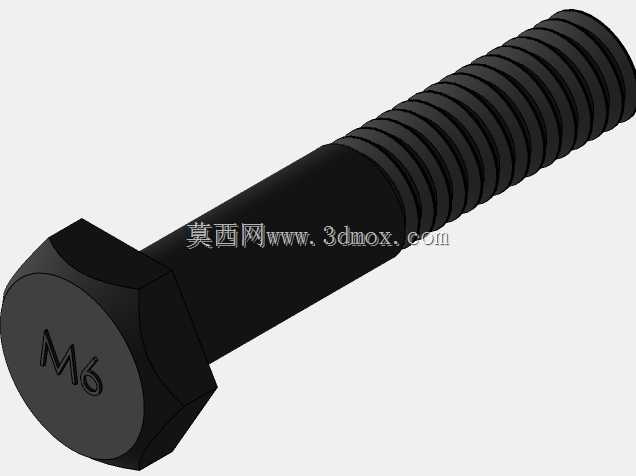

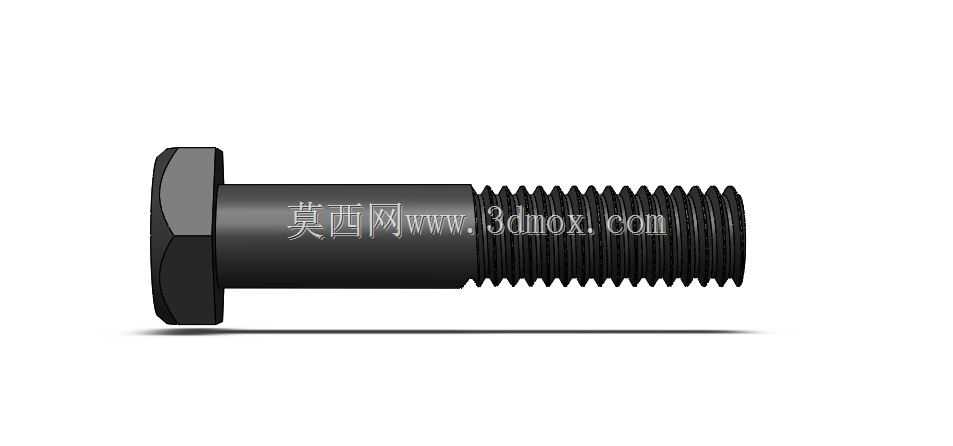

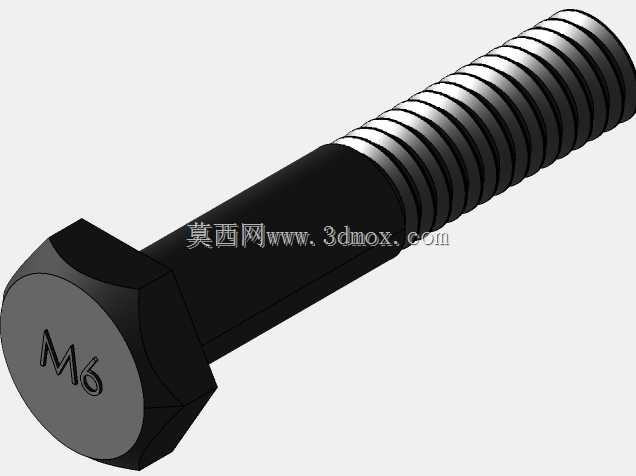

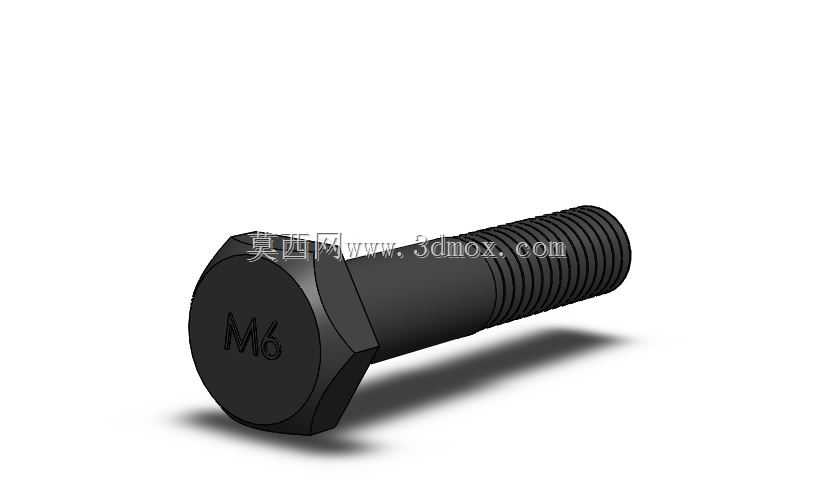

从结构设计逻辑来看，六角头的外形尺寸完全适配常规10mm开口扳手、套筒的作业空间，头部厚度与对边尺寸的匹配经过反复校核，既保证拧紧作业时扳手有足够的咬合接触面，不会因为受力面过小出现棱角磨圆打滑的问题，也控制了头部整体占用空间，避免在紧凑装配空间里和周边零部件产生干涉。螺杆部分分为光杆段与螺纹段，光杆段的直径与螺纹大径保持合理公差配合，当螺栓穿过被连接件的安装孔时，光杆部分可以起到一定的径向定位作用，减少连接副的横向窜动；螺纹段的牙型经过严谨的轮廓建模，牙顶、牙底的圆角过渡符合紧固件受力的应力分散要求，避免螺纹根部应力集中导致的静载断裂、疲劳失效问题。

在实际安装边界上，这款螺栓适配的安装通孔直径建议控制在6.2-6.5mm区间，既保证螺栓可以顺利穿入，也不会因为间隙过大导致连接定位偏移；拧紧作业时需要匹配对应强度等级的扭矩范围，避免扭矩过大导致螺栓塑性变形、螺纹脱扣，或是扭矩不足导致预紧力不够，运行过程中出现连接松动。在不同的应用场景里，它可以搭配平垫圈、弹簧垫圈或是尼龙锁紧螺母组合使用，比如在有持续振动的设备外壳连接场景，搭配弹簧垫圈可以进一步提升防松性能；在被连接件表面硬度较低的场景，搭配平垫圈可以分散螺栓头部对接触面的压应力，保护被连接件表面不会被压出凹痕。

建模过程中对各个结构的公差配合做了对应预留，不管是用于装配干涉校验、工装夹具设计的虚拟装配验证，还是用于标准件库的搭建调用，都能直接匹配常规机械设计的装配逻辑，不需要额外调整结构尺寸就能适配大部分M6细牙螺纹的连接需求。
