架空式模块化房屋基础支撑框架结构

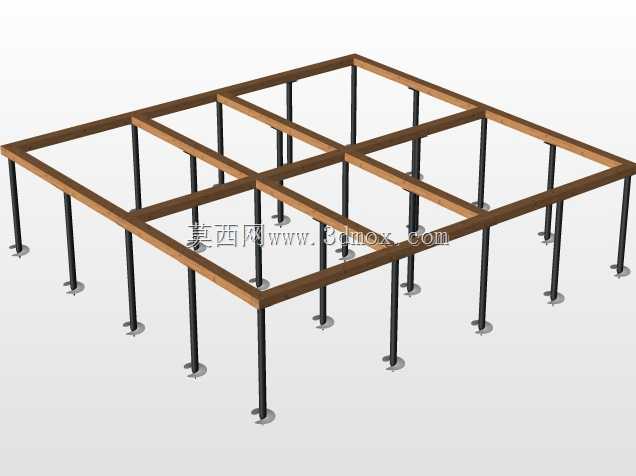

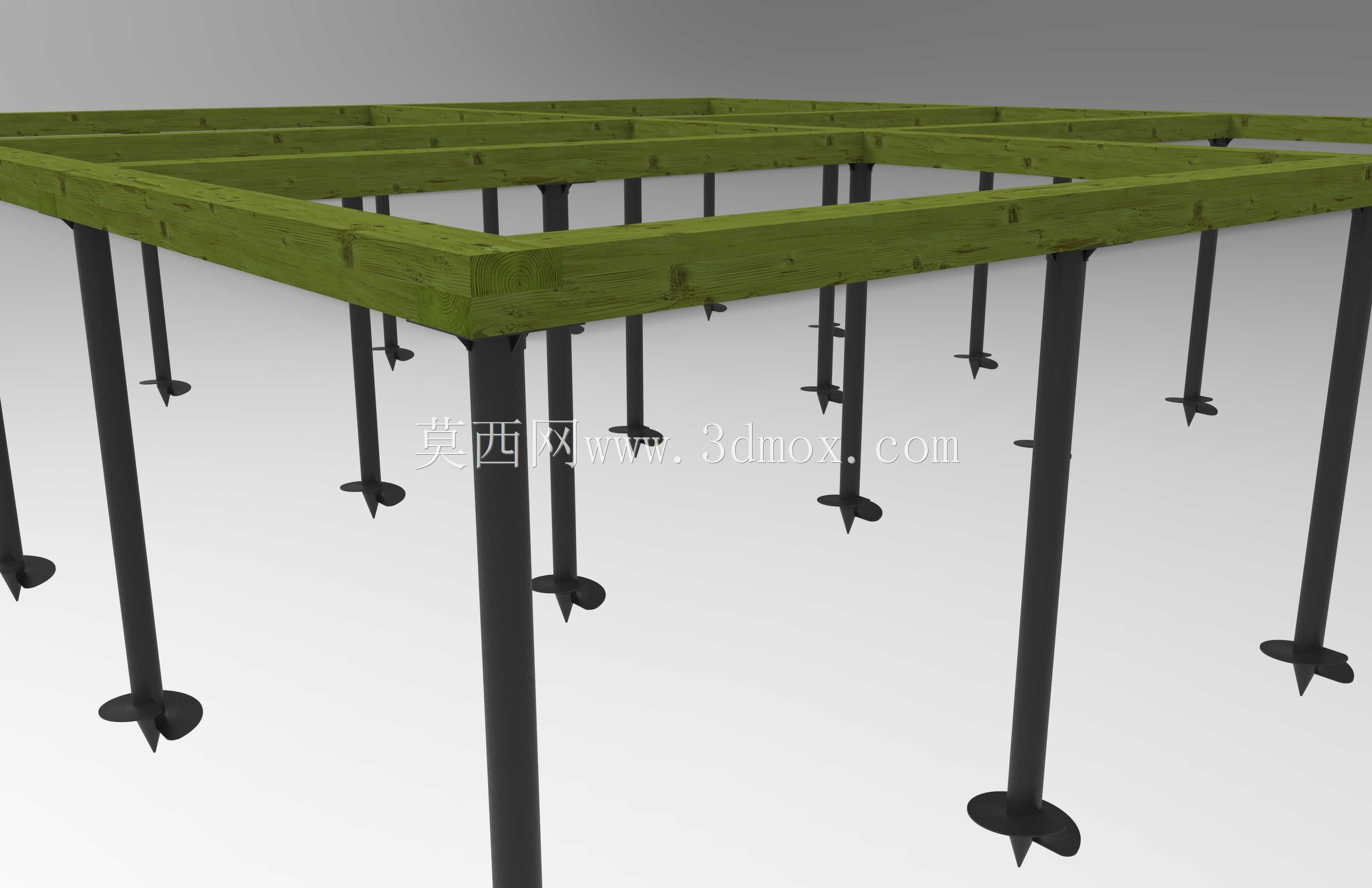

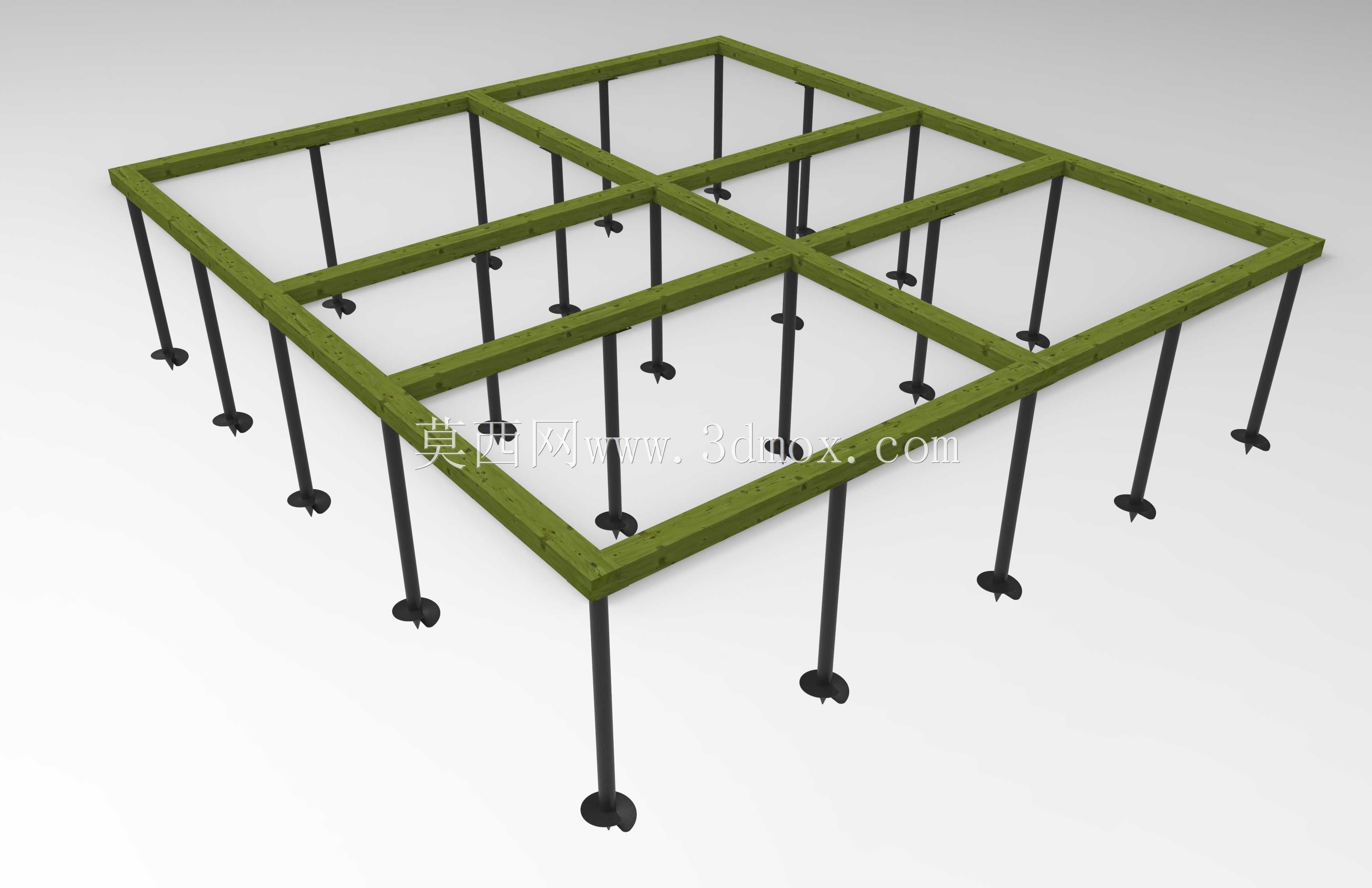

该架空支撑框架主要应用于坡地、滩涂、潮湿地带的低层模块化房屋搭建场景，可替代传统混凝土地基，大幅缩短现场施工周期，适配临时安置用房、山地度假小屋、湿地观测站等多种建设场景的基础承载需求。整套结构采用纵横梁交叉排布的网格状布局，横向与纵向的主框架梁通过节点刚性连接形成整体受力平面，每处梁格交点位置向下延伸设置独立螺旋地桩支撑，地桩底部的螺旋叶片可直接旋入土层完成固定，无需大面积开挖土方，对施工场地的原生地貌破坏极小。设计阶段优先考虑了受力传递路径的合理性，上部房屋的竖向荷载通过楼面梁均匀传递到纵横主框架梁，再经由每根支撑桩分散传导至地下持力层，单根桩体的承载能力可根据建设场地的地质勘测数据调整桩长与叶片直径，适配不同承载力的土层条件。框架梁的截面尺寸经过受力验算，可满足常规两到三层轻型模块化房屋的竖向荷载与水平风荷载承载要求，梁体预留的标准化连接接口可直接与上部模块化房屋的底部承重梁快速对接，现场无需额外焊接作业，全部采用螺栓连接即可完成组装，适配装配式建筑的快速施工要求。安装边界方面，整套框架的支撑桩可根据场地的实际坡度调整单根桩的旋入深度，自动找平上部框架平面，无需对场地进行大规模平整作业，在坡度不大于15度的坡地均可直接安装，框架底部与地面预留的架空空间可兼顾通风防潮、管线布设的需求，避免南方潮湿地区房屋底部受潮发霉的问题，同时也可减少山区小型野生动物对房屋底部结构的破坏。结构建模过程中对所有连接节点做了受力强化处理，梁与桩的连接位置设置了加强角件，可抵抗水平方向的风荷载与轻微地震作用力，提升整体结构的抗倾覆能力，所有构件均采用标准化截面设计，可在工厂批量预制后运输到现场组装，构件的单重控制在人工可搬运范围内，无需大型吊装设备即可完成整套框架的搭建作业，适配交通不便的偏远山区施工场景。
