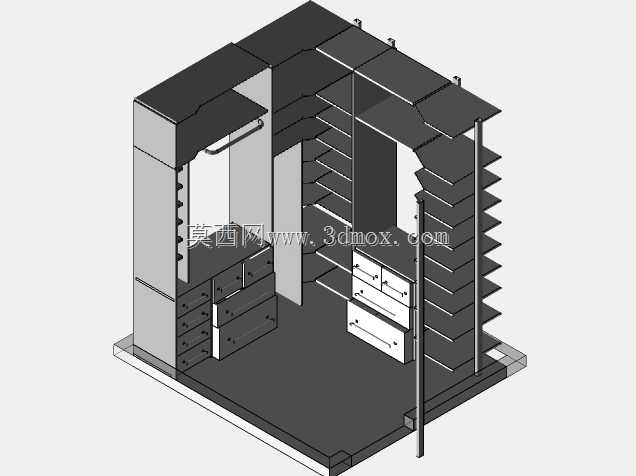

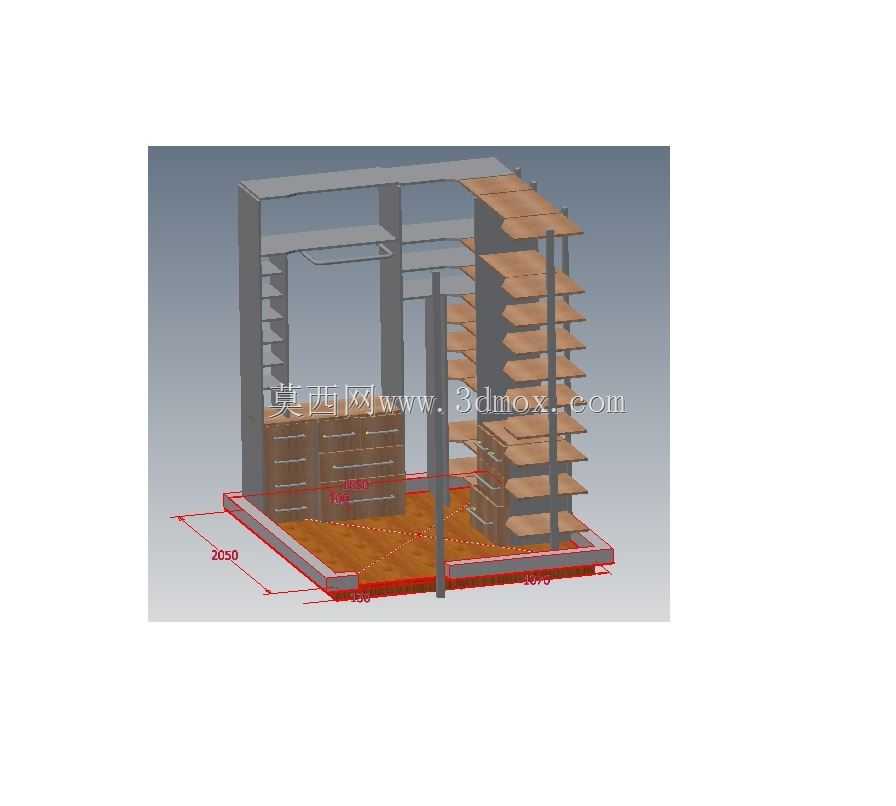

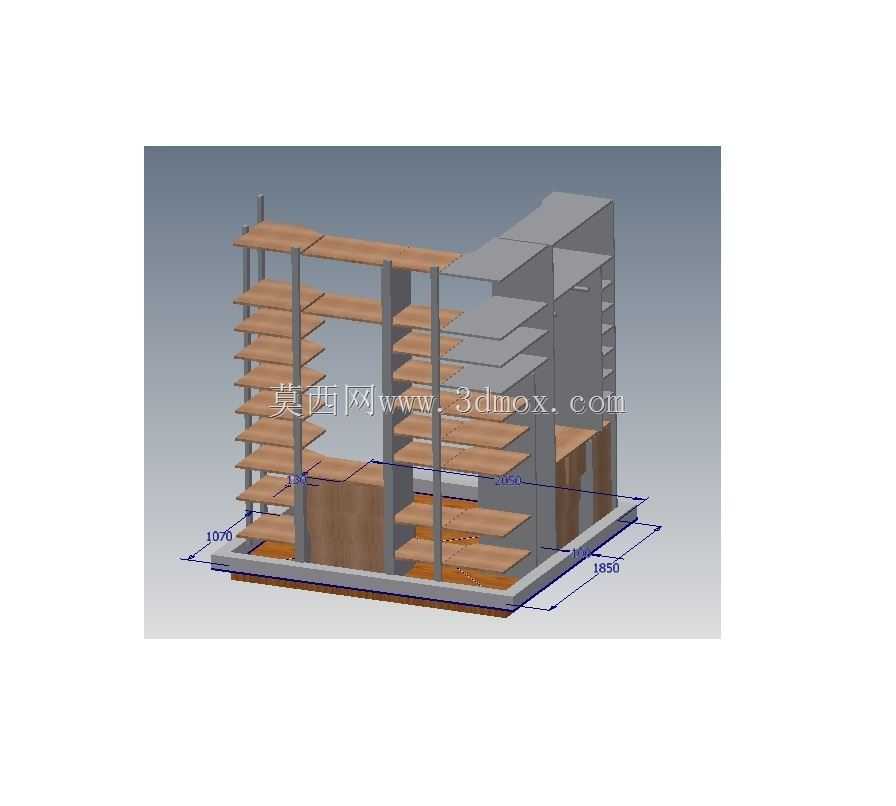

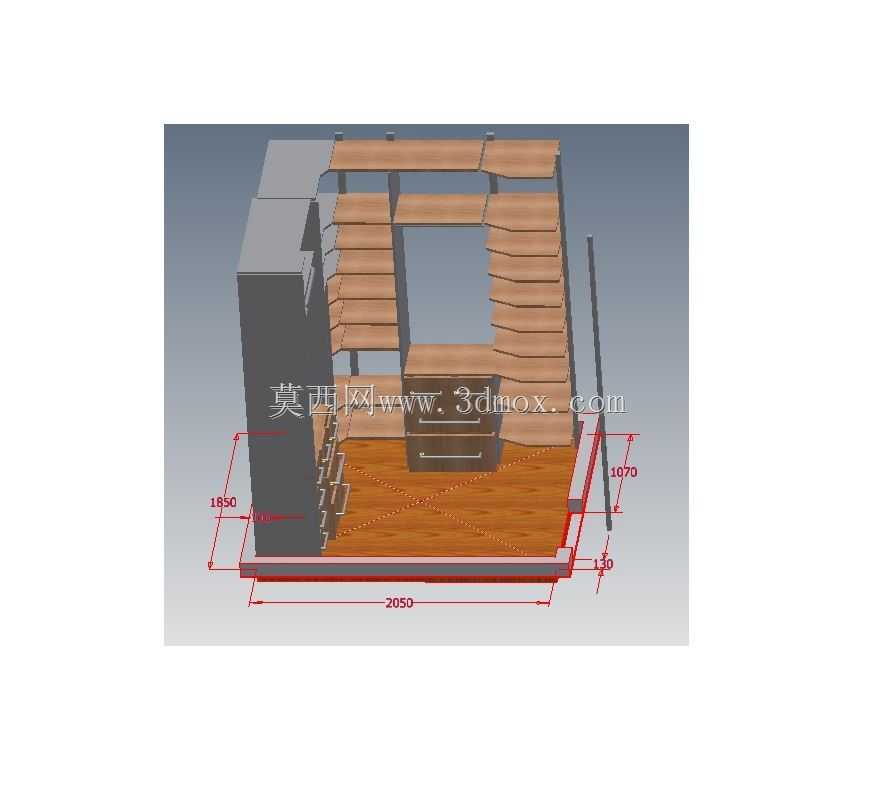

该步入式衣帽间三维结构,主要面向家装定制场景下的独立更衣储物空间设计,适配住宅内预留的方正独立小空间,可直接对接定制家具生产环节的结构拆单需求,也能为家装设计师提供空间布局的直观参考。从实际使用逻辑出发,整体结构采用双侧分层储物加中部通行的布局,预留的通行宽度满足单人转身、取放衣物的操作需求,不会出现侧身通行的局促感。设计过程中优先考虑不同品类衣物的收纳分区,长衣区预留了足够的垂挂高度,避免长款外套、连衣裙下摆出现褶皱;叠放区采用分层隔板设计,隔板间距可根据叠放衣物的厚度灵活调整,适配针织衫、T恤、床品等不同叠放物品的高度需求;抽屉区域设置在腰部到膝盖的黄金操作高度,用于存放内衣、配饰、丝巾等小件物品,抽拉顺畅无卡顿,分区格可避免小件物品杂乱堆叠。两侧高柜的顶部预留了换季被褥、行李箱等大件低频使用物品的存放空间,充分利用垂直方向的储物容积,不浪费顶部闲置空间。结构框架采用板式家具常用的连接件拼接方式,所有板件的安装边界都做了预留,现场安装时可根据墙面的实际平整度做微调,不需要额外裁切主体板件。外形尺寸适配多数刚需户型预留的衣帽间空间,整体进深满足挂衣杆悬挂衣物后不会突出到通行区,柜体与墙面之间预留了安装缝隙,方便走水电或者做墙面收口处理。设计时还考虑了不同使用人群的操作习惯,常用衣物的存放区域集中在手臂自然伸展可及的高度范围,高频使用的抽屉位置不需要过度弯腰或者踮脚即可操作,老人使用也不会有操作障碍。柜体的层板、挂衣杆都做了承重校核,挂衣杆可满足挂满冬季厚重外套的承重需求,不会出现弯折变形,层板放置重物后也不会出现下挠问题。整体结构没有冗余的装饰部件,所有结构件都兼顾储物功能与安装便利性,生产时可直接采用标准板材开料,减少异形板件的加工成本,现场组装效率高,不需要复杂的专用安装工具。
