重载双轮平板式工业脚轮三维设计

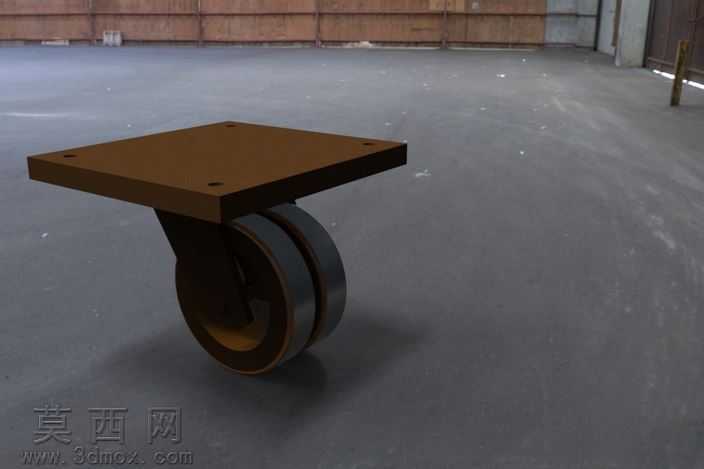

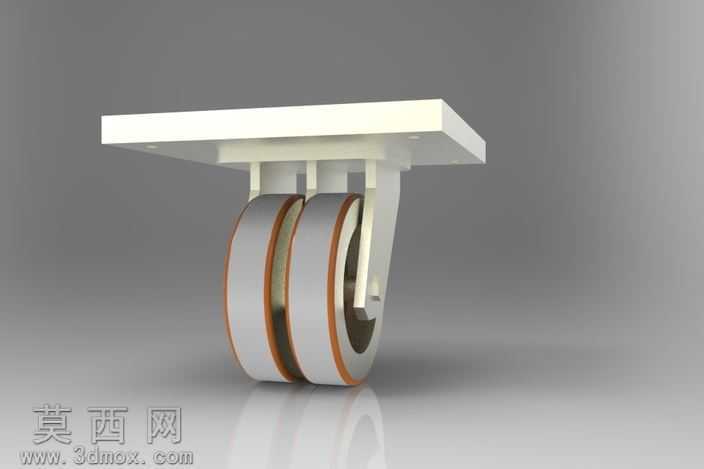

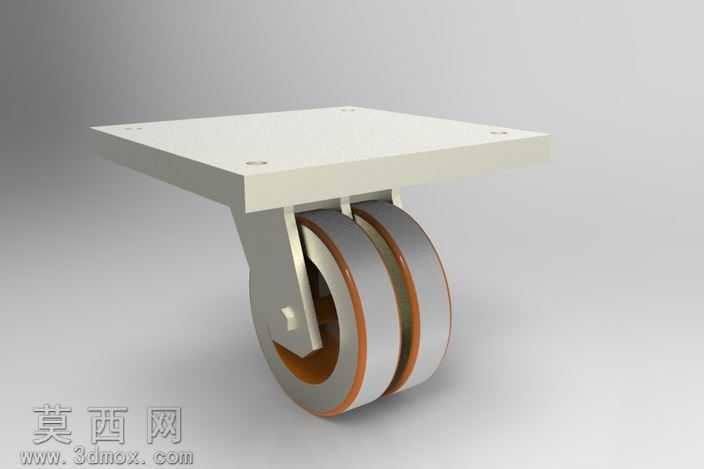

本款重载双轮平板式工业脚轮的三维建模过程，首先从整体结构拆解入手，将模型划分为顶部安装平板、转向支架、双轮组三个核心功能模块，在三维建模软件中先完成基准面与基准轴的搭建，确保各部件的装配同轴度与位置精度符合工业脚轮的实际安装标准。顶部安装平板采用矩形板件建模，精准绘制四个安装孔的定位尺寸，孔位间距匹配通用工业设备的底部安装孔距标准，平板边缘做微小倒角处理，还原真实五金件的加工工艺细节，避免尖锐棱角的安全隐患。转向支架部分采用折弯式金属支架结构，建模时通过拉伸、切除、折弯特征还原支架的承力结构，支架与平板的连接部位设计为回转配合结构，预留合理的装配间隙，保证脚轮能够实现360度水平转向，支架与滚轮的连接轴部位做加强筋结构建模，提升重载场景下的结构强度表现。双轮组部分采用并排双滚轮设计，每个滚轮分为外层包胶层与内层金属轮毂两部分，建模时分别赋予不同材质属性：外层包胶采用聚氨酯材质，设置哑光带细微颗粒的材质质感，还原工业脚轮的防滑耐磨特性，轮毂采用金属铸铁材质，添加细微的金属磨砂纹理，滚轮边缘的橙色装饰圈单独建模并赋予亮色塑胶材质，提升模型的视觉辨识度。渲染阶段采用柔和的工业产品打光方案，主光源从侧上方45度照射，突出金属支架的金属光泽与包胶轮的哑光质感，添加微弱的环境反射效果，让模型呈现真实的工业产品质感，同时在支架与滚轮的连接部位添加细微的阴影效果，强化各部件的装配层次。设计思路上，双轮结构相比单轮脚轮能够分散承载压力，提升单脚轮的额定载重，平板式安装结构适配各类工业推车、设备机架的底部安装需求，整体建模严格遵循工业脚轮的实际尺寸比例，各部件的装配关系完全还原真实产品的结构逻辑，既保证了模型的外观还原度，也可用于后续的装配模拟、载重受力仿真等工程应用场景，模型的细节处理涵盖了五金件的倒角、安装孔位、配合间隙等真实加工特征，避免了理想化建模带来的结构失真问题。
