三色绝缘护套鳄鱼夹结构设计作品

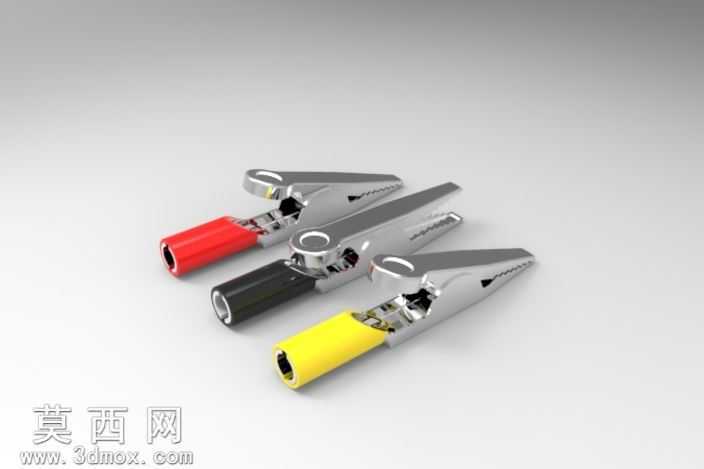

本作品为带彩色绝缘护套的鳄鱼夹三维建模设计，建模阶段以实际工业使用的鳄鱼夹实物测绘尺寸为基准，在三维建模软件中先完成金属夹体的主体轮廓构建：首先绘制夹头锯齿咬合面的截面草图，通过拉伸特征生成夹头基础实体，再对咬合齿进行阵列切除，保证每道齿的间距、深度均匀一致，确保夹持时的咬合力均匀，不易滑脱。随后构建夹身的铰接结构，精准绘制铰接轴的安装孔位与转轴配合结构，还原鳄鱼夹开合时的转动自由度，保证夹体开合顺畅无卡滞。针对夹尾的压线结构，建模时还原了压线片的弧形卡槽与压合卡位，确保接入导线后可通过压合实现导线与金属夹体的稳固连接，避免接触不良。完成金属夹体的结构建模后，进行尾部绝缘护套的模型构建，根据夹尾的外形轮廓绘制护套的包覆曲面，通过曲面加厚生成护套实体，还原护套与金属夹尾的过盈配合结构，保证护套安装后不易脱落，同时在护套尾部设计导线穿入的锥度导向口，方便导线穿入安装。材质与渲染阶段，金属夹体部分赋予镀镍金属材质，调整金属粗糙度参数模拟真实电镀件的哑光金属质感，还原金属表面的细微反光特性；绝缘护套部分分别赋予红、黑、黄三种颜色的软质PVC材质，调整材质的漫反射颜色与轻微的磨砂质感，模拟绝缘塑胶的哑光表面效果，同时添加轻微的半透明参数还原软塑胶的视觉特性。场景搭建时采用柔和的影棚布光，通过主光、辅光、轮廓光的搭配，清晰呈现金属夹体的结构轮廓与护套的色彩区分，阴影柔和自然，突出产品的结构细节与材质差异。设计过程中充分考虑鳄鱼夹的实际使用场景，在夹头锯齿角度设计上兼顾夹持力与使用安全性，铰接部位的间隙控制既保证开合灵活又避免夹体晃动，绝缘护套的长度设计覆盖夹尾金属部分，防止使用时出现误触短路的情况，整体模型结构完整，细节还原度高，可用于电气配件展示、产品结构演示等场景。
