螺旋节能荧光灯结构三维建模设计

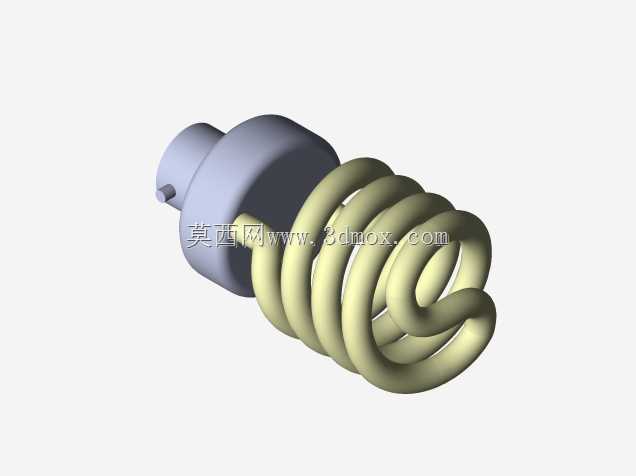

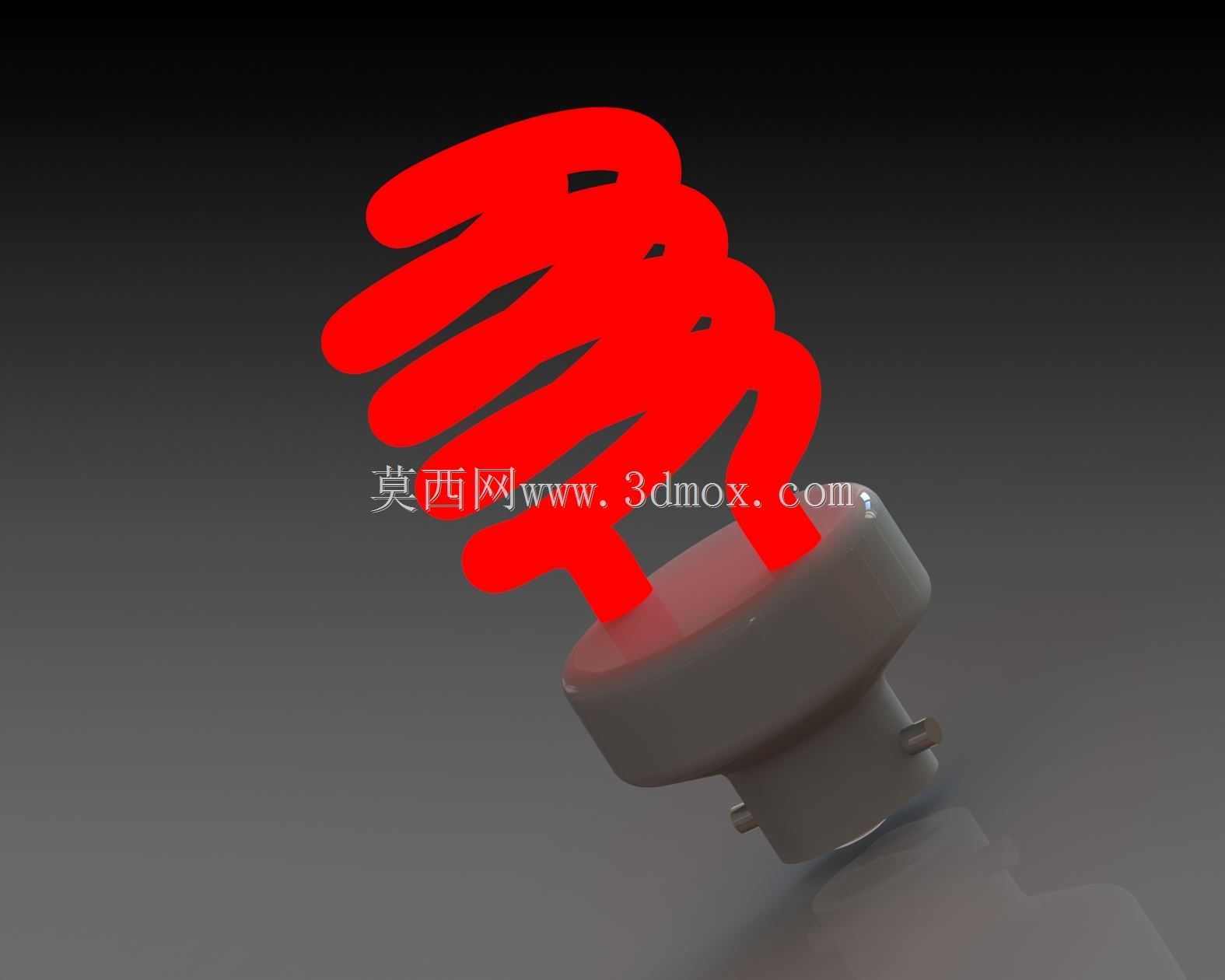

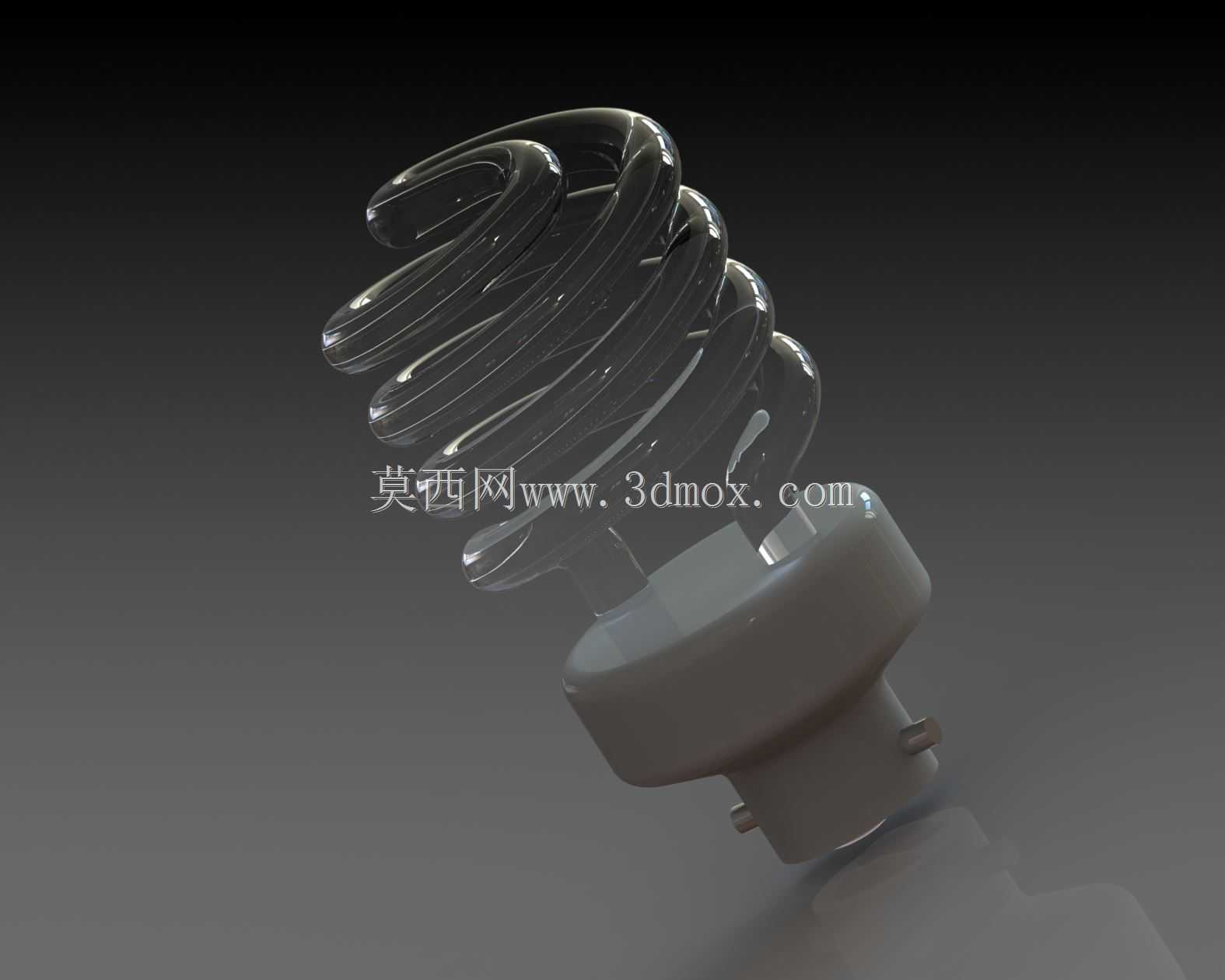

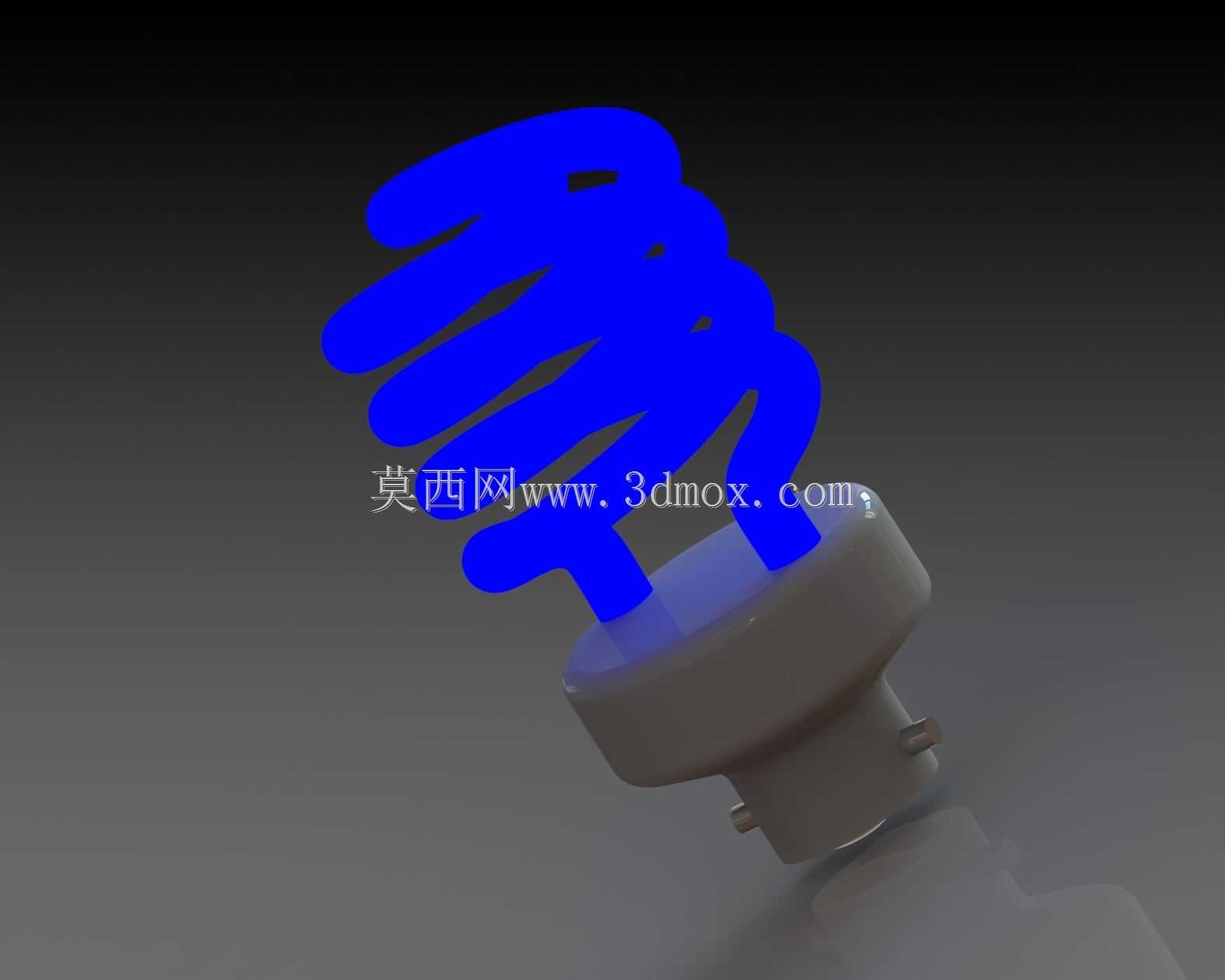

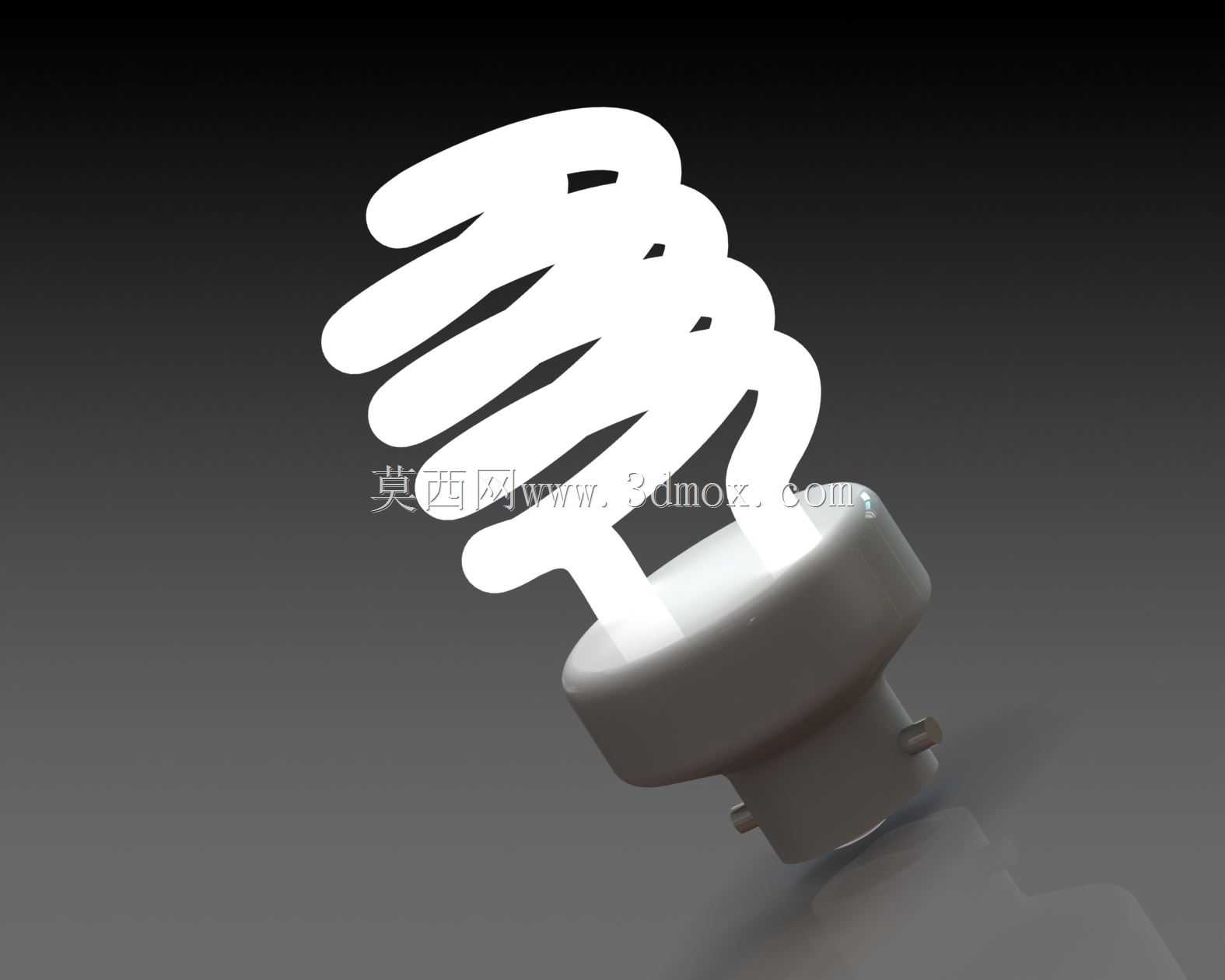

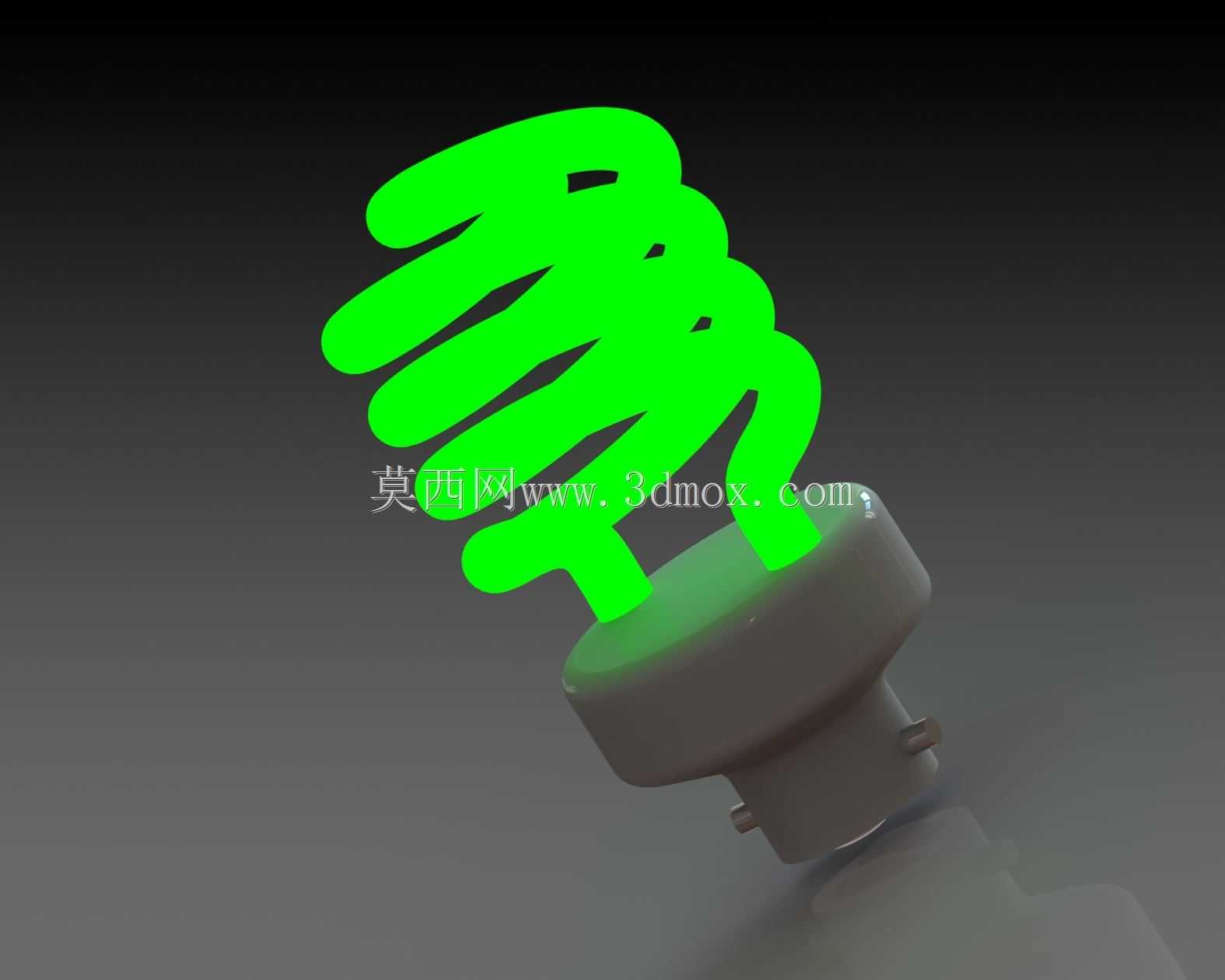

日常民用与商用照明场景中，螺旋型节能荧光灯的结构适配性一直是结构设计人员需要重点考量的内容，不同于传统直管荧光灯的长条形布局，螺旋盘绕的灯管结构能够在有限的空间内延展更长的放电弧长，在保证发光效率的前提下大幅压缩灯具整体占用空间，适配更多紧凑型照明灯具的安装需求。从实际安装边界来看，这类螺旋节能灯的灯头采用标准通用螺口规格，能够直接匹配市面上绝大多数民用螺口灯座，安装时无需额外转接配件，螺旋灯管部分的最大外径控制在常规灯罩的容纳范围内，整体竖直高度适配常见吸顶灯、台灯、壁灯的内部安装空间，不会出现灯罩无法闭合、灯体突出外露的问题。设计过程中首先要平衡灯管盘绕的螺距与曲率半径，曲率过小会导致灯管弯折处玻璃应力集中，生产过程中容易出现开裂漏气的问题，螺距过大则会抬升整体高度，超出紧凑型灯具的安装尺寸限制，同时相邻灯管之间需要预留足够的散热间隙，避免长期工作时热量堆积加速荧光粉老化，影响整灯使用寿命。灯头部分的结构需要兼顾绝缘性能与固定强度，内部的引脚布局要符合安全规范，与灯座接触的金属螺口需要保证足够的配合公差，既不能过松导致接触不良打火，也不能过紧造成安装拆卸困难，灯头与灯管衔接的固定座需要设置合理的过渡圆角，分散灯管根部的应力，避免运输、安装过程中受外力磕碰出现灯管断裂的情况。从功能特性来看，螺旋结构的灯管发光面分布更均匀，相比同功率的U型管节能灯，360度方向的发光量差值更小，在无额外反光罩的场景下也能实现较好的漫射照明效果，减少局部暗区。建模过程中需要重点还原螺旋灯管的连续曲率变化，保证管壁厚度均匀一致，灯头部分的卡扣、引脚定位特征要完全符合通用配件的尺寸规范，方便后续做整灯装配模拟、安装干涉检查时直接调用，也可以作为照明产品结构迭代设计的基础参考模型，用于验证不同灯罩搭配下的空间适配性，或是做散热仿真分析时的结构基础。
