汽车左右对称式转向节结构设计

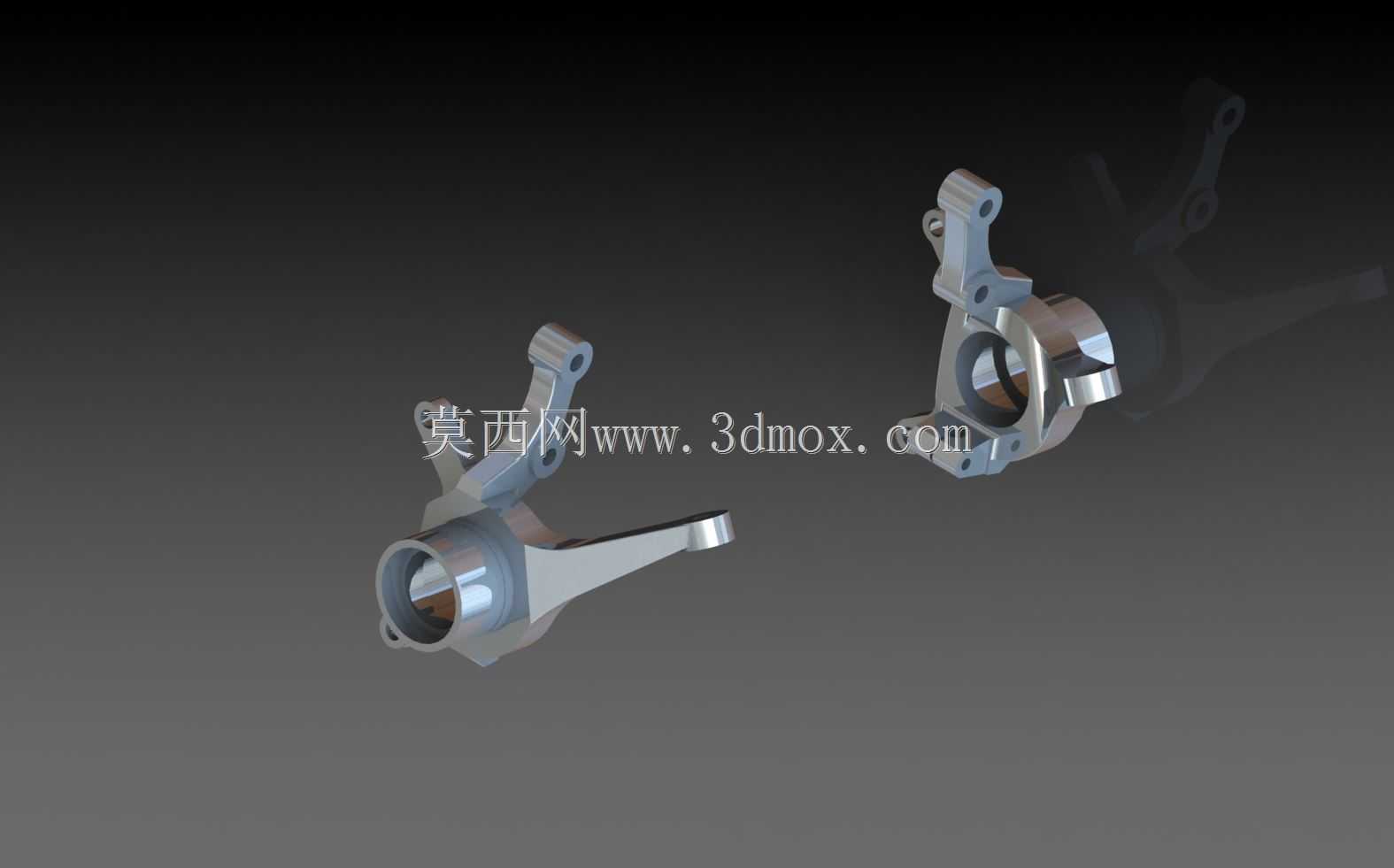

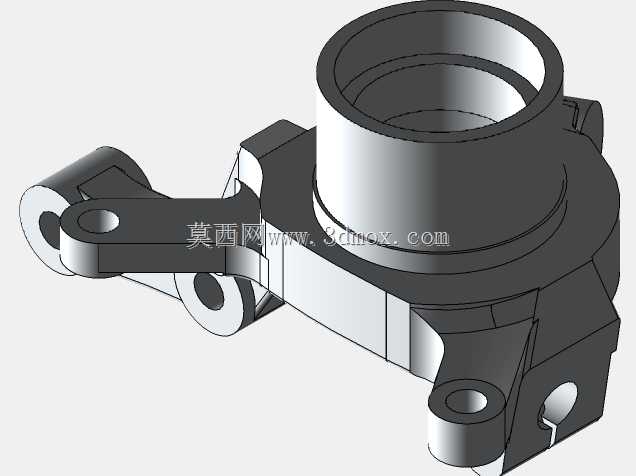

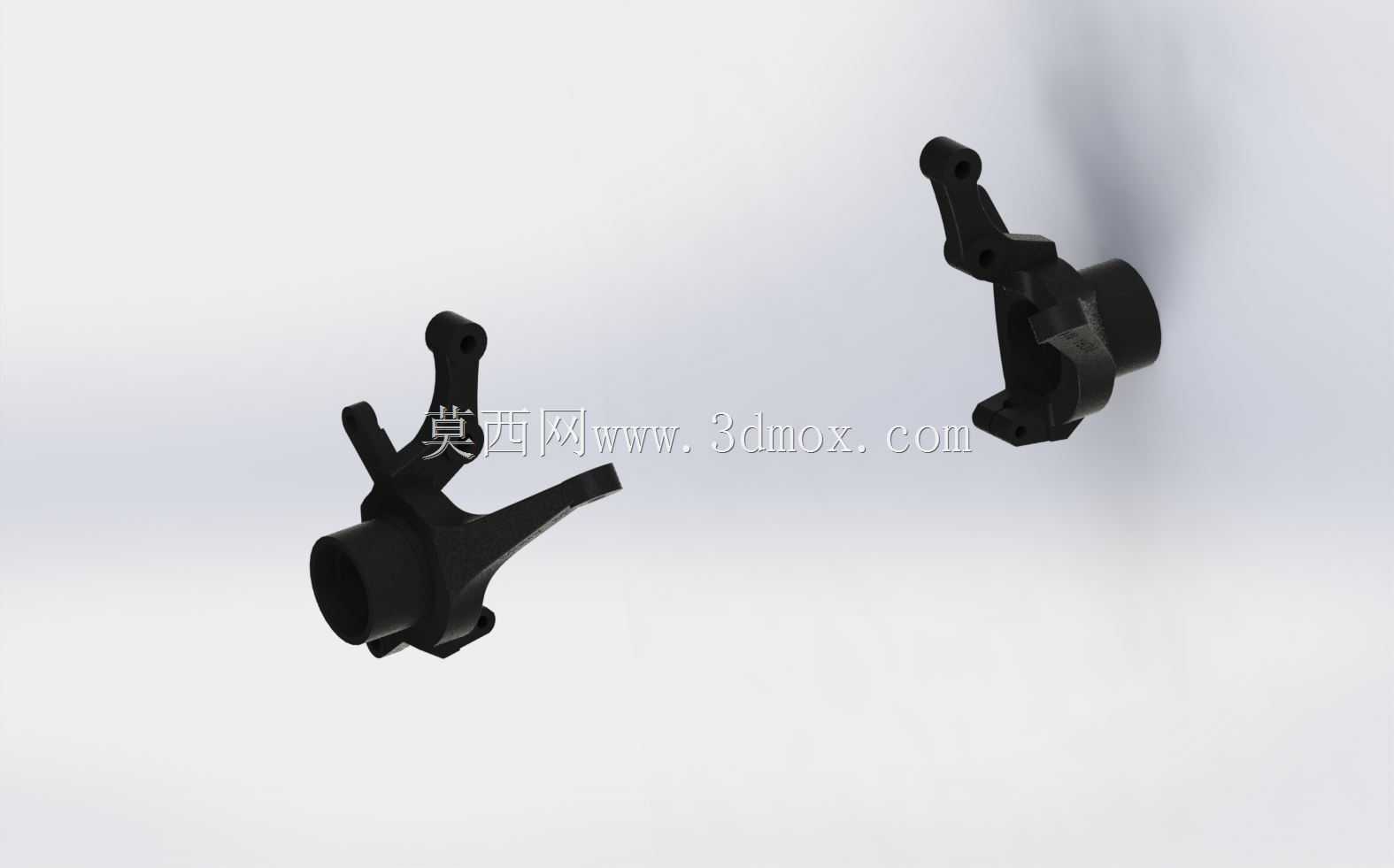

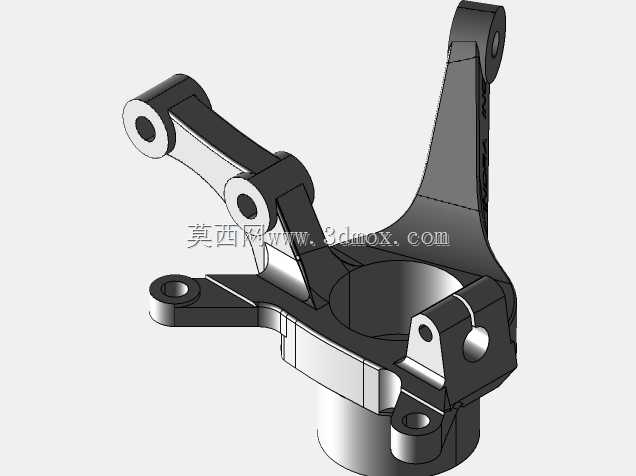

　　在乘用车与轻型商用车的底盘行走系统开发中，转向节是承担载荷传递、转向动作执行的核心安全部件，本次呈现的左右成对转向节结构，适配麦弗逊式独立悬架的前置前驱车型布局，可直接对应整车左右侧轮边的安装需求，避免单侧建模后镜像出现的安装位错位、受力结构不对称问题。从实际装车场景来看，这类转向节需要同时对接三个核心系统的连接接口：其一是转向拉杆的球销安装位，位于节体侧方的凸台结构，锥孔的轴线角度直接决定了转向内轮、外轮的转角差匹配，设计时需要结合阿克曼几何参数反复校核，避免转向过程中出现轮胎侧滑、回正力矩异常的问题；其二是减振器总成的安装支座，位于节体上部的分叉式耳座，两个安装孔的同轴度、端面平面度公差需要控制在0.05mm以内，否则会导致减振器活塞杆受侧向力，出现油封过早渗漏、行驶异响的故障；其三是制动卡钳的安装面与轮毂轴承的配合腔体，中心轴承孔的圆柱度要求达到IT6级精度，既要保证轮毂轴承压装后的过盈量符合设计规范，又要控制轮端旋转的端面跳动量，避免制动时出现方向盘抖动的问题。

　　设计过程中首先要考虑的是载荷边界的覆盖，转向节作为轮边的承载部件，需要同时承受垂直方向的簧下载荷、转向时的侧向载荷、制动时的纵向冲击载荷，因此节体的加强筋布局并非均匀布置，而是在转向拉杆连接位与轴承孔之间、减振器支座与下摆臂连接球销座之间设置了变截面的加强结构，在保证整体壁厚均匀（避免铸造时出现缩松、气孔缺陷）的前提下，将高应力区域的安全系数提升到2.5以上，满足整车10万公里以上的疲劳耐久要求。左右两侧的转向节并非完全镜像对称，考虑到制动管路的走向、轮速传感器的安装位置差异，左侧转向节预留了传感器线束的固定卡扣位，右侧对应位置则做了平面避让，避免与副车架的加强筋在极限转向工况下发生运动干涉。

　　从安装边界尺寸来看，该转向节的中心轴承孔直径适配第三代轮毂轴承单元，节体总高度控制在210mm左右，转向拉杆球销孔的中心与主销轴线的偏距设置为12mm，这个参数直接影响转向的轻便性与高速行驶的回正性能，偏距过大会导致低速转向沉重，偏距过小则会让高速行驶时的路感反馈过于模糊，甚至出现转向发飘的问题。节体下部的下摆臂球销安装锥孔，其轴线与水平面的夹角设置为8度，匹配下摆臂的运动轨迹，保证车轮上下跳动时的前束变化量控制在合理范围内，减少轮胎的异常磨损。

　　在实际的底盘调校阶段，这类成对的转向节还需要配合整车的轮距参数调整安装面的加工余量，本次设计的结构在卡钳安装面预留了0.5mm的加工余量，可根据不同轮辋偏距的选型需求灵活调整，无需重新开模铸造，大幅降低了同平台不同配置车型的开发成本。节体的材料选用通常为40Cr调质处理，或者球墨铸铁QT450-10，前者强度更高适合运动型车型，后者成本更低、铸造性能更好适合家用代步车型，两种材料的结构在三维建模时的壁厚、加强筋尺寸会有细微差异，本次模型的结构参数同时适配两种材料的工艺要求，铸造拔模斜度统一设置为1.5度，机加工面的余量预留2mm，满足常规的砂型铸造工艺要求，无需额外做工艺补正即可直接用于模具开发。

　　很多初入底盘设计领域的工程师容易忽略转向节的运动包络校核，在建模完成后必须做全行程的运动仿真：一是车轮上下跳动到极限位置（缓冲块压缩到极限、减振器拉伸到极限）时，转向节与周边的驱动半轴、防尘罩、制动管路不能有干涉；二是方向盘打到左右极限转角时，转向节的臂体不能与减振器外筒、副车架发生碰撞，同时要预留至少10mm的安全间隙，考虑到整车制造的公差累积、橡胶衬套的变形量，这个间隙不能随意缩小。本次的左右转向节结构已经完成了全工况的包络校核，所有安装孔的位置度、连接凸台的强度都经过了有限元分析验证，在15g的纵向冲击载荷、10g的侧向载荷工况下，最大应力值均低于材料的屈服强度，不会出现塑性变形或断裂的风险，可直接用于同级别车型的底盘开发参考，也可作为转向系统教学、结构分析的基础模型使用。
