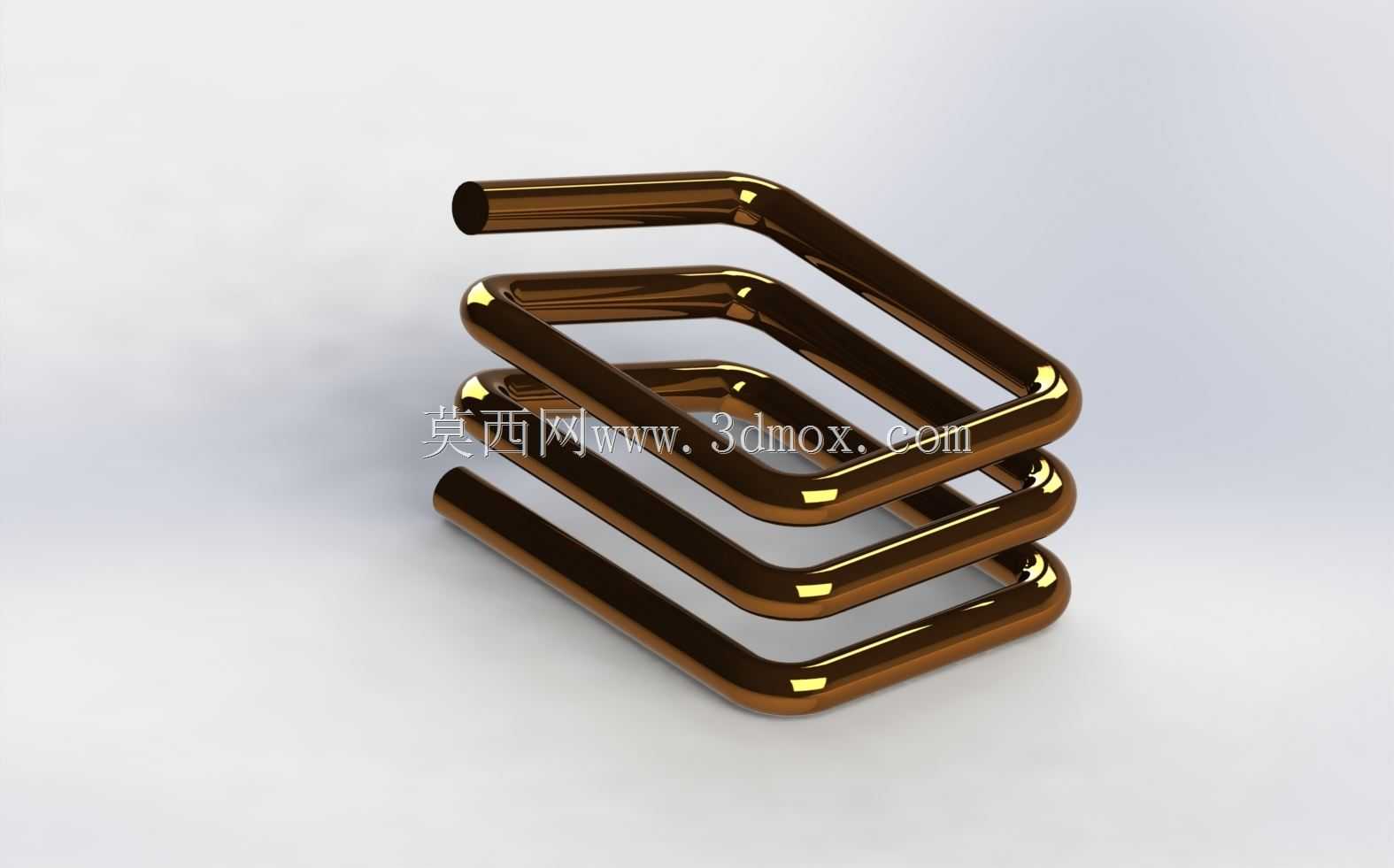

矩形截面螺旋压缩弹簧结构设计

　　在冲压模具、自动化夹具、重型设备缓冲机构的设计场景中，常规圆形截面弹簧往往面临空间占比大、侧向刚度不足、单位压缩量载荷输出线性度差的问题，矩形截面弹簧的结构设计正是为了适配这类受限安装空间下的大载荷弹性需求。不同于圆形丝径弹簧的截面惯性矩分布，矩形截面的弹簧丝在绕制成螺旋结构后，相同外轮廓尺寸下的有效材料截面积更大，在同等压缩行程下能够输出更高的工作载荷，同时矩形截面的侧边与弹簧座的接触面积更大，受压过程中不会出现圆形弹簧常见的点接触应力集中问题，长期往复压缩工况下的端面磨损量更低，使用寿命更稳定。

　　设计这类弹簧时，首先要明确安装边界的约束条件：安装孔的内径需要比弹簧外径单边留出0.5-1mm的间隙，避免弹簧受压侧弯时与孔壁发生剐蹭磨损；弹簧内孔如果要配套导杆使用，导杆直径需要比弹簧内径单边小0.3-0.8mm，间隙过小会导致弹簧压缩时内圈与导杆卡滞，间隙过大则无法起到侧向导向作用，容易引发弹簧失稳弯折。弹簧的有效圈数设计需要结合工作行程计算，常规矩形弹簧的最大压缩量不超过自由高度的30%，如果是用于高频往复的工况，压缩量需要进一步控制在自由高度的20%以内，避免材料内部应力超过屈服极限导致永久变形。

　　从结构特性来看，矩形弹簧的截面长宽比直接影响载荷特性，当截面长边平行于弹簧轴线方向时，弹簧的刚度更大，适合大载荷、小行程的冲压模具卸料场景；当截面短边平行于弹簧轴线时，刚度相对更低，压缩行程更长，适合自动化设备的缓冲复位场景。弹簧的两端需要设计并紧磨平的支撑圈，支撑圈的圈数一般为1-1.5圈，磨平后的端面平面度需要控制在0.1mm以内，保证弹簧安装后端面与安装座完全贴合，受压时载荷能够均匀传递到每一圈有效圈上，避免局部圈距受力过大出现断裂。

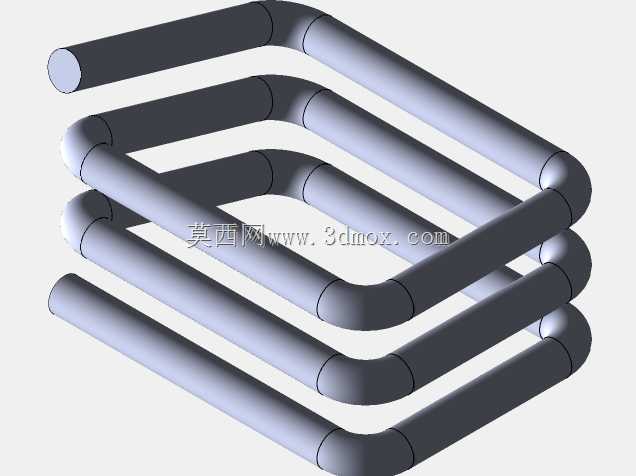

　　在实际设备应用中，这类矩形弹簧常被用于注塑模具的顶出复位机构、冲压模具的卸料板弹性支撑、重型设备舱门的开合缓冲、自动化生产线的工件定位夹具压紧等场景。相比圆形弹簧，矩形弹簧在相同安装空间下的载荷输出能力可以提升40%以上，能够有效缩小设备的整体结构尺寸，减少不必要的空间浪费。建模过程中需要注意螺旋线的升角与矩形截面的扭转匹配，每一圈的截面需要随螺旋线的走向做对应角度的扭转，保证截面始终与螺旋线的切线方向垂直，避免出现建模后截面扭曲、圈距不均匀的问题，同时要注意弹簧两端并圈位置的过渡处理，保证支撑圈与有效圈之间的过渡平滑，没有应力集中的尖角结构。

　　安装使用过程中，需要保证弹簧两端的安装面平行度公差在0.2mm以内，避免出现偏载情况，偏载会导致弹簧单侧圈距受力过大，长期使用会出现局部变形甚至断裂。如果是多根弹簧组合使用的场景，需要尽量选择刚度误差在5%以内的同批次弹簧，保证各点受力均匀，避免出现压板倾斜、工件压伤的问题。弹簧的表面处理一般根据使用环境选择，常规工况下做发黑防锈处理即可，腐蚀环境下可以选择镀锌或者镀达克罗处理，避免表面锈蚀影响材料的力学性能。
