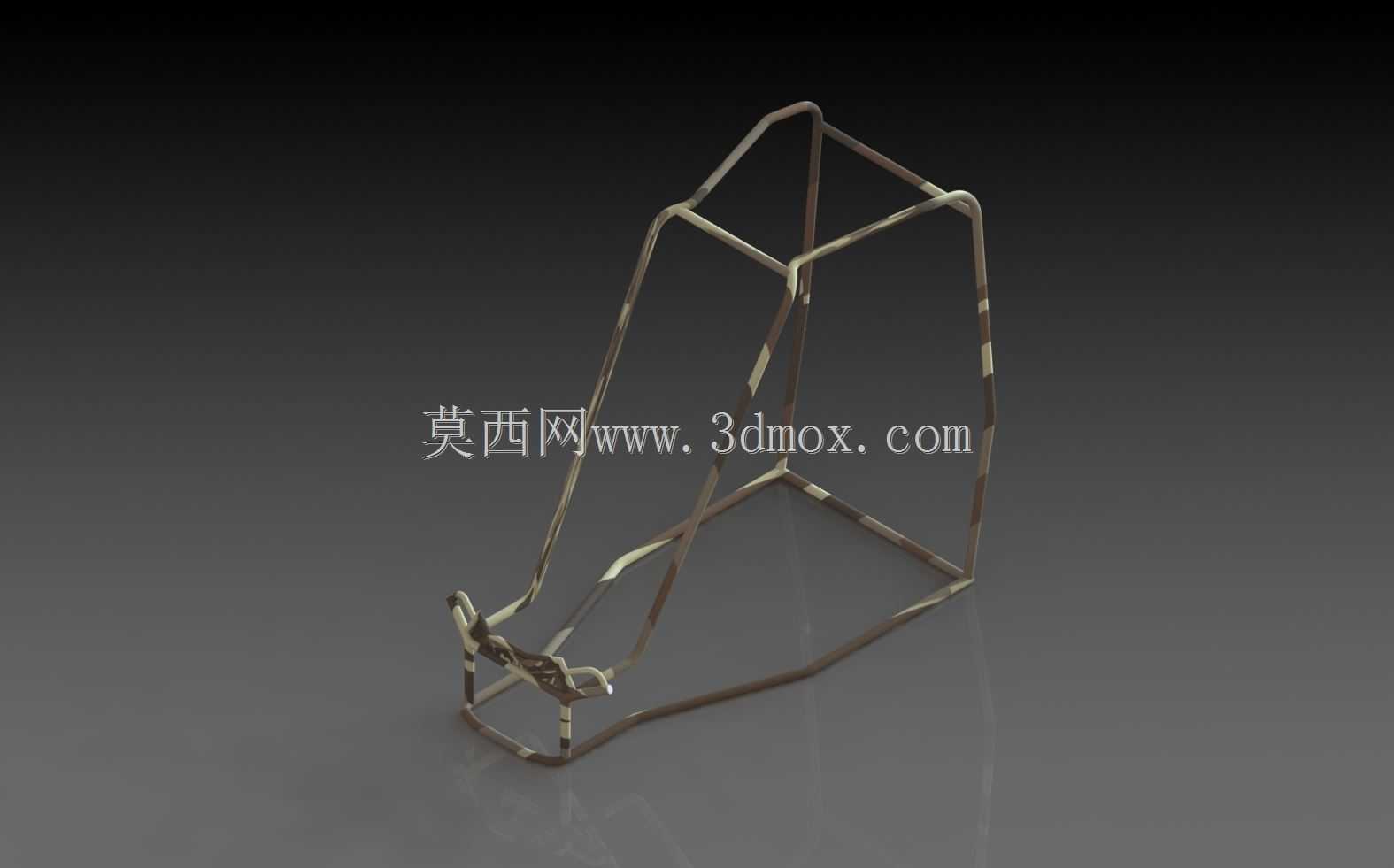

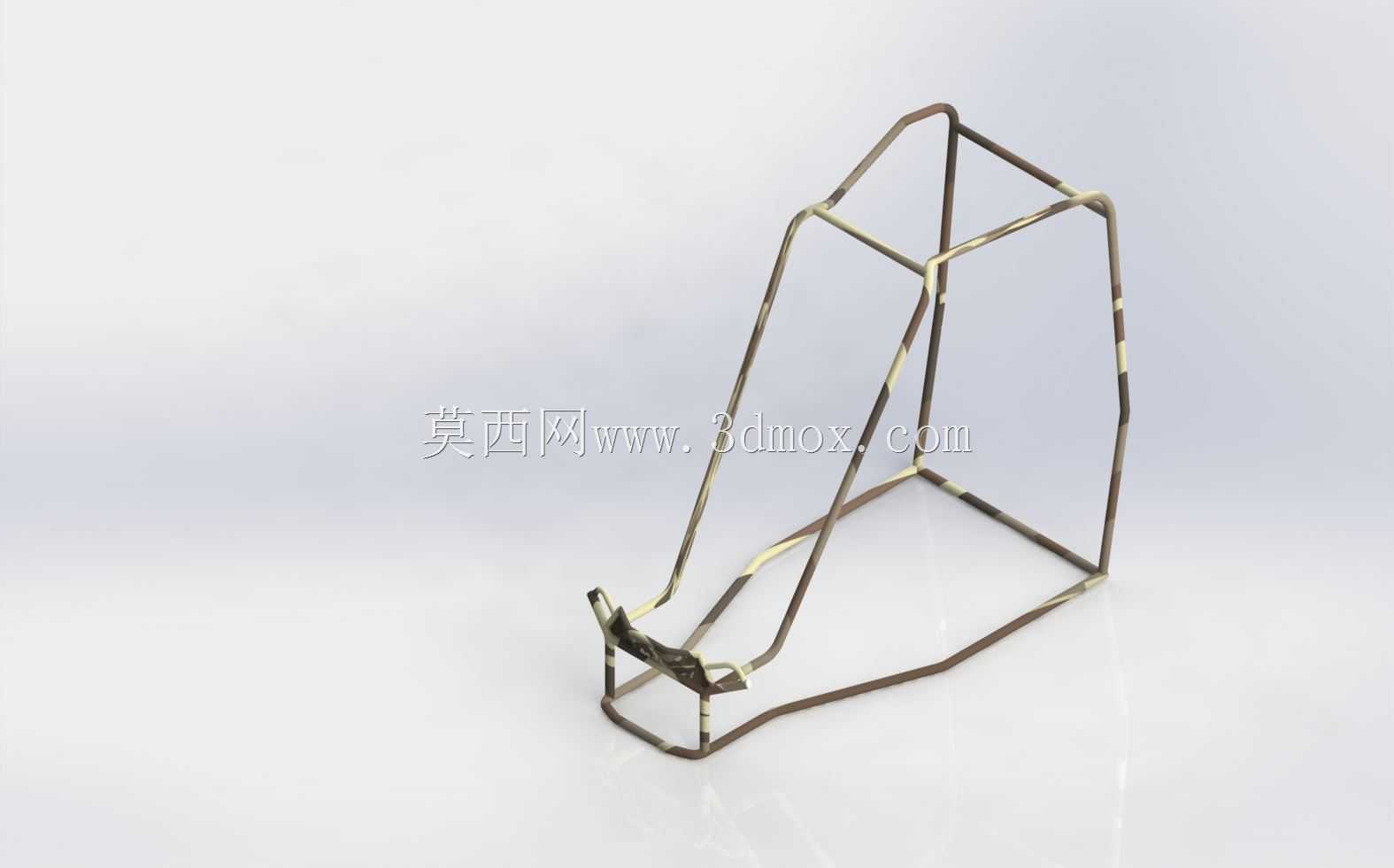

巴哈赛车管式防滚下滚笼结构设计

　　这套管式滚笼结构是巴哈越野赛车核心的安全承载构件，主要面向非铺装路面越野竞速场景下的乘员防护需求，同时承担整车动力、悬架、转向系统的安装基体作用。在越野赛事的实际运行工况中，车辆需要频繁面对飞跳、侧倾、路面冲击甚至翻滚的极端载荷，这套滚笼的结构设计首先围绕碰撞吸能与形变裕度展开，所有管材的弯折路径都避开了乘员舱的生存空间边界，在车辆发生正面撞击、侧面剐蹭、整车翻滚时，管架结构会通过预设的形变区段吸收冲击能量，避免结构侵入舱内对驾乘人员造成挤压伤害。从结构布局来看，这套下滚笼采用了空间桁架式的拓扑设计，主承力管段从车头前部的安装基座向后延伸，沿乘员舱两侧形成连续的闭合传力路径，侧部的斜向支撑管将侧向载荷快速分散到前后主环结构上，

　　底部的横向连接管则把左右侧架连成整体，避免单侧受力时出现结构开焊、变形失稳的问题。设计过程中首先确定的是乘员的坐姿边界，按照越野赛车的驾乘姿态，预留了佩戴头盔、多点式安全带后的头部、肩部、腿部活动空间，所有管段与乘员肢体的最小安全距离都满足赛事安全规范要求，不会在颠簸路况下出现肢体与管架磕碰的问题。在安装边界的设定上，滚笼前部预留了前悬架摇臂、转向机、前防撞梁的安装点位，管段的连接位置都做了贴合安装面的切口处理，不需要现场二次修配就能完成对应部件的定位焊接；后部的管段延伸至动力总成安装区域，预留了发动机、后悬架摇臂、传动系统的固定支座安装位，底部的横向管同时作为车身覆盖件、座椅安装滑轨的固定基础，所有安装孔位的同轴度、

　　位置度都按照焊接工装的定位精度做了公差预留，避免焊接变形后出现部件无法装配的问题。管材的选型上匹配了越野赛事的载荷要求，不同区段的管径、壁厚根据受力大小做了区分，主承力环采用大管径厚壁管材，斜向支撑、辅助连接段则采用稍小规格的管材，在保证结构强度的前提下尽可能降低整体重量，避免不必要的簧上质量影响车辆的操控表现。结构的弯折工艺也做了对应的设计考量，所有弯管位置的弯曲半径都符合常规弯管机的加工能力范围，没有出现过小半径弯折导致管材褶皱、强度下降的设计，管段之间的连接节点都采用了相贯线切口设计，保证管材之间的贴合面积足够，焊接后能形成稳定的传力路径，避免应力集中导致的节点断裂问题。在实际装车应用中，

　　这套滚笼不需要对原车底盘做额外的破坏性改装，所有连接点位都对应底盘上的原有安装孔位，装配时可以先通过工装定位滚笼整体位置，完成节点焊接后再逐一安装周边附属部件，后期维护时如果出现局部管段变形，也可以单独切割更换对应管段，不需要整体报废整个滚笼结构。针对越野场景下的泥水、砂石冲击问题，滚笼的管段布局没有形成易积泥的封闭死角，日常清洗时高压水枪可以直接冲净管架缝隙内的泥沙，不会出现长期积泥导致的管材腐蚀问题，外露的管段表面也预留了防腐涂层、防磨包裹的安装空间，适配赛事中的高强度使用需求。
