小型摩托车发动机曲柄活塞组合结构设计

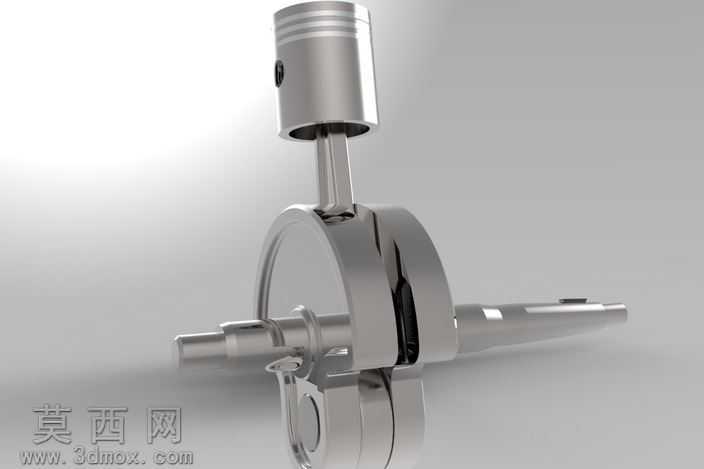

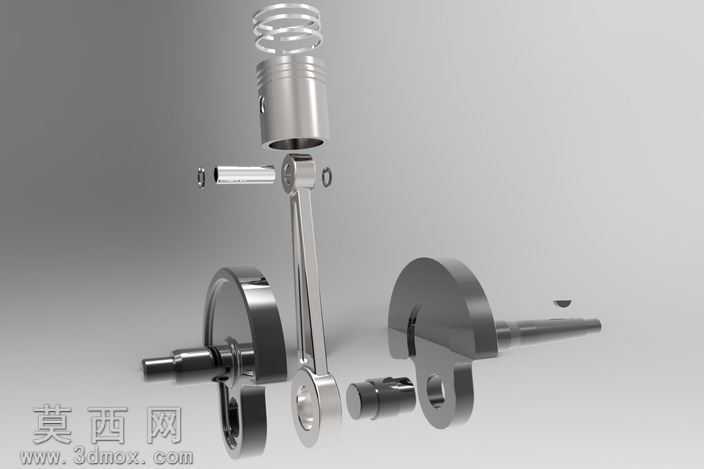

本作品为小型摩托车动力系统核心的曲柄活塞组合三维建模成果，建模过程严格遵循小型内燃机曲柄连杆机构的实际工程尺寸比例，在三维建模软件中完成全参数化特征构建。首先针对活塞部件进行结构还原，精准复刻活塞顶部的燃烧室凹面、活塞环槽的分层卡位结构、活塞销座的同轴定位特征，建模时对活塞裙部的微椭圆形变特征做了参数化处理，还原实际工况下的热形变适配结构，活塞表面采用高反光磨砂金属材质，模拟铝合金锻造活塞的真实质感，环槽部位做了细微的倒角处理，还原机加工后的边缘细节。其次针对曲柄连杆组件进行精细化建模，曲轴部分采用分体式曲柄臂结构设计，精准还原曲柄销的压合定位面、主轴颈的润滑油道通孔、平衡块的偏心配重轮廓，建模时对曲轴的动平衡配重块做了质量分布的参数化匹配，确保整体结构的转动惯量符合小型摩托车发动机的设计要求，曲柄表面采用亮面镀铬金属材质，还原精加工后曲轴轴颈的高光金属质感，连杆部分做了大小头轴瓦的分层结构设计，小头端与活塞销的配合间隙、大头端与曲柄销的配合间隙均按照实际装配公差做了参数化预留，还原真实的装配关系。整体装配过程严格按照内燃机曲柄机构的装配逻辑完成配合约束，活塞与气缸套的滑动配合、连杆两端的转动配合、曲轴主轴颈的转动约束均添加了符合机械原理的运动副约束，可直接用于运动仿真演示。渲染阶段采用三点布光方案，主光源模拟工业展厅的柔光效果，突出金属部件的轮廓转折与表面质感，辅光源补全暗部细节避免结构阴影过深丢失细节，背光源勾勒部件边缘轮廓提升整体立体感，背景采用浅灰色渐变纯色背景，突出曲柄活塞组合本身的结构特征，无多余视觉干扰。设计过程中充分考虑小型摩托车发动机的轻量化需求，在保证曲柄结构强度的前提下对曲柄臂做了合理的减重槽设计，既还原了真实量产部件的结构特征，也体现了动力部件设计中强度与重量平衡的设计思路，整体模型结构完整，细节还原度高，可用于机械原理教学演示、小型内燃机结构参考、动力系统改装设计参考等场景。
