液压系统外啮合齿轮泵结构设计

　　在液压传动系统的动力端配置选型中，齿轮泵是应用占比极高的容积式动力元件，这类元件依靠密闭工作腔的容积变化完成吸排油动作，为整个液压回路提供稳定的压力油源，常见于工程机械液压系统、机床液压站、农业装备液压回路、小型液压机具的动力单元中，承担着将原动机输出的机械能转换为液压能的核心作用，其运行稳定性直接决定整套液压系统的工作可靠性。

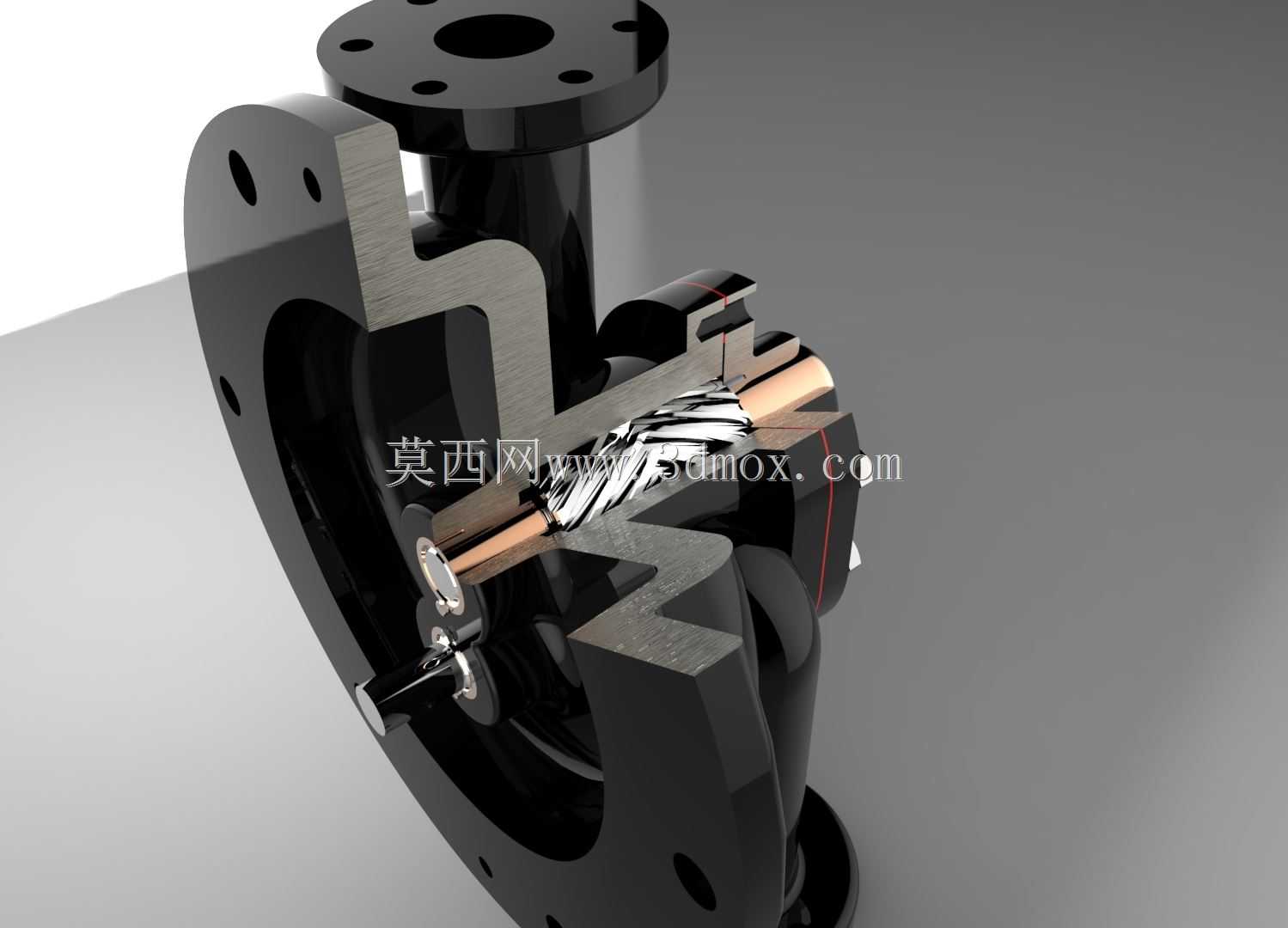

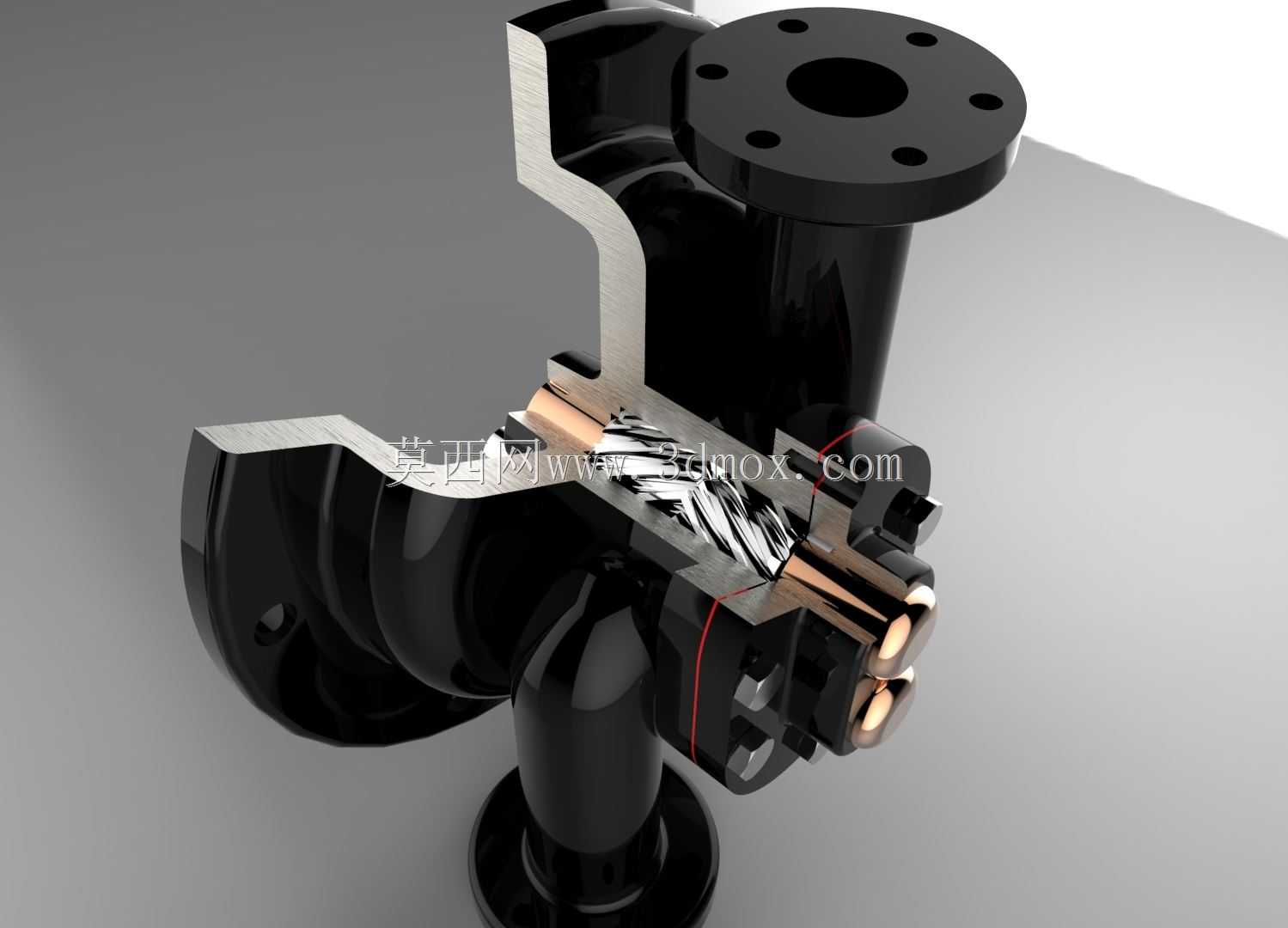

　　这款齿轮泵采用外啮合斜齿轮结构设计，区别于传统直齿外啮合齿轮泵，斜齿啮合过程的接触线是逐步变化的，能有效降低齿轮啮合时的流量脉动与运行噪声，同时提升齿轮副的承载能力，适配中高压工况下的连续运行需求。泵体采用分体式法兰连接结构，进出油口采用法兰式安装接口，可适配不同通径的液压管路连接，安装时需保证进出油口的密封面平面度符合管路连接要求，避免安装应力导致的密封面渗漏问题。

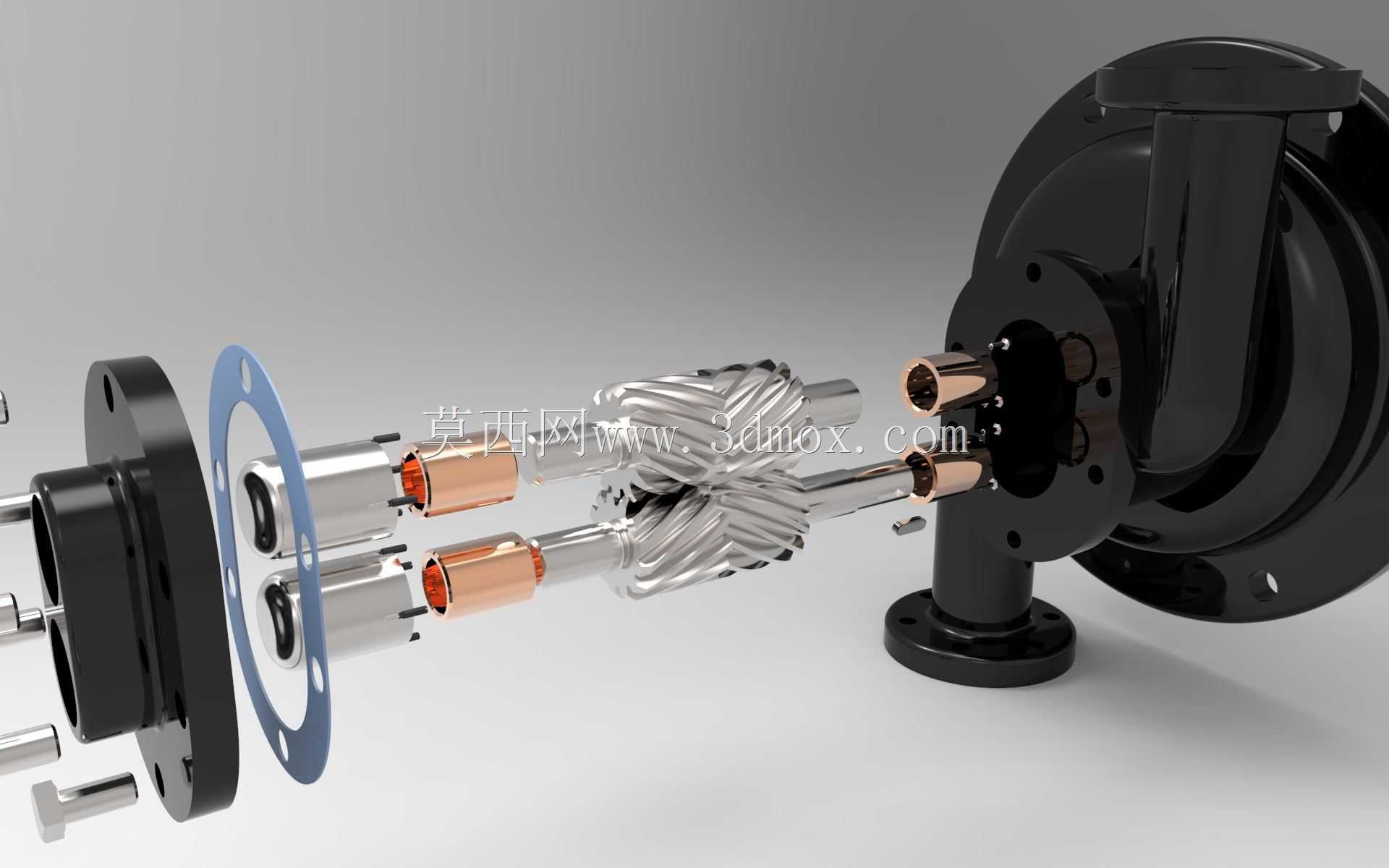

　　从结构设计逻辑来看，整泵的核心工作部件包含一对相互啮合的斜齿轮、前后端盖、泵体壳体、浮动轴套、密封垫片、连接紧固件几部分。齿轮轴采用一体化设计，齿轮与支撑轴为同一毛坯加工成型，避免了装配式齿轮的同轴度误差，提升轴系运行的回转精度。浮动轴套布置在齿轮的两端侧面，可在泵运行过程中根据压力腔的压力变化自动补偿轴向间隙，减少高压油的内泄漏量，提升泵的容积效率，这一结构设计能让泵在长期运行磨损后仍保持较好的工作效率，降低内泄导致的出力不足、油温升高等问题。

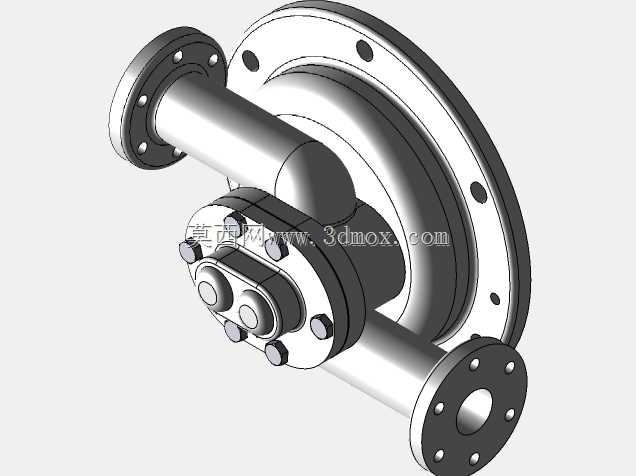

　　在安装边界尺寸上，这款齿轮泵的安装法兰采用标准止口定位结构，止口直径与安装孔位间距适配常规液压泵的安装支架尺寸，输入端可通过联轴器直接与电机或内燃机输出轴连接，安装时需保证泵轴与原动机输出轴的同轴度误差控制在允许范围内，避免轴系受附加径向力导致的轴承过早磨损、轴封渗漏等故障。泵体的整体外形轮廓紧凑，径向尺寸与轴向长度的比例适配小型液压站的安装空间，可在空间受限的设备机架内完成布置，进出油口的朝向可根据管路走向需求在装配时调整，适配不同设备的管路排布方案。

　　实际工况应用中，这款齿轮泵可适配矿物型液压油作为工作介质，运行时需保证油液的清洁度符合液压系统的污染度等级要求，避免油液中的金属碎屑、杂质进入齿轮啮合副与轴承配合面，造成部件的磨粒磨损。齿轮啮合过程中，吸油腔一侧的轮齿逐步脱开啮合，密闭工作腔容积增大形成负压，油箱内的油液在大气压作用下进入吸油腔，随着齿轮的回转，齿槽内的油液被带到压油腔一侧，轮齿逐步进入啮合，工作腔容积减小，将油液挤压进入压油管路，持续为系统提供压力油。泵体上的密封垫片采用耐油橡胶复合材质，可承受液压系统的工作压力与油温变化，避免结合面的渗漏问题，轴端密封采用骨架油封结构，可防止泵内油液沿轴端向外渗漏，同时阻挡外部灰尘、杂质进入泵体内部。

　　在结构细节处理上，齿轮的齿形经过修形处理，可降低啮合过程的困油现象，减少困油导致的压力冲击与噪声，端盖上设置的卸荷槽可将困油区的压力油引导至压油腔或吸油腔，消除困油带来的额外负载与振动。支撑轴承采用滑动轴承结构，依靠泵内输送的压力油进行润滑，无需额外添加润滑脂，减少日常维护工作量，轴承的油槽设计可保证油液顺利进入摩擦面，形成稳定的润滑油膜，提升轴承的使用寿命。整泵的所有过流部件表面都经过精加工处理，降低油液流动过程的沿程阻力，提升泵的吸油性能，避免高转速下的吸空问题。

　　选型适配时，这款齿轮泵可根据系统所需的流量、工作压力参数匹配对应转速的原动机，其输出流量与转速基本呈线性关系，可通过调整原动机转速实现输出流量的调节，适配不同流量需求的液压回路。安装过程中需注意泵的旋转方向与进出油口的对应关系，避免反转导致的油封冲坏、无法正常吸油等问题，初次启动前需向泵体内注满液压油，避免干摩擦导致的内部部件磨损。日常运行过程中需关注泵的运行噪声、油温变化与出口压力稳定性，若出现压力波动大、噪声异常升高的情况，需及时检查油液清洁度、吸油管路是否存在漏气、齿轮副是否出现异常磨损等问题，保证泵的长期稳定运行。
