卡车V12发动机连杆组件三维设计作品

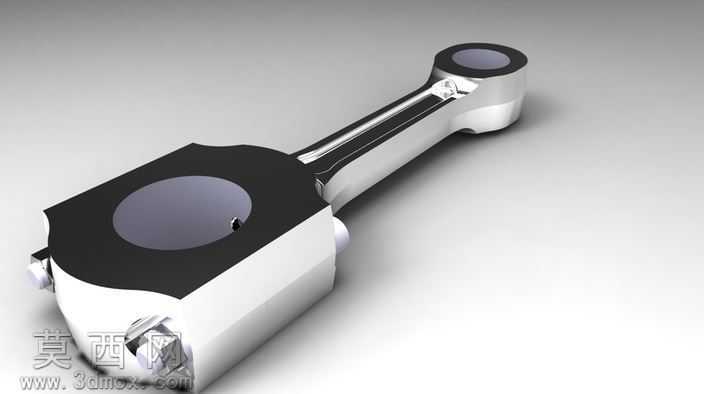

本作品为适配旧款卡车V12发动机的连杆组件三维建模成果，建模阶段严格参照老式大排量V12发动机连杆的实际工程尺寸与装配逻辑开展，首先通过草图绘制勾勒连杆大小端的轮廓基准，精准定位活塞销孔与曲轴轴孔的中心距，确保孔位同轴度、端面平行度符合内燃机零部件的设计公差要求。建模过程中对杆身采用变截面工字梁结构进行特征构建，既还原了老式卡车发动机连杆兼顾强度与轻量化的结构特点，也通过圆角过渡、加强筋布设的细节处理，还原实际工件的应力分散设计，避免应力集中导致的结构失效问题。材质与渲染阶段，针对连杆不同部位的实际加工工艺赋予差异化材质：大小端的轴瓦配合区域采用高抛光金属材质，还原精加工后的金属光泽与光滑质感；杆身主体赋予哑光合金钢材质，模拟锻造后经喷丸处理的表面肌理；活塞连接端的限位结构采用发黑处理的金属材质，区分不同功能区域的表面处理工艺差异。渲染环节搭建柔和的影棚光照环境，通过多组面光源补光消除模型表面的生硬阴影，调整环境反射参数凸显金属材质的反光特性，同时添加细微的环境闭塞效果，强化连杆组件各部件的装配层次与结构立体感。设计思路上，该模型完整还原了老式V12发动机连杆与活塞销、曲轴轴颈的配合接口，大小端的油道开孔、定位卡槽、螺栓连接位等细节均做了1:1还原，既可以作为内燃机结构教学的演示模型，也能够用于发动机拆装模拟、运动仿真的基础载体，清晰展现内燃机动力传递过程中连杆将活塞往复运动转化为曲轴旋转运动的核心功能，完整呈现了老式大排量卡车发动机动力部件的结构特征与设计逻辑。
