内置螺旋弹簧立式阻尼避震器结构设计

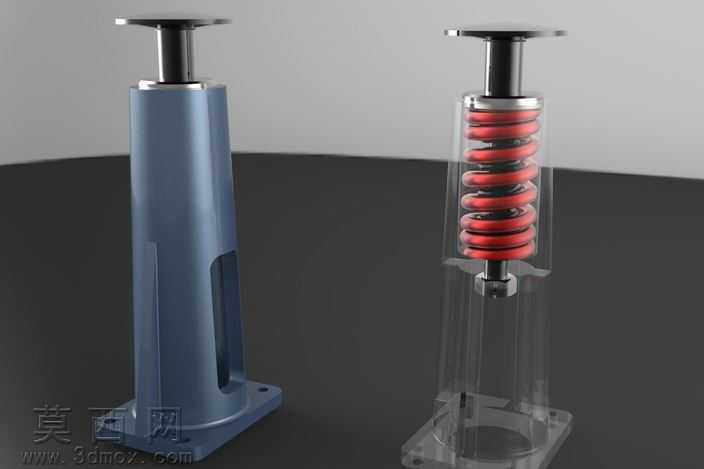

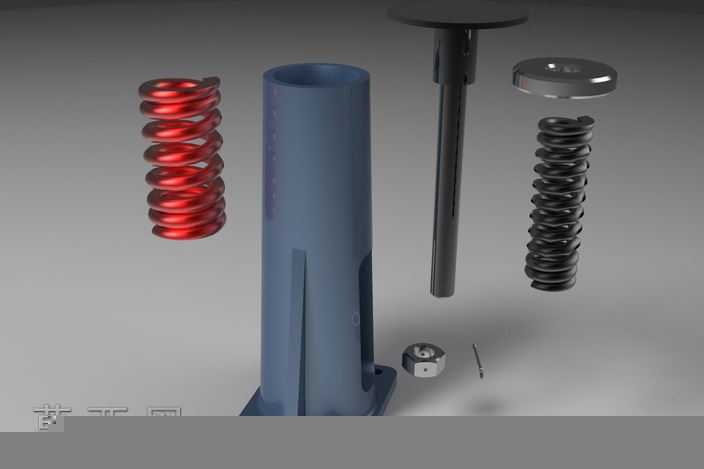

本避震器模型采用Autodesk Inventor完成全参数化三维建模，整体遵循立式阻尼减震构件的工程设计逻辑，完整还原了封闭式外壳与透明剖视两种展示形态的结构细节。建模过程中首先搭建基准装配坐标系，以底部安装法兰的中心孔为定位基准，依次完成底座支撑柱、外筒壳体、顶部安装台、活塞杆、螺旋压缩弹簧、端部限位结构的零件建模，各零件间保留真实的装配约束关系，可实现轴向的滑动运动仿真，还原避震器工作时的压缩、回弹行程逻辑。材质渲染阶段，针对不同部件匹配对应物理材质：金属外筒采用磨砂哑光蓝灰色金属漆材质，添加细微的颗粒质感模拟实际铸件的表面处理效果；活塞杆采用抛光镀铬金属材质，设置高反光度与低粗糙度表现金属光亮质感；螺旋弹簧采用亮红色烤漆金属材质，通过调整金属度与清漆层参数还原弹簧表面的涂层光泽；透明剖视版本的外筒采用高透亚克力材质，设置合适的折射率与透光率，既保证内部弹簧结构清晰可见，又保留透明材质的折射光影效果；上下安装法兰采用哑光深灰金属材质，还原结构件的厚重质感。结构设计上，该避震器采用圆柱螺旋压缩弹簧作为核心弹性元件，弹簧节距均匀、两端并紧磨平，保证受力时的同轴度与稳定性；外筒侧面开设长条形观察槽，可直观查看内部活塞杆的运动行程；底部法兰设置对称安装孔，顶部采用圆盘式安装台，适配多场景的安装固定需求；活塞杆与外筒之间设置导向限位结构，避免伸缩过程中出现偏磨卡顿问题。设计思路围绕简易实用的减震需求展开，省略了复杂的阻尼阀系结构，以直观的弹簧-套筒结构展现避震器的核心工作原理，既可以作为机械原理教学的演示模型，也可作为小型设备减震模块的设计参考，模型各零件参数可编辑，能够根据实际载荷需求调整弹簧线径、节距、外筒高度等尺寸，适配不同的减震工况要求。渲染输出时采用三点布光方案，主光从侧上方打亮模型主体轮廓，辅光补全暗部细节避免死黑，背景光勾勒模型边缘提升立体感，最终呈现出清晰直观的产品展示效果，透明剖视版本与封闭实体版本并列展示，能够同时呈现产品外观形态与内部核心结构，帮助观者快速理解避震器的组成与工作逻辑。
