单级直齿圆柱齿轮传动变速箱结构设计

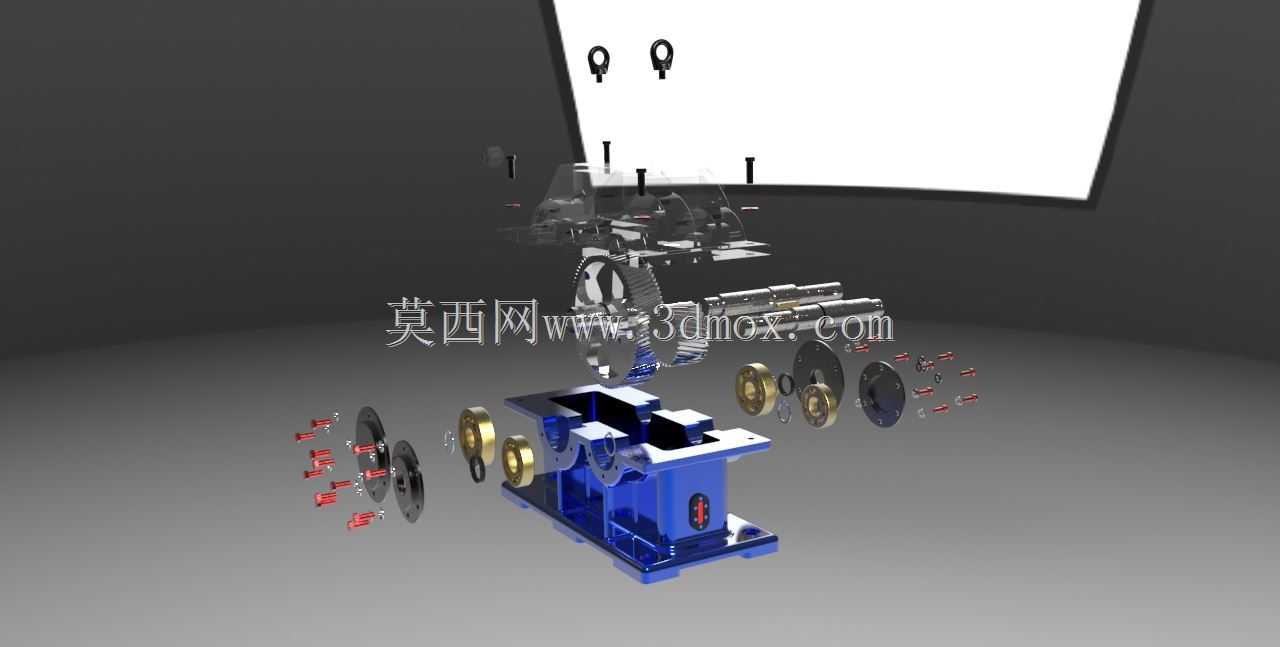

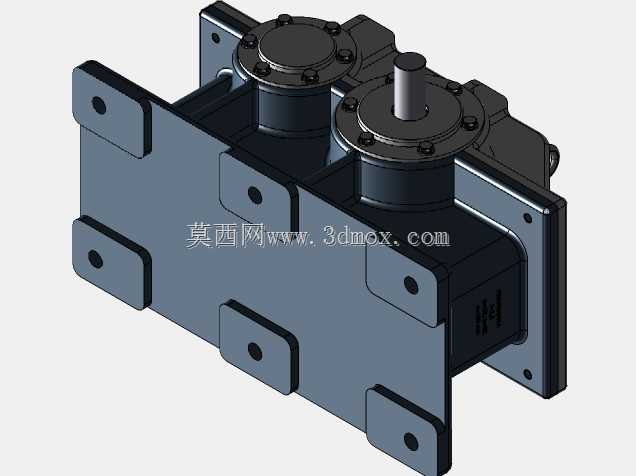

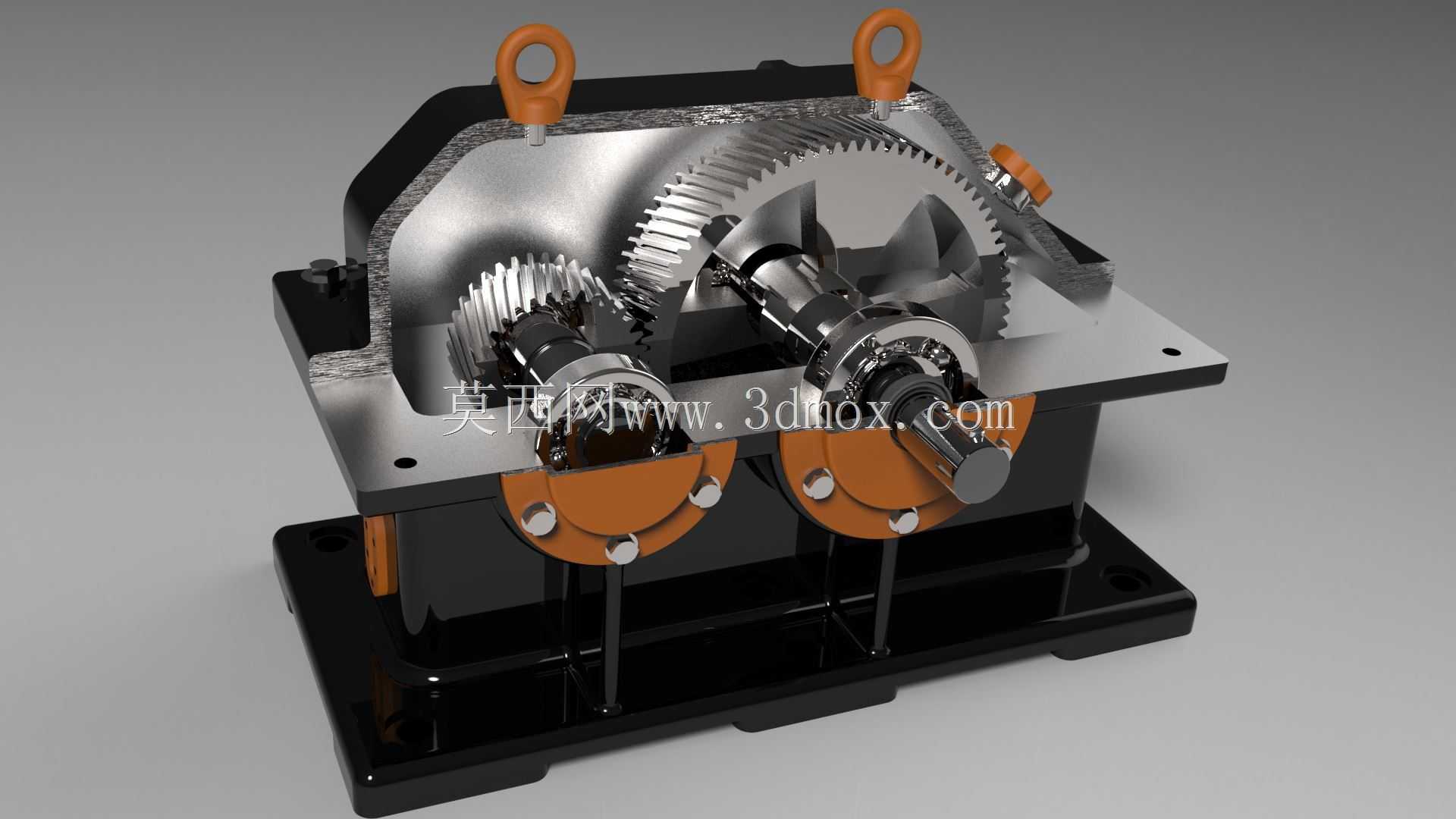

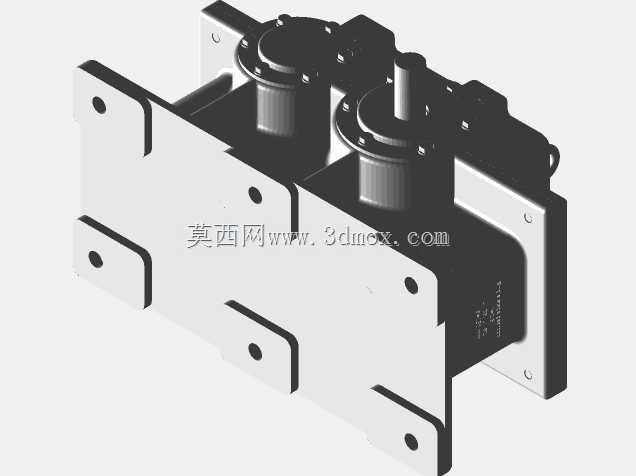

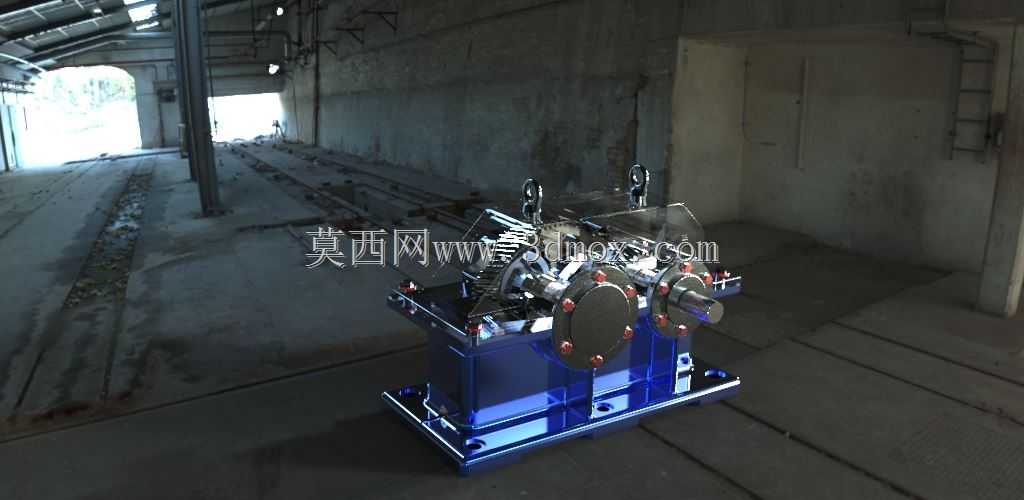

在通用机械传动场景中，这类单级齿轮变速箱常被配套在输送线、小型搅拌设备、轻工生产机组的动力输入端，用来匹配原动机高转速低扭矩的输出特性，将动力调整至工作端所需的低转速高扭矩状态，同时承担传动系统的过载缓冲、轴系支撑定位作用。从结构设计逻辑来看，建模初期需要先敲定传动比参数，再根据传递功率计算齿轮模数、齿宽系数，确定大小齿轮的齿数配比，同步核算两轴的中心距，确保传动重合度处于合理区间，避免出现根切、传动干涉问题。建模过程中先绘制轴系零件，输入轴、输出轴分别完成轴肩、键槽、轴承安装位的特征绘制，轴承选型匹配轴径与箱体轴承座孔尺寸，采用标准深沟球轴承即可满足这类中低速传动的径向承载需求。箱体部分采用剖分式设计，上下箱通过定位销、连接螺栓实现精准合箱，箱座预留安装地脚的螺栓孔位，箱盖设置吊环结构方便设备吊装转运，同时预留透气塞、油位观察、放油螺塞的安装位，满足齿轮浸油润滑的日常维护需求。齿轮装配时需要校验齿侧间隙、接触斑点的位置，确保啮合精度符合传动要求，端盖部分采用透盖、闷盖搭配密封件的结构，既实现轴系的轴向定位，也能防止箱体内润滑油泄漏，阻挡外界粉尘杂质进入箱内。安装边界方面，箱座地脚的孔距、轴伸端的直径与伸出长度都需要匹配配套设备的安装接口，输入轴端预留联轴器或带轮的安装键槽，输出轴端可根据负载需求选择平键或花键连接形式。建模完成后需要做全局干涉检查，确认转动件与静止件之间预留足够的安全间隙，尤其是齿轮齿顶与箱体内壁、轴套与轴承端面的配合间隙，避免实际装配出现卡滞问题。动画演示部分可设置齿轮啮合转动、轴系同步运转的运动仿真，直观展示动力传递路径，方便设计人员校验传动逻辑的合理性，也能用于一线装配人员的作业指导，降低装配出错概率。这类结构的变速箱传动效率高、维护便捷，在中小功率的固定传动比场景中适配性极强，建模时所有标准件都优先调用通用件库模型，既能提升建模效率，也能保证后续加工采购的通用性，降低生产制造成本。
