金属板材冲压成型模具结构设计

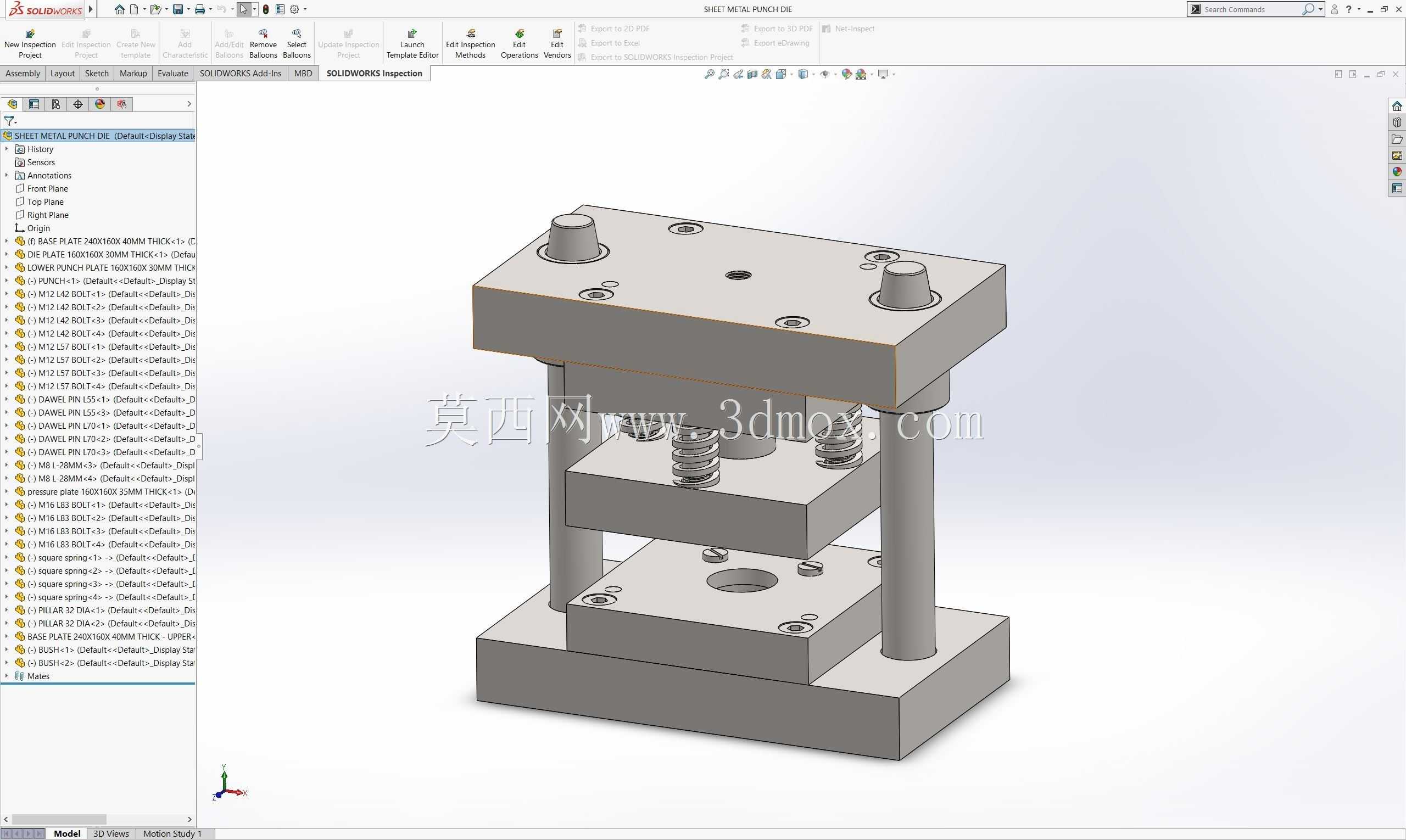

这套冲压成型工装主要面向中小尺寸金属薄板零件的批量冲制场景，适配常规开式单点压力机的安装接口，可覆盖电子五金、家电结构件、通用机械钣金配件的落料、冲孔、浅成型工序需求。整套模具采用标准后侧导柱模架结构，上下模座通过两根对称布置的滑动导柱实现合模导向，导柱与导套采用间隙配合，可在连续冲压工况下保证上下模的对中精度，避免凸凹模啃伤，同时降低模架日常维护的难度。上模部分通过模柄与压力机滑块连接，凸模固定板、卸料板、垫板依次叠装固定，卸料板内置矩形螺旋弹簧，开模状态下可将箍在凸模上的板料平稳脱出，弹簧预压量经过核算，既保证卸料力足够克服板料与凸模的抱紧力，又不会因弹力过大造成板料表面压痕。下模部分的凹模通过内六角螺钉与销钉固定在下模座上，凹模刃口采用直壁加漏料斜度的结构，直壁段高度根据冲裁料厚设置，可保证刃口多次修磨后仍有足够的使用寿命，漏料斜度可让冲裁完成的制件或废料顺畅落入压力机工作台的落料孔，无需额外人工清理。设计过程中优先考虑了加工工艺性，所有模板的安装孔、销钉孔、导柱导套安装孔均采用坐标镗加工基准，保证各零件的位置度公差在0.02mm以内，非配合面做倒角去毛刺处理，避免装配过程中出现干涉。模架闭合高度适配常用16吨到25吨开式压力机的装模高度调节范围，上下模座的安装槽尺寸符合标准模架的装夹要求，无需额外加工转接板即可直接装夹到设备上。导柱的布置避开了条料送进的路径，手工送料或搭配自动送料机时都不会产生干涉，卸料板上设置了定位销，可对条料的送进步距做精准定位，减少送料误差导致的零件报废。整套结构没有采用复杂的非标定制零件，大部分标准件都可从市面上直接采购，后续备件更换成本较低，适合中小五金加工企业做批量零件生产使用，也可作为冲压模具设计的教学参考结构，帮助初学者理解典型冲裁模的组成与动作逻辑。
