金属弹簧插销式门窗锁扣三维设计

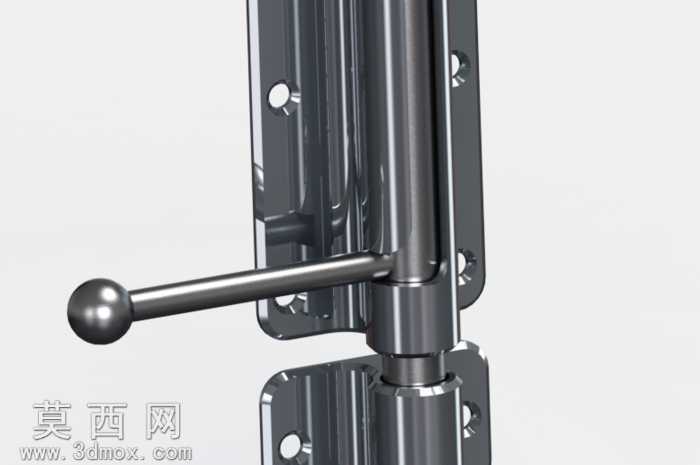

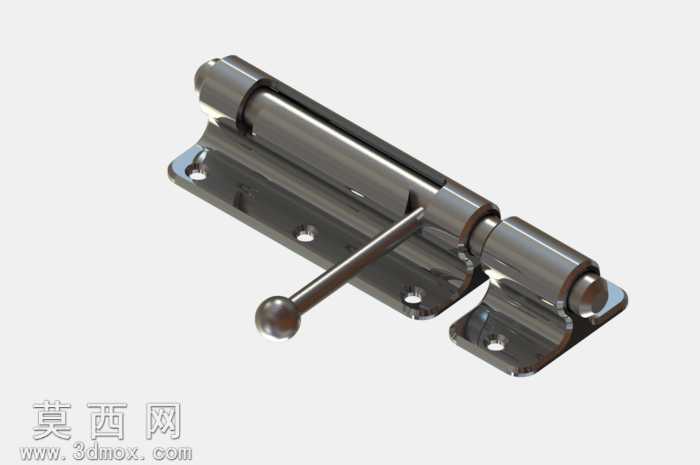

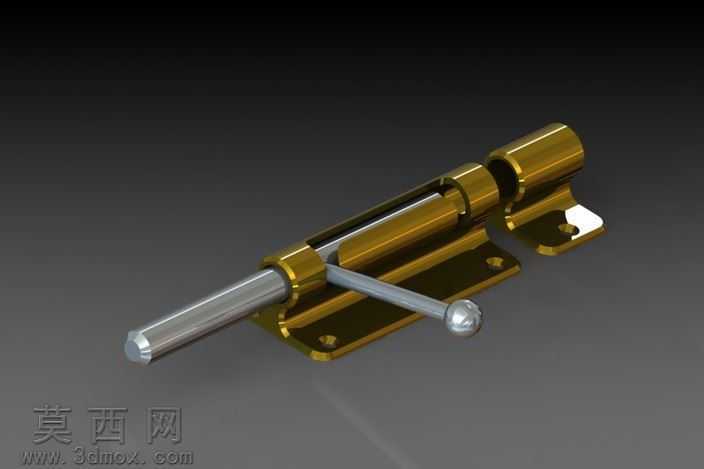

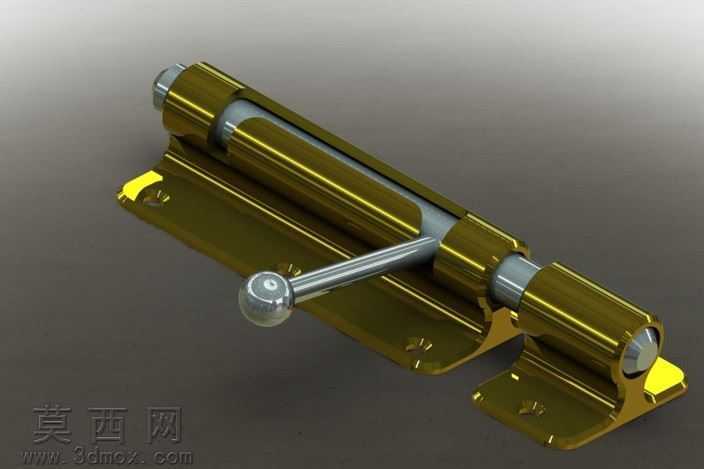

本作品为金属弹簧插销式门窗锁扣的三维建模设计，建模过程中首先对插销的整体功能结构进行拆解，将其分为固定底座、滑动销杆、操作拨杆、端部限位座四个核心组成部分，在三维软件中先通过草图绘制各部件的二维轮廓，针对固定底座的安装孔位、折弯结构采用拉伸、切除、钣金折弯特征完成基础造型，保证底座的安装贴合面平整，螺丝孔位的沉头结构符合实际五金件的装配要求。滑动销杆作为核心活动部件，建模时严格控制杆身的圆柱度公差，与底座上的导向套筒做同轴度配合约束，预留合理的活动间隙保证销杆滑动顺畅无卡滞，操作拨杆与销杆采用垂直装配结构，拨杆末端的球形握把通过旋转凸台特征生成，表面做光滑过渡处理，模拟实际五金件的握持手感。材质设置上整体采用抛光不锈钢材质，调整金属材质的反射率、粗糙度参数，还原不锈钢五金件亮面金属的质感，对边角位置做微小的圆角处理，避免尖锐棱角的同时还原冲压五金件的工艺特征，弹簧结构部分采用螺旋线扫描生成，设置合理的节距与丝径参数，模拟弹簧在销杆伸缩过程中的复位作用，在装配环境下添加同轴、重合、距离配合约束，还原插销插拔的活动行程，可实现销杆伸出锁止、收回解锁的动态效果。渲染阶段采用工作室光照环境，添加柔和的环境反射效果，突出金属表面的光泽质感与结构细节，对各部件的分模线、装配缝隙做精细化处理，让整体模型的细节还原度贴近真实量产的五金配件。设计思路上围绕门窗锁止的实用功能出发，简化冗余结构，在保证结构强度的前提下缩小整体体积，底座的两个安装耳片设计可让插销通过螺丝直接固定在门窗框体上，端部限位座对应固定在门窗活动扇上，销杆伸出时插入限位座的孔位即可实现锁止，拨杆的设计让用户无需额外工具即可手动操作插销的开合，弹簧结构可让销杆在无外力操作时保持伸出锁止状态，避免因震动导致销杆自行滑脱解锁，整体结构简单可靠，符合民用门窗五金配件的使用需求，建模过程中所有特征均采用参数化设计，可根据不同的门窗安装尺寸需求快速调整销杆长度、底座安装孔距等参数，适配不同的使用场景。
