带挂耳一体成型塑料导流漏斗结构设计

日常生产与实验场景中，漏斗是实现小口径容器流体、粉体物料精准转注的核心辅助工具，这款一体注塑成型的塑料漏斗，针对传统漏斗易滑落、收纳不便、导流残留多的痛点做了针对性结构优化。从实际使用场景出发，该漏斗可覆盖家用厨房液态调料分装、实验室化学试剂转移、小型机加工工位润滑油加注、车间粉体原料小批量转存等多类工况，适配口径从8mm到60mm不等的各类容器入口，避免转注过程中物料洒漏造成的原料浪费与场地污染。

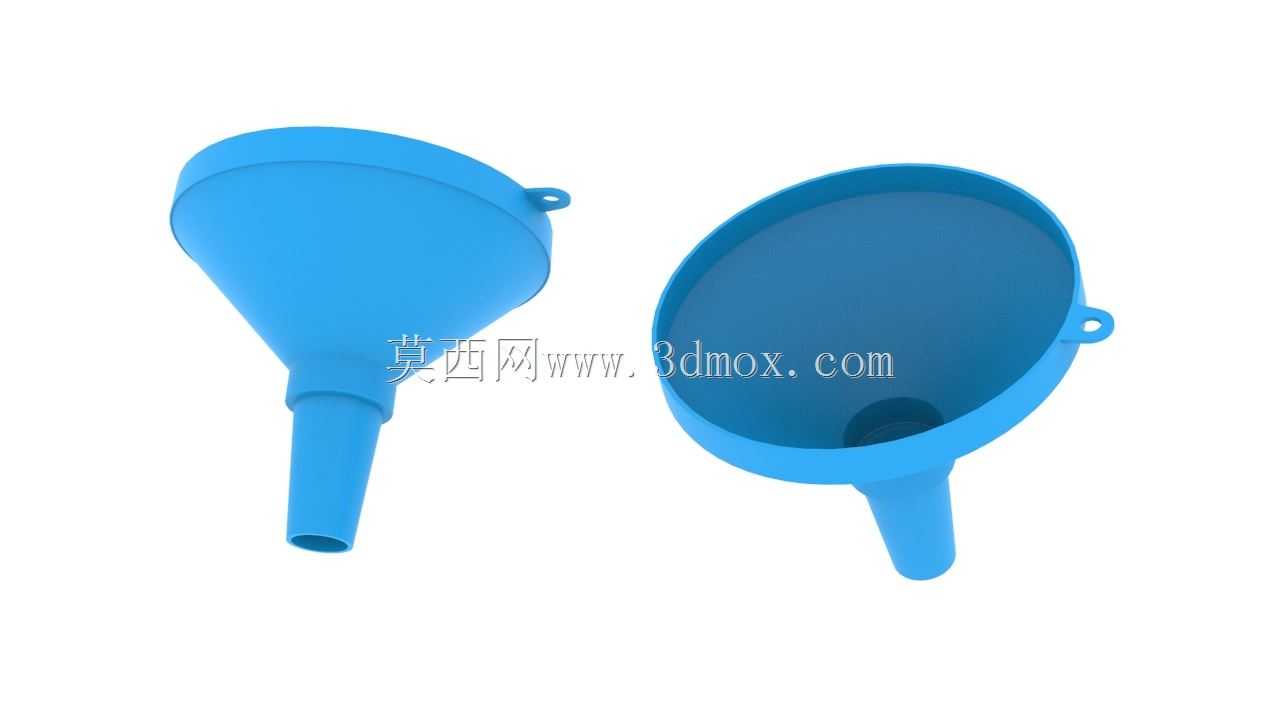

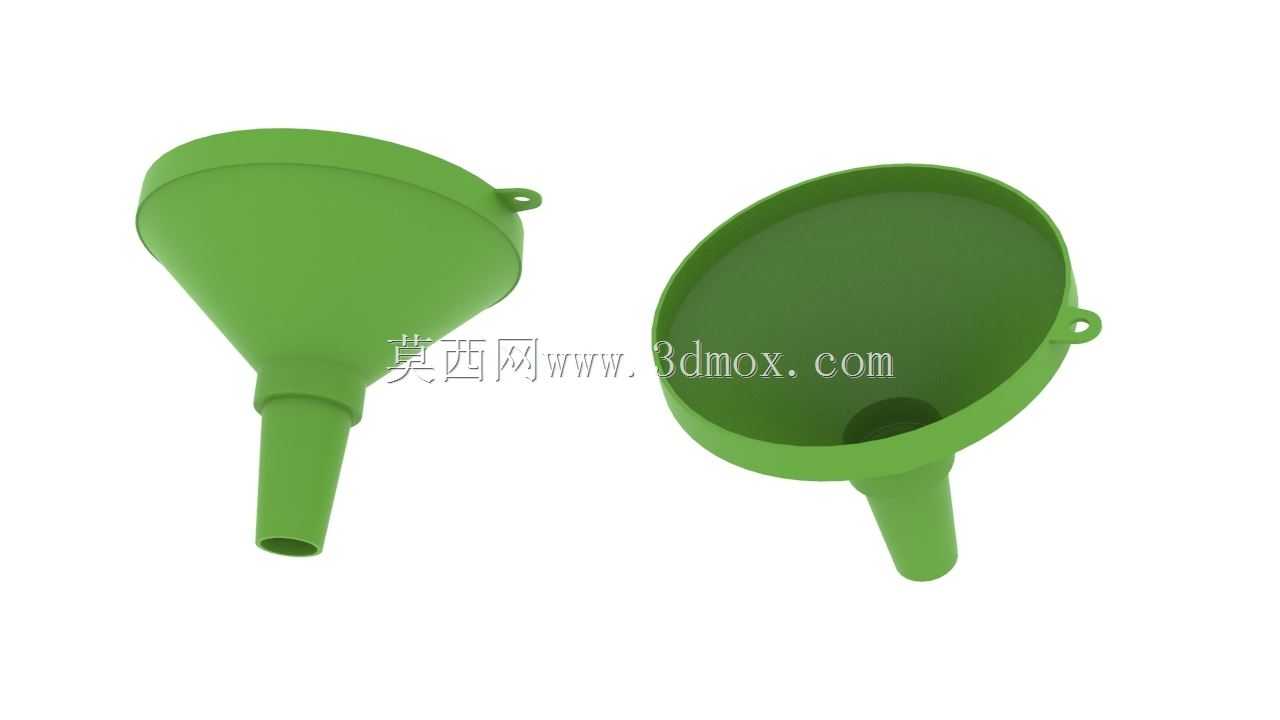

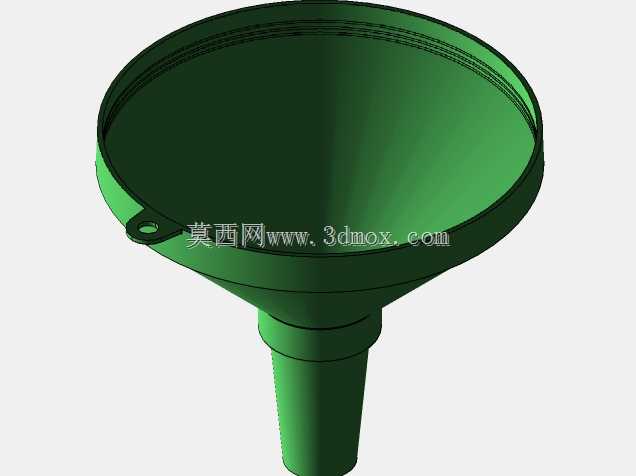

功能设计上，斗身采用上宽下窄的圆锥渐变结构，锥面倾斜角度经过反复校核，控制在32度，既能够保证流体依靠自重快速顺壁流下，不会在斗内形成积液残留，也能避免粉体物料因锥角过小出现架桥堵塞的问题。斗身侧壁靠近上边缘的位置，一体注塑成型了带通孔的挂耳结构，使用结束后可直接挂在工位挂钩、墙面挂钉上收纳，不需要额外配置收纳支架，也能避免斗身接触台面造成二次污染，适配车间、实验室的标准化收纳要求。下出料口采用等径直段设计，直段长度为15mm，插入容器入口后能够形成稳定的定位，不会因为流体冲击出现漏斗偏移侧翻的问题，直段外壁做了微小的脱模斜度，既方便注塑生产时的脱模作业，也能适配不同内径的容器口，通过插入深度的调整实现与容器口的紧密贴合。

结构细节处理上，斗身上边缘做了卷边加厚设计，厚度是斗身壁厚的1.8倍，既能够提升整体结构的抗变形能力，即使受到轻微挤压也不会出现斗口变形影响导流的问题，也能在倾倒物料时避免边缘过于锋利划伤操作人员。整体壁厚控制均匀，保持在2mm，既能够满足日常使用的结构强度要求，不会因为轻微磕碰出现开裂，也能控制注塑成型时的冷却周期，减少生产过程中的缩痕、变形等成型缺陷，适配大批量注塑生产的工艺要求。斗身内壁做了高光平滑处理，能够降低物料与壁面的摩擦阻力，减少高粘度流体、细粉物料的壁面残留，降低使用后的清洁难度，针对部分有腐蚀性的流体转注场景，该结构也可适配PP、PE等不同耐腐塑料原料生产，不需要调整整体结构尺寸。

安装与适配边界方面，该漏斗不需要额外的固定配件，使用时仅需将下出料口对准待加注容器入口，依靠斗身与容器口的接触即可实现稳定放置，斗身上部最大直径为120mm，整体高度为140mm，出料口内径为10mm，可满足单次最大500ml的物料暂存导流需求，不会因为斗内容积过小导致加注过程中需要反复补料，也不会因为体积过大占用过多操作空间，适配各类狭小工位的使用需求。针对部分需要固定使用的场景，挂耳的通孔直径为5mm，可通过扎带、螺丝将漏斗临时固定在支架上，实现连续化的物料导流作业，不需要人工持续扶持，降低操作人员的重复劳动强度。
