38mm规格实心板小型合页结构设计

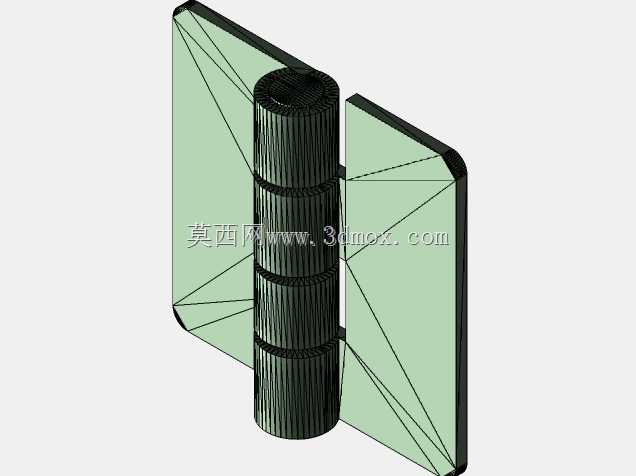

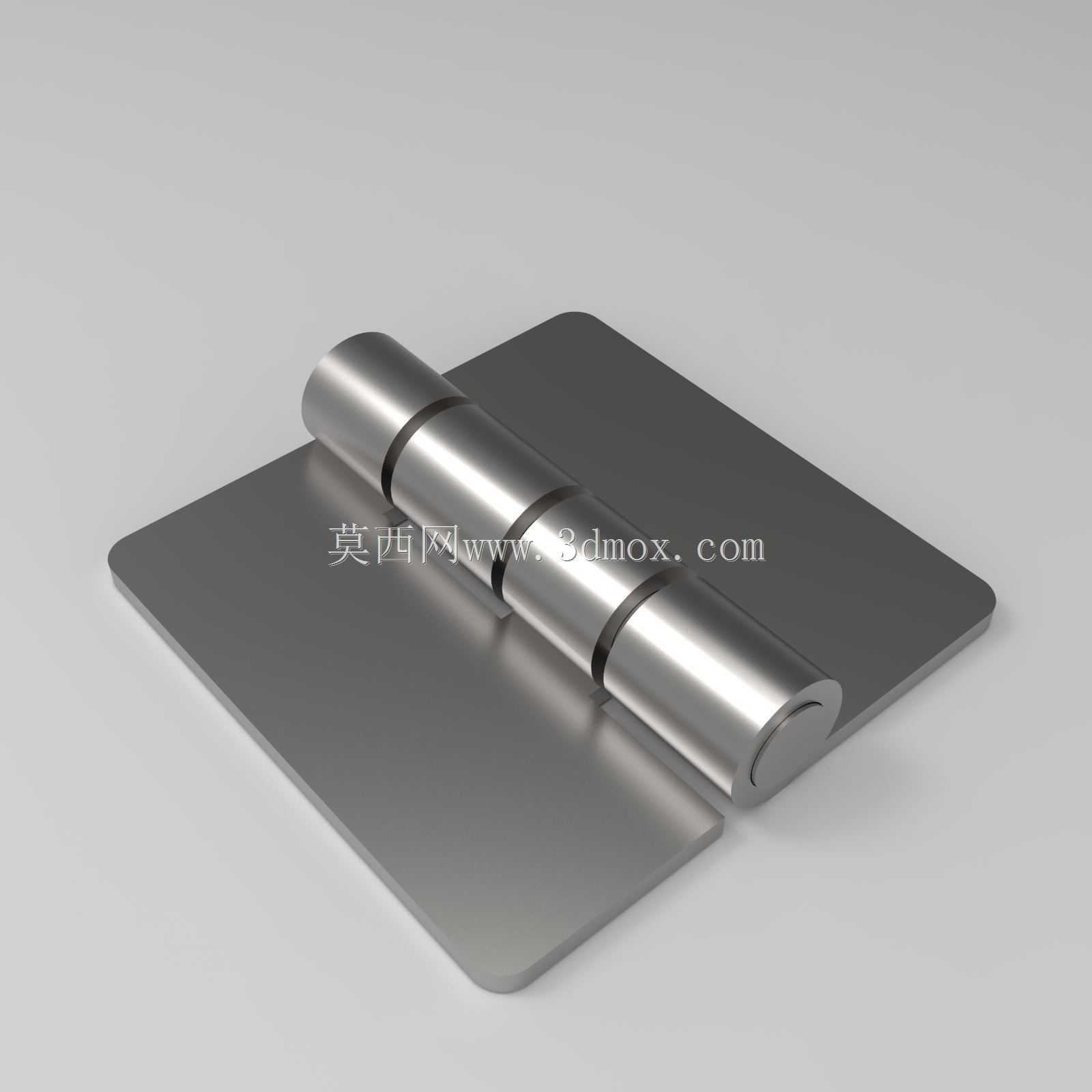

日常做小型设备外壳、仪器检修舱门、轻薄型配电箱柜门的铰接结构选型时，经常会遇到安装空间局促、门板承重不高但需要反复开合无松旷的需求，这类场景下大规格合页不仅安装位冗余，外露的结构也会破坏设备外观的整体性，这款小型铰接件就是针对这类窄空间安装场景做的结构设计。从安装边界来看，单片合页板的外形尺寸控制在38mm见方，安装时不需要在门板和门框上开大尺寸的沉孔，常规的M3或者M4小圆头螺丝就能完成固定，两个合页板的贴合面做了精磨处理，合页闭合状态下板件之间的缝隙控制在0.1mm以内，不会出现夹手、嵌进杂物的问题，也能避免长期开合后缝隙积尘影响转动顺滑度。设计时特意采用了实心板结构，没有做减重镂空，一方面是小尺寸下镂空对减重的意义极小，反而会削弱板件的结构强度，在频繁开合的交变应力下容易在镂空边角出现应力裂纹，实心结构的板件厚度均匀，冲压成型后平面度更好，安装后和门板、门框的贴合度更高，不会出现局部翘起导致的固定螺丝受力不均滑牙的问题。中间的铰接轴采用三段式轴套结构，相比通长轴的设计，三段式轴套在转动时的接触应力分布更均匀，开合过程中没有轴向窜动，转动阻尼均匀，不会出现某一段卡滞、某一段松旷的情况，轴套和轴之间预留了合理的配合间隙，既可以满足常温下的顺滑转动，也能适应一定的温变场景，不会因为低温收缩出现转动卡滞，也不会因为高温膨胀出现抱死的问题。做三维建模的时候，所有的安装孔位都做了安装间隙预留，孔位公差按照通用五金件的安装标准设置，实际生产时不管是采用冲压成型还是铣削加工，都能直接导出工程图投产，不需要二次调整孔位尺寸。结构设计时也考虑了后期修改的便利性，所有特征都是参数化建模，用户如果需要适配不同厚度的门板，只需要调整板件厚度、轴套长度的参数，就能快速衍生出不同规格的同系列铰接件，不需要重新搭建整体结构。这类小尺寸铰接件的适用场景非常广，除了常规的工业小型设备舱门，也可以用在小型工具箱、展示柜柜门、智能家居的小型检修口位置，实心板的结构表面处理兼容性好，不管是做镀锌、喷塑还是镜面抛光，都能获得均匀的表面处理效果，不会因为结构有死角出现处理液残留、镀层不均的问题。安装时不需要额外的铰接座，两个合页板分别固定在两个需要相对转动的部件上即可，转动角度可以达到180度，满足绝大多数场景的开合角度需求，转动过程中两个板件之间没有干涉，开合到最大角度时也不会出现板件边缘磕碰的问题。
