椭圆造型智能控制器外壳结构设计

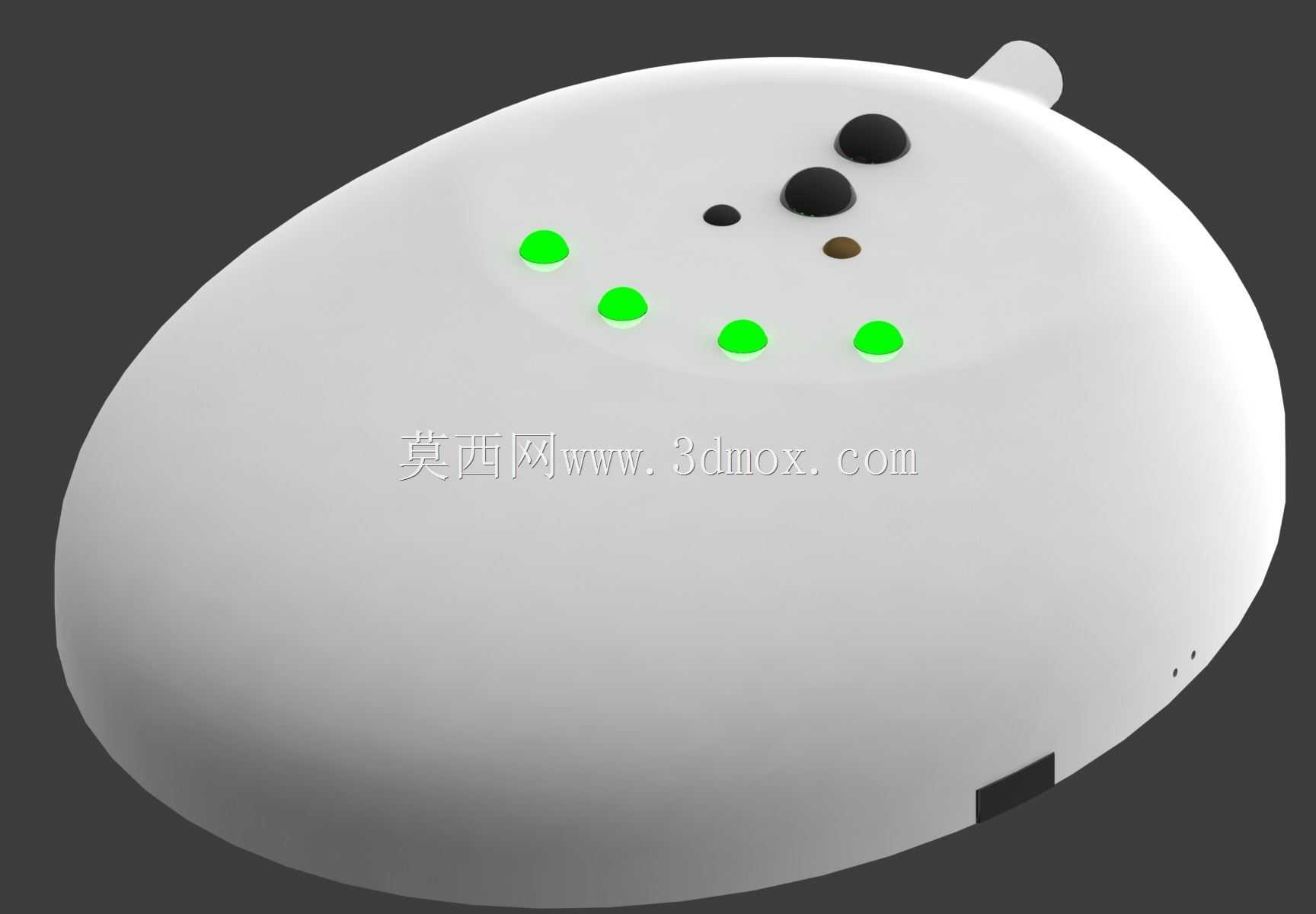

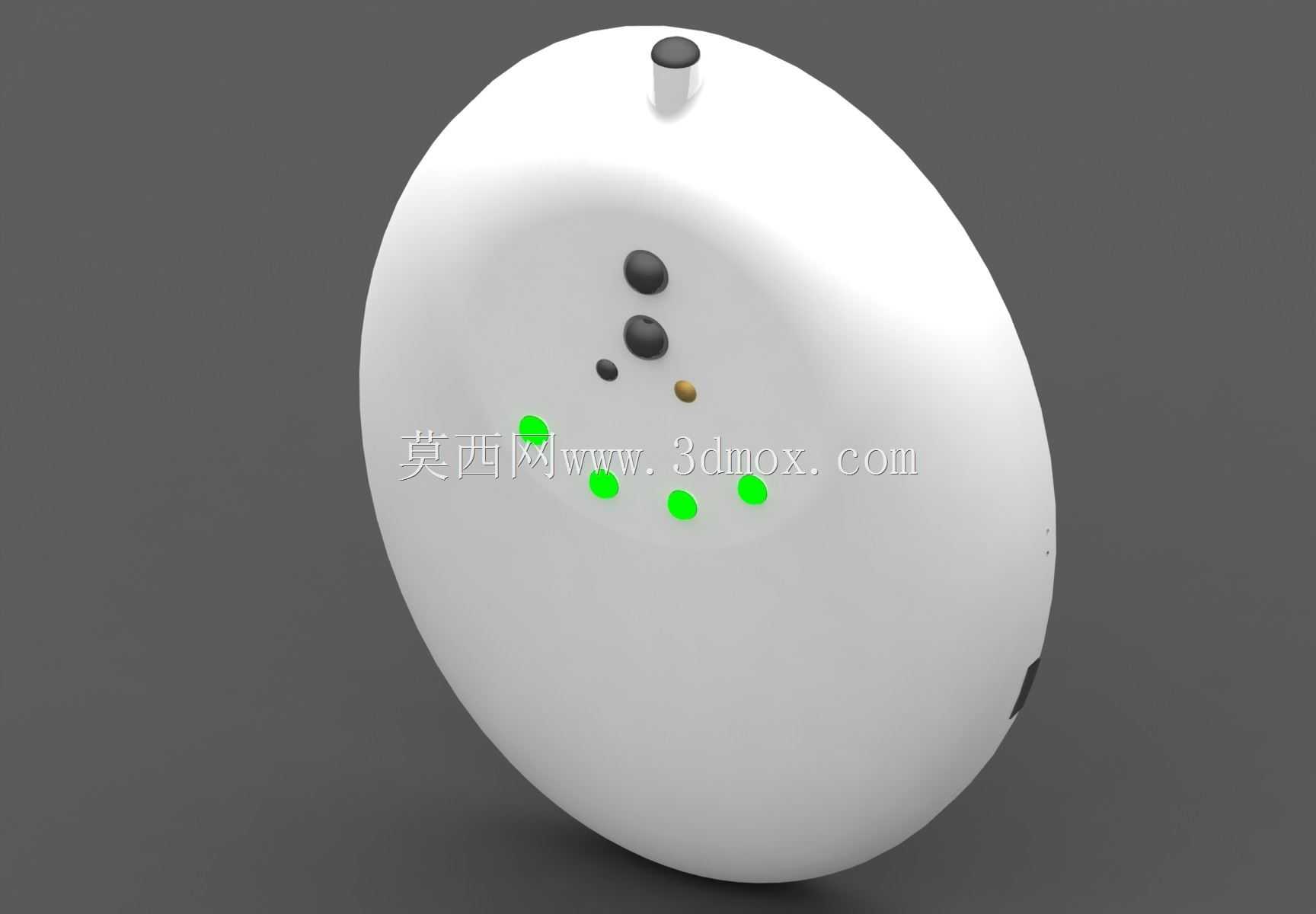

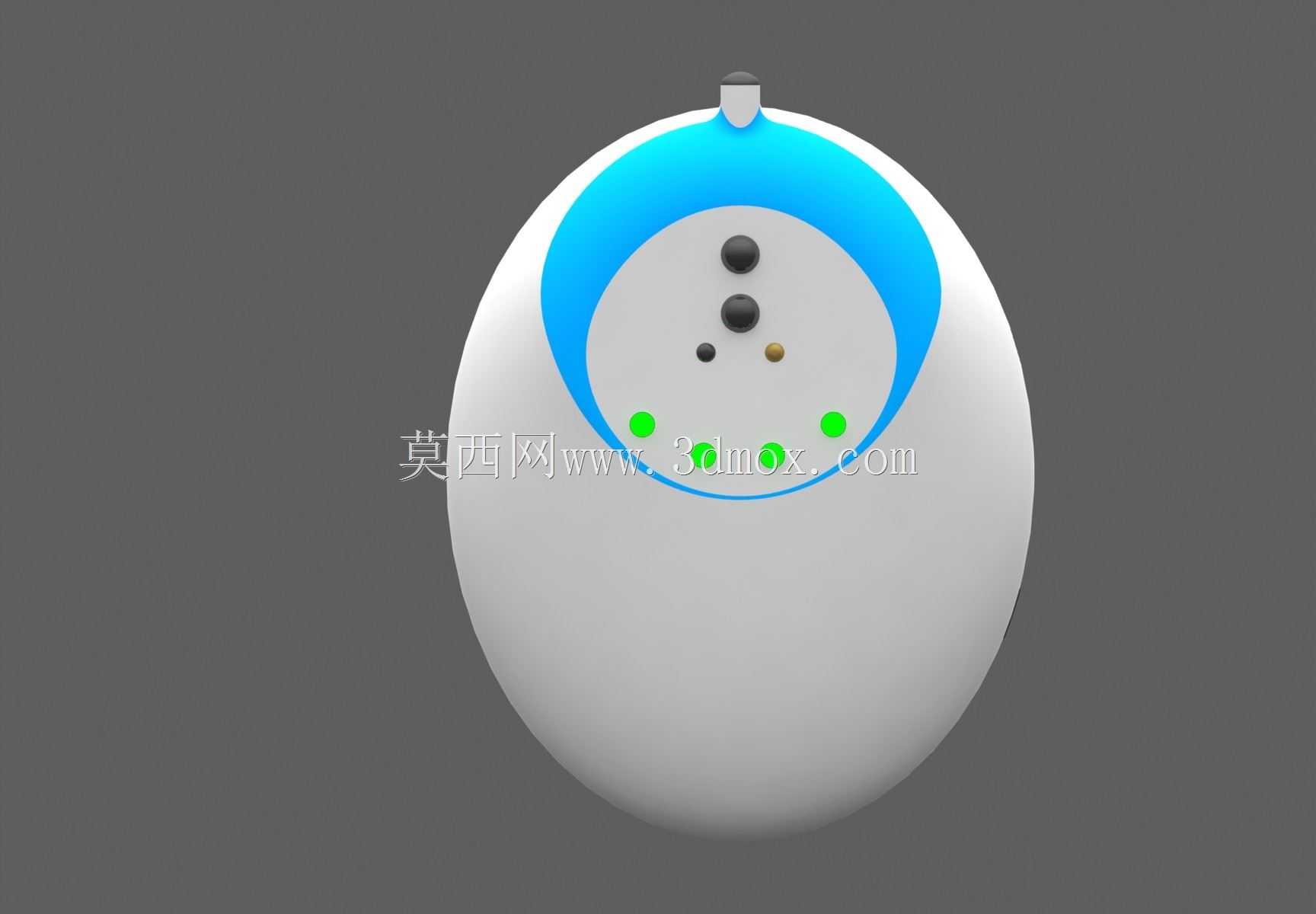

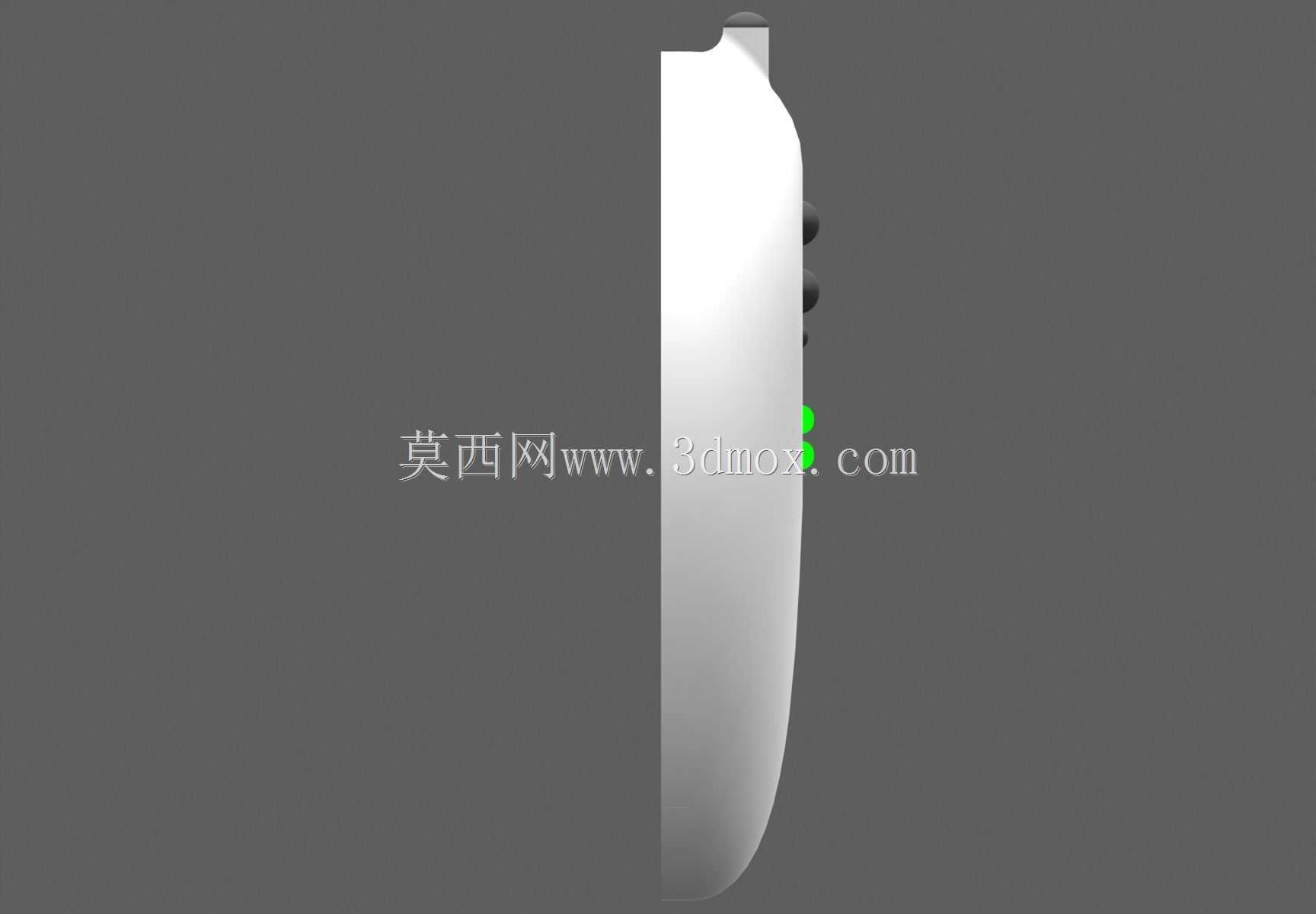

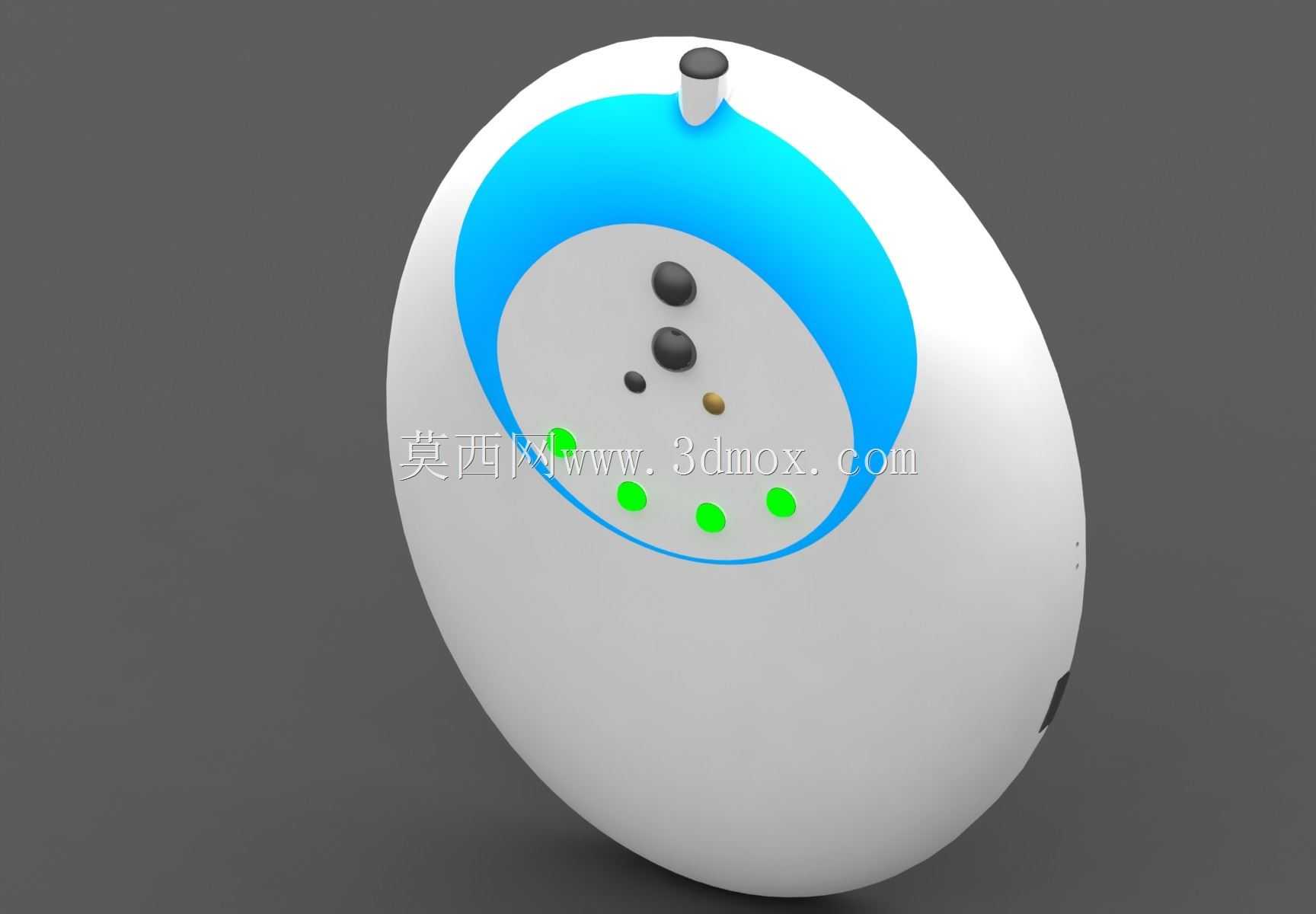

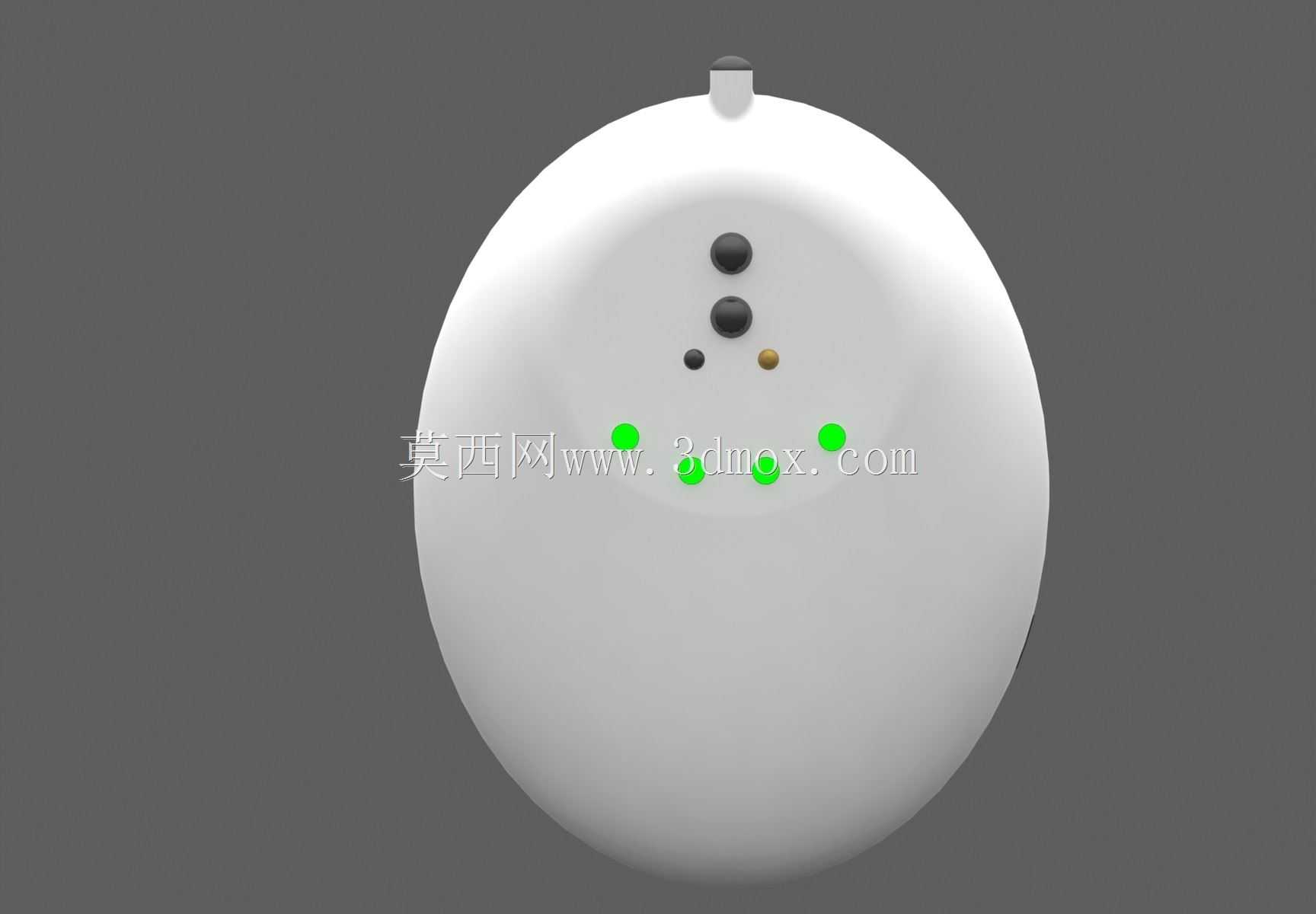

这款椭圆轮廓的控制器外壳，主要适配室内环境下的智能传感控制终端，可搭载红外传感、状态指示LED、功能按键等核心元器件，多用于智能家居、小型工位环境调控这类场景，作为终端控制单元的防护承载结构，既要满足内部元器件的安装固定需求，也要兼顾日常使用中的触感与视觉协调性。从结构设计逻辑来看，整体采用椭球形曲面过渡，没有尖锐棱角，日常摆放或手持操作时不会产生硌手感，曲面连续顺滑的特征也能减少积灰，日常擦拭清洁更方便。壳体上预留的凸起柱位是信号发射端的安装位，对应内部红外发射模块的安装高度，保证信号发射角度无遮挡；正面排布的三个小圆孔位对应状态指示LED，位置处于使用者日常观察的舒适视角，不需要刻意调整角度就能快速识别设备运行状态；旁边的三个大小不一的沉孔是功能按键的安装位，不同尺寸的按键对应不同操作逻辑，能减少误触概率，那个最小的金色点位是光敏传感器的开窗位，直接在壳体上做沉台设计，不需要额外加装传感器防护盖，减少装配工序的同时也能保证光敏元件的采光效率。安装边界上，壳体内部做了环形的安装止口，上下壳配合时采用止口定位加卡扣固定的方式，不需要额外打螺丝就能实现紧密扣合，接缝处的错位量可以控制在0.1mm以内，既满足外观要求，也能达到日常使用的防尘效果。壳体侧面预留的微小缺口是充电接口或者数据通讯接口的让位位，位置处于壳体侧下方，接线后不会影响整体摆放的平稳性，底部做了微小的平面切边，放置在桌面时不会出现滚动移位的情况。设计时特意将所有功能元件的安装位都做了统一的高度基准，内部的PCB安装柱高度一致，不需要做额外的垫高结构就能保证所有元件与壳体开窗的对位精度，曲面部分的壁厚做了均匀化处理，整体壁厚保持在1.8mm，既满足注塑成型的工艺要求，不会出现缩痕、填充不足的问题，也能控制整体壳体重量，拿取时不会有过重的坠手感。双色搭配的外观设计没有做额外的表面凸起装饰，所有色彩分界都顺着曲面自然过渡，不会因为装饰结构产生卫生死角，长期使用也不会出现装饰层脱落的问题。
