双法兰连接90度弯管管路接头

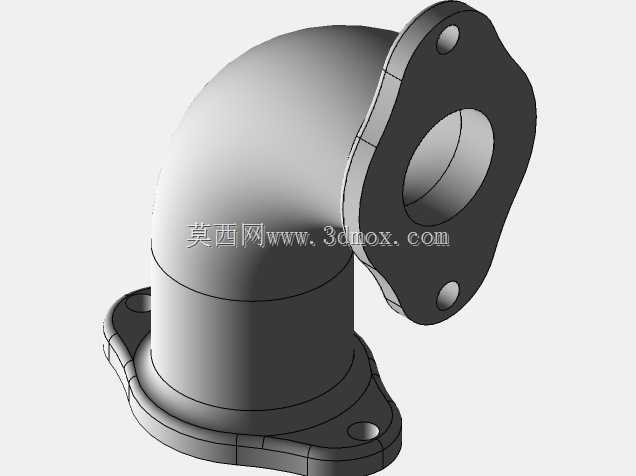

　　在流体输送管路系统的布局设计中，受安装空间限制、管路走向调整需求，经常需要用到转向类管路连接件，这款90度弯管接头就是为解决管路直角转向需求设计的结构件，在液压系统、给排水管路、气动输送回路、工业设备内部油路排布中都有广泛应用场景。从结构设计来看，该接头两端均采用三孔法兰连接形式，区别于常规螺纹连接的弯头，法兰连接的形式更适合中高压管路的固定场景，安装时通过螺栓穿过法兰盘上的三个定位孔，将接头两端分别与对应管路端的法兰盘锁紧，配合密封垫片即可实现可靠的管路密封，避免流体输送过程中出现渗漏问题。

　　设计过程中，弯管段采用平滑圆弧过渡结构，而非直角弯折结构，这一设计考量主要是为了降低流体流经转向位置时的阻力，减少流体在转角处形成涡流的概率，一方面可以降低管路输送过程中的压力损失，提升流体输送效率，另一方面也能减少带颗粒流体对管壁的冲刷磨损，延长接头的整体使用寿命。两端的法兰盘采用非对称轮廓设计，一端法兰轮廓为带三个安装凸耳的类圆形结构，另一端法兰为适配安装空间的异形三耳结构，这种差异化的法兰轮廓设计，是为了适配两端不同对接设备的安装接口尺寸，避免安装时出现孔位错位、干涉周边零部件的问题。

　　从安装边界来看，弯管的中心曲率半径经过优化，既不会因为曲率过小导致流体阻力陡增，也不会因为曲率过大造成整体安装占用空间超标，能够在紧凑的设备内部布局中完成管路转向连接，法兰盘上的安装孔采用沉孔设计，螺栓锁紧后螺栓头不会突出法兰表面，避免突出部分与周边零部件产生刮碰，也能让法兰对接面的贴合更加紧密。接头的直管段与弯管段采用等内径设计，整个流道内部没有突兀的变径结构，能够保证流体流经整个接头时流速稳定，不会因为通径变化产生压力波动，这一特性在对压力稳定性要求较高的液压控制回路、精密流体输送场景中尤为重要。

　　在实际选型应用中，这类法兰式弯头常被用在工程机械的液压管路排布、工业生产设备的冷却水路连接、化工管路的转向节点等位置，相比焊接式弯头，法兰连接的形式不需要现场焊接作业，安装拆卸更加便捷，后期维护更换时只需要拆卸两端的连接螺栓即可完成替换，不需要对整段管路进行切割焊接，能够大幅降低现场维护的工作量和作业成本。建模过程中，法兰盘与弯管主体的连接位置做了圆弧过渡处理，避免直角连接处出现应力集中问题，在管路承受压力波动、设备运行产生振动时，过渡位置能够分散应力，降低接头长期使用过程中出现开裂的风险，法兰的密封面采用平面设计，适配常规的平垫片密封形式，不需要特殊的密封件即可实现可靠密封，降低了配件采购和维护的成本。
