多规格弹性膜片联轴器结构设计

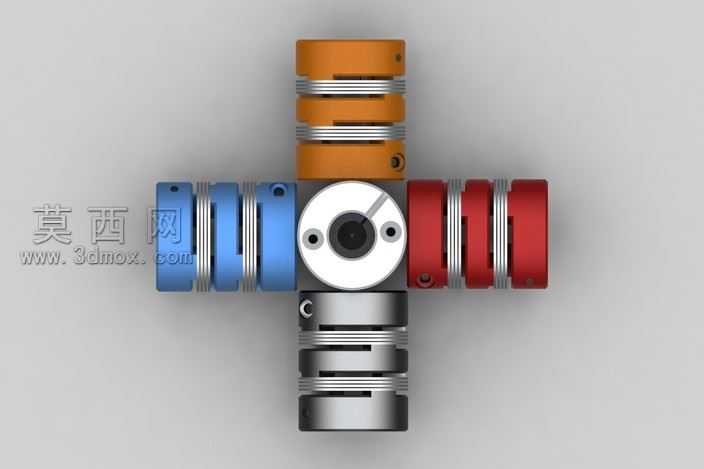

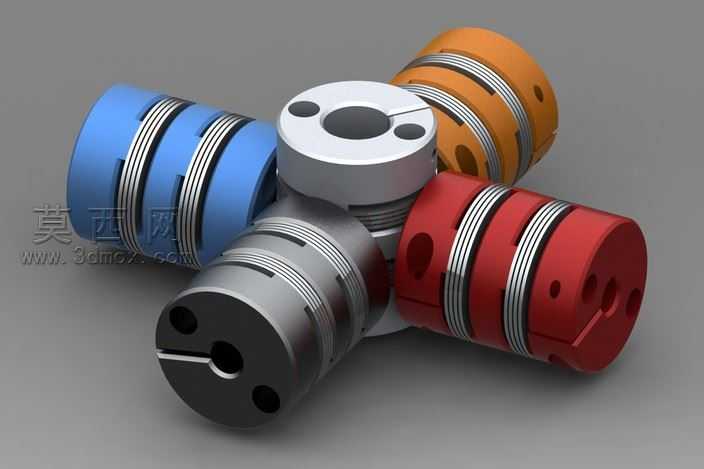

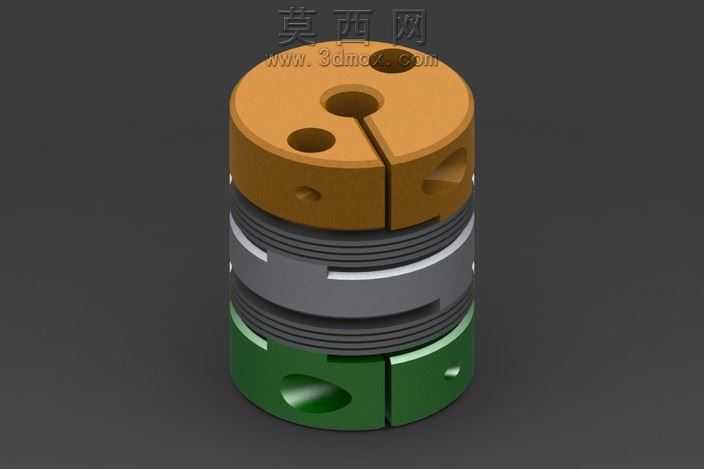

本作品为多款不同规格的弹性膜片联轴器三维建模成果，建模过程中严格遵循机械传动件的通用设计规范，先通过草图绘制完成联轴器两端轴孔、夹紧槽、安装定位孔的基准轮廓，再通过拉伸、切除、阵列等特征操作生成金属基体的基础结构。针对联轴器核心的弹性膜片组部分，采用薄壁特征叠加的建模方式，精准还原多组叠层金属膜片的堆叠结构，同时对膜片与两端金属毂的连接部位做了贴合面的细节处理，保证装配关系的合理性。材质渲染阶段，为不同规格的联轴器金属毂部分分别赋予蓝、橙、红、银灰、黑色的阳极氧化铝材质，调整材质的粗糙度、金属度参数还原工业铝件的哑光磨砂质感，叠层膜片部分赋予不锈钢材质，通过调整反射参数凸显金属薄片的光亮质感，同时在场景中添加柔和的环境光与定向补光，突出联轴器表面的结构层次与不同部件的材质差异。结构设计上，这类膜片联轴器依靠金属膜片的弹性变形来补偿两轴之间的径向、角向与轴向偏差，适用于小失调量的轴系传动场景，夹紧式的轴孔结构无需额外键连接即可实现与轴的可靠固定，安装便捷的同时保证传动过程中的无间隙传动，不同的外径与长度规格可适配不同扭矩、不同轴径的传动需求，建模时对每一处安装孔位、夹紧开槽的尺寸都做了标准化处理，确保模型可直接用于后续的装配验证、工程图导出与3D打印样件制作，整体建模精度满足机械设计领域的通用使用要求，可直观展现膜片联轴器的结构组成与外观特征。
