内燃机活塞曲柄连杆传动机构

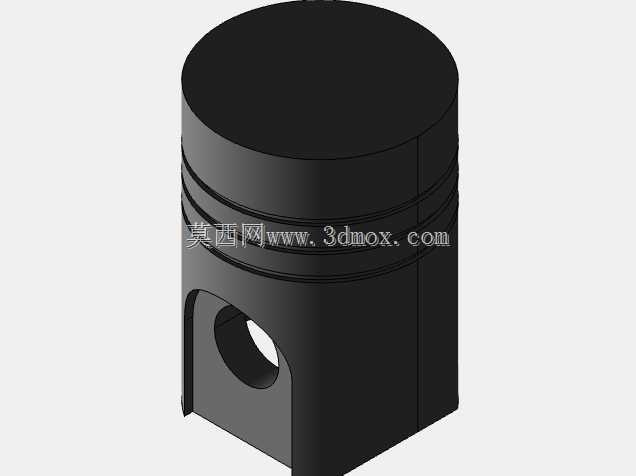

　　这套活塞缸传动结构，是往复式动力设备里最核心的运动转换单元，日常接触的车用内燃机、小型往复式空压机、柱塞式高压泵里，都能找到这套机构的同源设计逻辑。做结构设计的时候最先要卡的是安装边界，活塞的外径要和气缸内壁的珩磨面保持微米级的配合间隙，间隙过大会导致做功行程漏气泄压，间隙太小热机状态下活塞膨胀会直接拉缸，活塞上的环槽宽度、深度要和配套的气环、油环尺寸完全匹配，油环的回油孔位置要对准活塞内腔的回油通道，避免润滑油窜入燃烧室。曲柄部分的偏心距直接决定了活塞的往复行程，这个参数和整机排量、输出扭矩直接挂钩，设计时要反复核算曲柄销的受力载荷，连杆小头和活塞销的配合要留足润滑通道，大头和曲柄轴的连接要做动平衡校验，

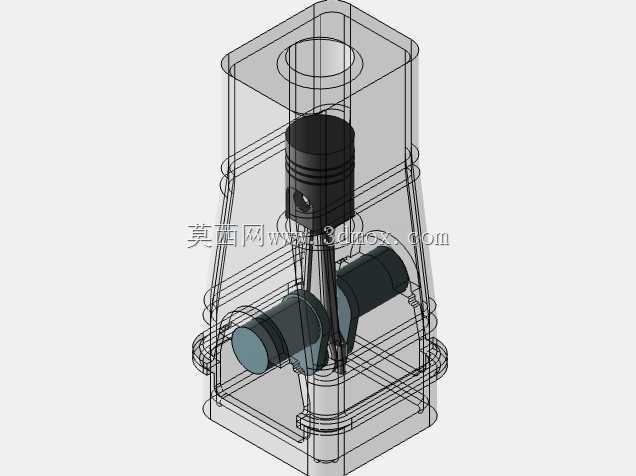

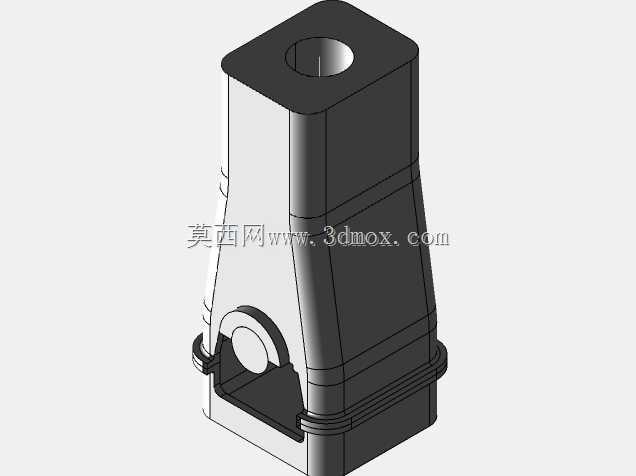

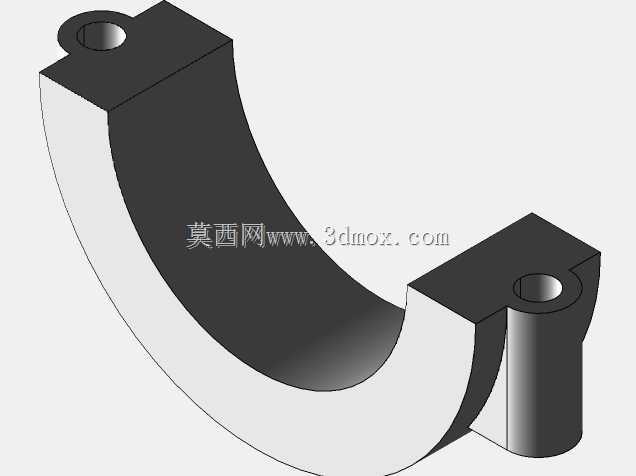

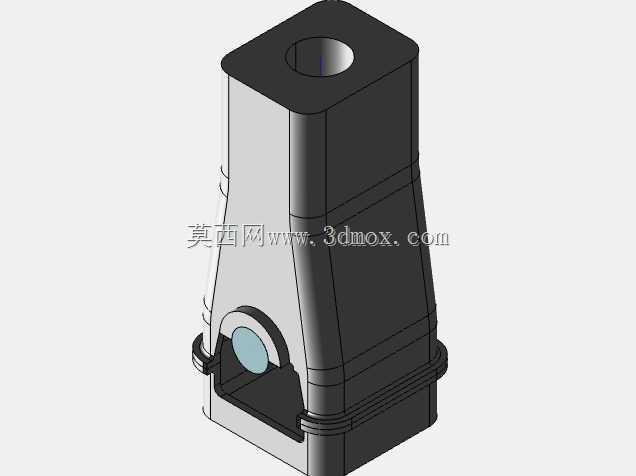

　　不然高转速运转时会产生剧烈的整机振动。很多新手建模的时候容易忽略活塞销孔的偏心设计，实际量产结构里活塞销孔往往会向主承压侧偏移零点几毫米，用来抵消做功瞬间活塞对气缸壁的侧向敲击，降低运转噪音。滑块导向部分的设计要和活塞裙部的型线匹配，冷态下裙部是微椭圆结构，热膨胀后会趋近正圆，保证全工况下和气缸壁的贴合均匀。这套结构的安装逻辑是先将连杆小头通过活塞销和活塞连接，锁好两端的卡簧避免销子窜出，再把连杆大头套到曲柄销上，紧固轴瓦盖后整体推入气缸套，最后把曲轴两端固定在箱体轴承位上。实际应用中这套机构的可靠性直接决定了整机的大修周期，每个运动副的润滑通路都要在建模时提前预留，曲轴的油道孔要和连杆大头的喷油孔对位，

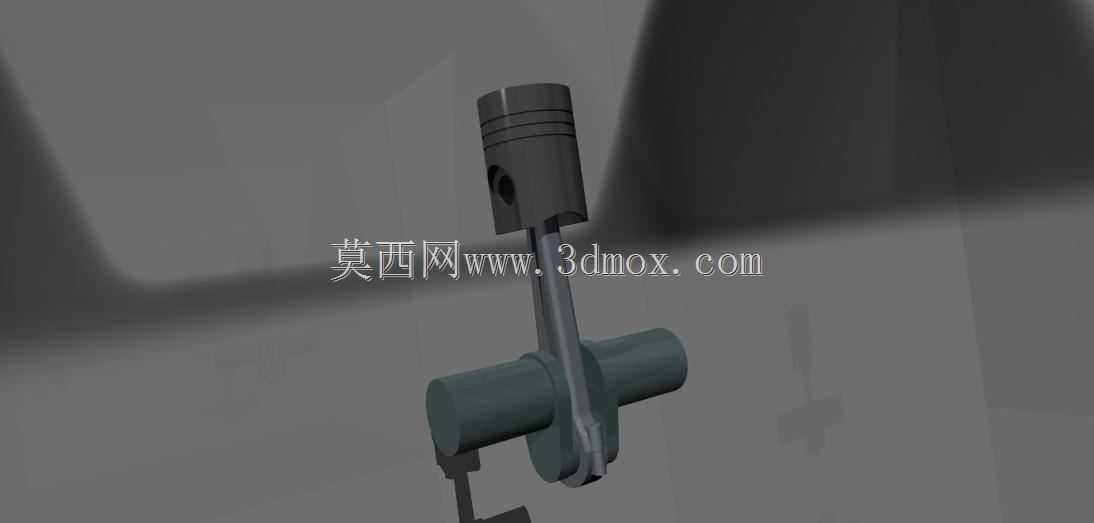

　　保证高速运转时压力机油能持续输送到活塞销、曲柄销这些摩擦面。做运动仿真的时候要重点验证活塞在上止点、下止点位置时连杆的摆角，不能让连杆和气缸套下端、曲轴平衡块发生运动干涉，曲柄的平衡块配重需要和活塞连杆组的往复质量做匹配，把一阶、二阶往复惯性力降到设计阈值内。
