CA6140车床径向回转块结构设计

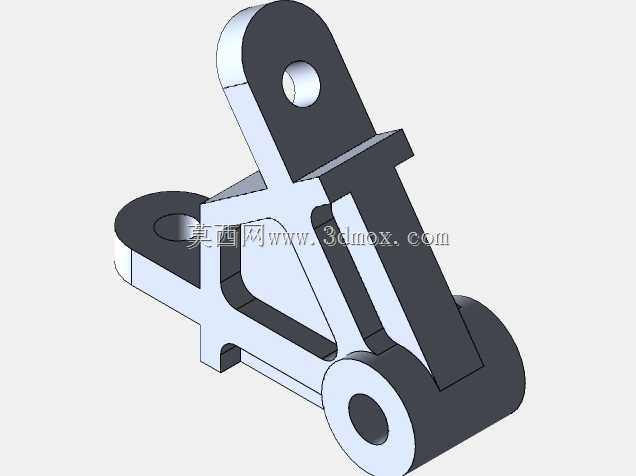

　　在普通卧式车床的进给传动与刀架换向机构中，径向回转块是承担回转力矩传递、运动方向切换的核心受力构件，这类零件的设计合理性直接影响车床操作的换向手感与传动精度，长期服役过程中若结构强度不足，极易出现铰接孔磨损、支撑臂断裂等故障，进而导致进给动作卡滞、换向定位失准等问题。从实际装机场景来看，该零件安装在CA6140车床溜板箱的换向传动链路中，三个带衬套安装孔分别对应不同的铰接点位：上方单耳孔与换向操作杆的摆臂铰接，承担操作力输入的支点作用；下方双耳结构的两个同轴孔，分别与进给传动的拨叉连杆、定位支撑轴连接，实现操作力的径向传导与运动轨迹约束。设计阶段首先要匹配车床原有安装空间的边界尺寸，

　　三个铰接孔的中心距严格遵循CA6140车床的原厂传动链几何参数，避免装配后出现运动干涉、传动死点等问题，孔位公差按照IT7级精度控制，保证与配套铜衬套的过盈配合量在0.02-0.04mm区间，既防止衬套工作时转动窜动，也预留后期磨损后更换衬套的维修余量。结构受力层面，该零件的支撑臂采用变截面斜筋过渡设计，在操作力输入的受力方向上做了加厚处理，非受力区域通过合理挖槽实现减重，整体材质选用45号钢调质处理，硬度控制在HB220-250区间，兼顾强度与韧性，能够承受换向操作时的瞬时冲击载荷，避免长期交变应力下出现疲劳断裂。零件的所有铰接孔端面都设计有沉台结构，用于安装孔用挡圈限制衬套轴向窜动，

　　外轮廓的圆角过渡全部按照R3-R5的工艺要求设计，避免热处理与机加工过程中出现应力集中，同时减少装配时对操作人员的剐蹭风险。从实际建模逻辑来看，该零件的建模过程完全遵循机加工工艺顺序：先绘制主体轮廓草图拉伸生成基础基体，再依次完成铰接孔切除、加强筋拉伸、减重槽挖除、倒角倒圆等特征，所有特征的建模基准统一以底部同轴孔的中心轴线为第一基准，上方单耳孔的中心平面为第二基准，保证后续工程图标注的尺寸链与加工工艺基准重合，减少加工过程中的基准转换误差。这类回转块在实际使用中，最常见的失效形式是铰接孔的偏磨，因此设计时在孔内壁预留了衬套安装位，日常维护仅需更换铜衬套即可恢复配合精度，无需整体更换零件，大幅降低设备的后期维护成本。装配过程中需要保证三个铰接孔的轴线平行度误差不超过0.02mm/100mm，否则会导致传动连杆卡滞，操作力大幅上升，长期使用还会加剧连杆与孔位的异常磨损。
