AVID自行车碟刹散热刹车盘转子设计

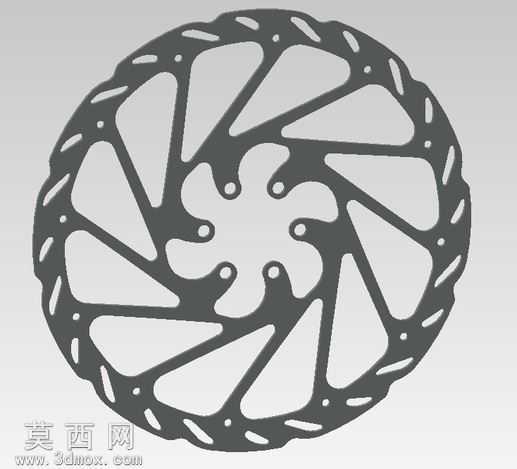

本作品为自行车碟刹制动系统的刹车盘转子三维建模设计，整体采用圆形对称式结构布局，建模过程中以实际自行车碟刹的安装尺寸为基准，首先绘制中心安装定位的基准草图，确定盘体中心安装孔的分布位置与尺寸参数，保证该转子能够适配标准规格的花鼓安装座，实现与自行车轮组的精准装配。盘体主体结构采用镂空式设计思路，在建模阶段通过草图绘制放射状分布的支撑筋结构，将盘体分割为多个均匀排布的镂空区域，该结构一方面能够大幅降低盘体自身重量，减少轮组转动时的非簧载质量，提升骑行过程中的轮组响应速度，另一方面镂空结构可以在制动过程中引导空气快速流经盘体表面，带走制动摩擦产生的大量热量，避免长时间制动导致的热衰减问题，提升制动系统的稳定性与安全性。盘体外边缘设计有连续的散热切槽结构，建模时通过阵列命令完成切槽的均匀排布，这些切槽不仅能够进一步提升散热效率，还可以在制动时刮除来令片表面附着的泥沙与磨屑，减少杂质对制动摩擦面的磨损，延长来令片与刹车盘的使用寿命。盘体表面的安装固定点位采用加厚凸台设计，在建模中通过拉伸凸台命令完成结构创建，保证螺丝安装位置的结构强度，避免制动时的巨大扭力导致盘体安装位出现变形或开裂。渲染阶段为盘体赋予不锈钢金属材质，调整材质的粗糙度与金属度参数，还原金属刹车盘经过热处理后的哑光金属质感，同时对镂空结构的边缘做圆角处理，消除建模过程中产生的尖锐棱角，还原真实产品的工艺细节。整个建模过程严格遵循机械设计的尺寸规范，所有结构的尺寸比例均参考实际量产碟刹盘的参数进行设定，既保证了结构的力学性能满足制动需求，也通过镂空造型实现了轻量化与散热性能的平衡，中心的涡旋状支撑筋结构在保证结构强度的同时，形成了富有动感的视觉效果，兼顾了实用性能与外观设计的协调性。
