激光设备用承载托盘组件结构设计

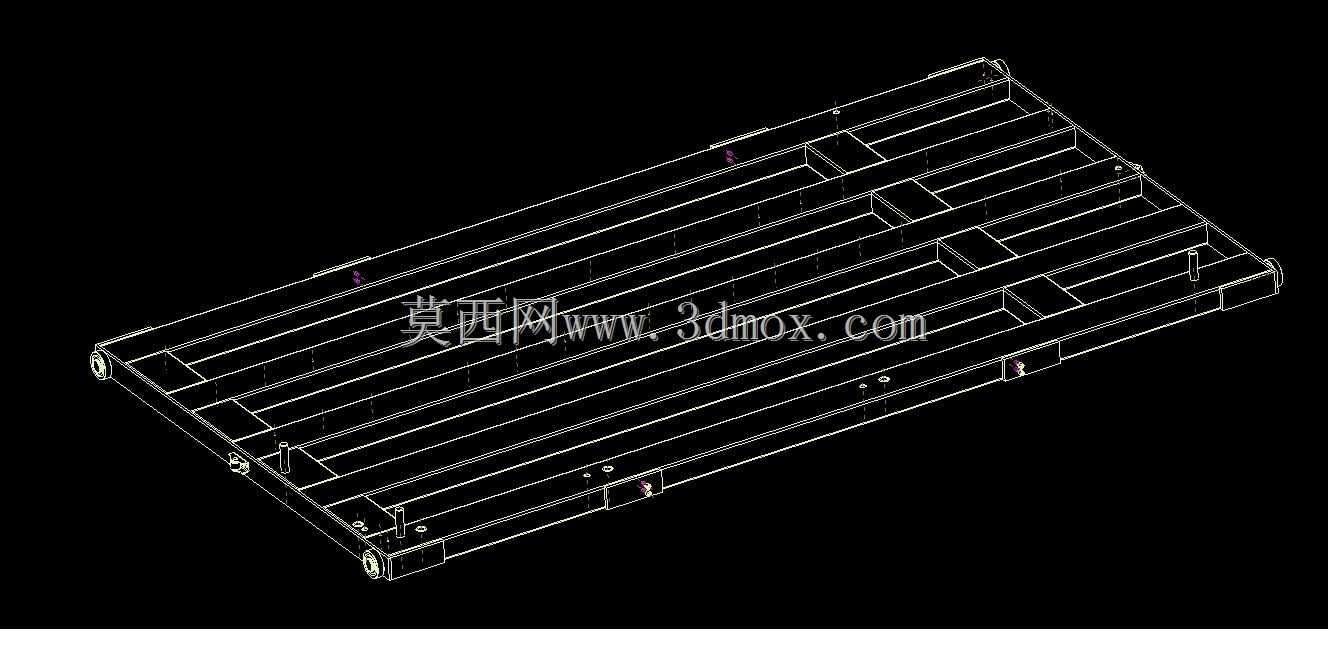

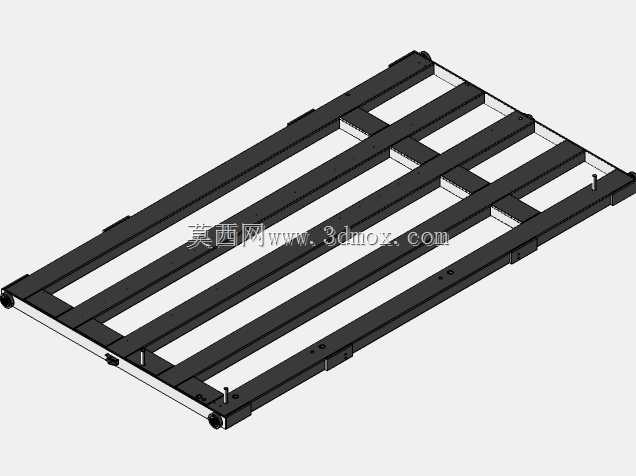

　　该托盘组件主要应用于激光加工设备的物料承载工位，作为激光切割、激光打标等工序中工件的承载基准结构，承担待加工板材、型材的定位承托功能，在自动化激光加工产线中可配合上下料机构完成物料的转运与工位切换，也可作为独立激光加工设备的固定式工作台承载结构使用。从结构设计来看，整体采用框架式焊接组装结构，主体受力构件选用标准矩形钢管拼焊成型，纵向排布多根承载梁以分散板面载荷，横向设置加强肋提升整体抗扭刚度，避免大尺寸板材放置后出现中部挠曲变形，影响激光加工的焦距精度。设计过程中优先考虑了承载面的平面度要求，所有承载梁的上表面在焊接后统一进行铣削加工，保证整体平面度公差控制在0.2mm每米范围内，满足激光加工对承载基准的精度要求；

　　框架两端设置有安装定位孔，可直接与设备主机架的安装位通过螺栓锁紧，安装边界预留了与上下料机械手的避让空间，不会干涉机械手的取放料动作。托盘侧边设置有导向定位结构，可配合板材定位挡块实现不同规格加工物料的快速定位，无需每次加工前重复校准位置；框架底部预留了拖链、传感器线路的走线空间，可集成到位检测传感器，实现物料放置状态的实时反馈。整体结构采用模块化组装思路，所有构件均采用常见标准型材加工，无需定制特殊截面材料，加工工艺性好，焊接后经时效处理消除焊接应力，长期使用不会出现应力变形；承载面可根据实际使用需求铺设不锈钢面板或者格栅板，适配不同重量、不同尺寸的加工物料，当承载大重量厚板材时，可在纵向承载梁之间增加辅助支撑块，

　　进一步提升承载能力。该结构的外形尺寸适配主流幅面的激光加工设备，安装孔位采用标准化设计，可直接替换同类型设备的原有承载托盘，无需对主机架进行额外改造；框架侧边预留的吊装孔位方便托盘组件的整体吊装与安装调试，组装过程中所有连接位置均设计有定位止口，降低现场组装的调试难度，保证组装后的整体精度符合设计要求。在实际使用场景中，该托盘组件不仅可用于激光加工设备，也可适配其他需要大平面承载的自动化设备工位，作为物料中转、工序承载的基础结构使用，结构刚度充足，维护简便，长期使用后仅需对承载面进行重新铣削即可恢复精度，使用寿命较长。
