多工位球转移击球台结构设计

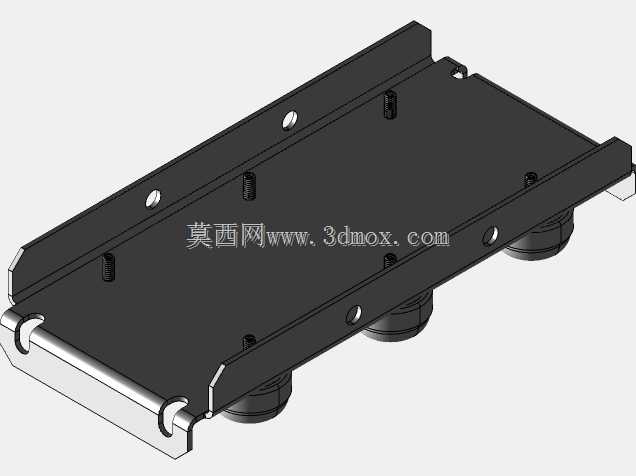

　　该结构主要应用于休闲娱乐设备中的球类输送与定位场景，常见于桌面台球类游艺设施、自动化球类分拣输送线的中转工位，承担球体的暂存、移位与精准落位功能，解决多球并行输送过程中的位置偏移、卡滞问题。从结构组成来看，整体采用长条形板式承载基座作为安装主体，基座上沿长度方向等距布置七个带环形定位槽的球座，每个球座下方设置垂直导向柱，既可以承托球体避免滚动脱落，也能在移位动作中沿垂直方向完成小幅度升降，适配不同工位的高度差需求。基座侧边设置一体式弯折护边，护边与基座本体形成半封闭导向通道，球体在横向转移过程中不会从侧边滚落，通道内预留的圆形通孔为传感检测元件的安装位，可实时监测每个球座的球体在位状态，为后续动作触发提供信号支撑。

　　设计过程中优先考虑了动作的顺畅性，球座的环形槽弧度与常用球体的外径匹配，接触面做了小倒角处理，避免球体放入或移出时出现卡涩；导向柱与基座安装孔的配合间隙控制在合理范围，既保证升降动作无晃动，也不会因间隙过小出现卡滞。基座两端设置的铰接挂耳用于整体结构与设备主体的连接，安装时可通过挂耳的腰型孔调整整体安装高度与水平度，适配不同型号设备的安装边界，整体结构的横向安装尺寸适配常规桌面游艺设备的内部安装空间，垂直方向的升降行程控制在较小范围，不会占用过多设备内部的垂直安装空间。从实际使用角度出发，该结构的所有受力部件均采用等厚板材加工，没有复杂的异形曲面，加工难度低，装配时仅需将导向柱压入球座底部、再整体装入基座对应孔位即可完成组装，

　　后期维护时单个球座磨损可单独更换，无需拆解整个结构，有效降低运维成本。结构的刚性经过校核，基座的板材厚度满足多球满载时的承载需求，长时间使用不会出现中部下弯变形，保证每个球座的位置精度，避免球体移位过程中出现对位偏差。
