嵌套式立方体镂空骰子结构创意设计

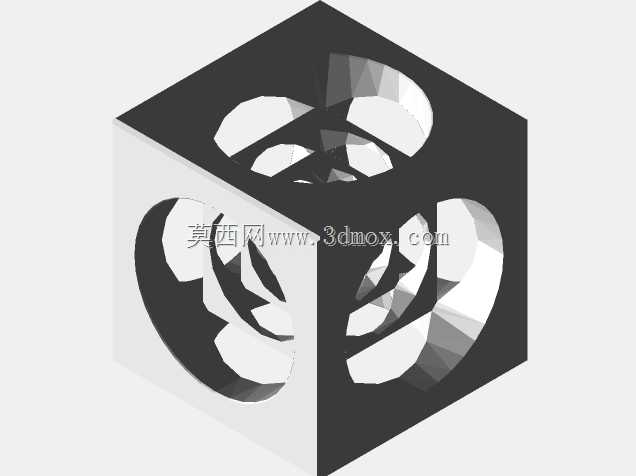

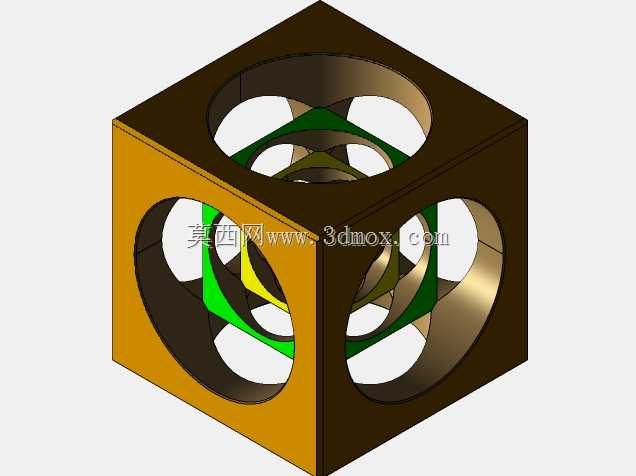

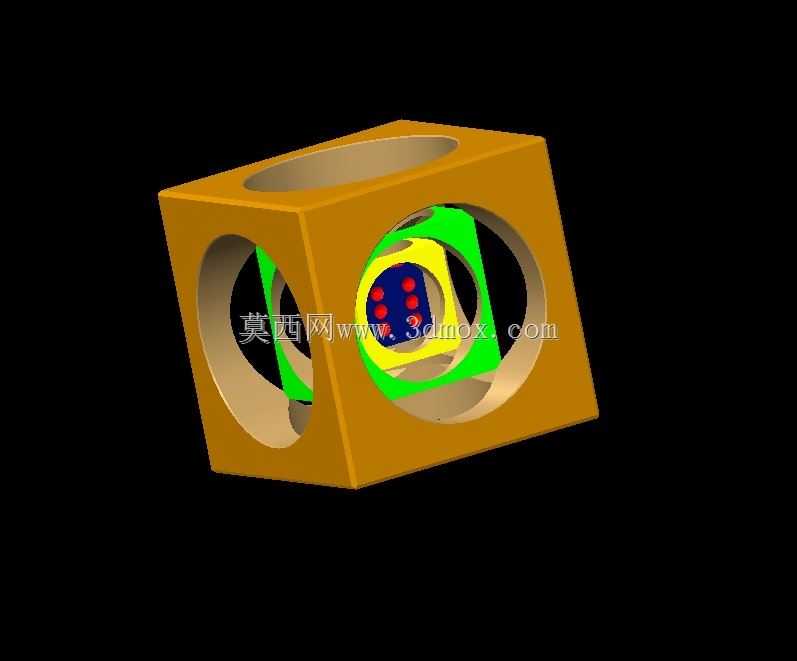

这款嵌套式立方体镂空结构，最初的设计出发点是面向益智玩具开发与机械结构教学演示场景，在桌面益智摆件、结构力学教学教具、创意礼品开发领域都有适配空间。从实际功能来看，它打破了传统实心骰子的单一结构形式，通过多层嵌套的活动结构实现内部组件可在立方框架内自由活动，同时依靠外框的镂空开孔限制内部组件的脱出，既保留了立方体骰子的六面外形特征，又通过多层嵌套的结构增加了把玩时的趣味性，也能直观演示空间限位、活动配合的机械原理。设计过程中，首先确定外框为正六面体基础形态，六个面均开设同轴等径的圆形通孔，孔的直径经过反复校核，既要保证足够的观察视野能看清内部嵌套结构，又要保证外框的结构强度，避免边角位置壁厚过薄导致受力破损。内部嵌套结构采用逐层缩小的方形框架设计，每一层框架都与相邻外层框架保留均匀的活动间隙，间隙值控制在0.15-0.2mm之间，既保证各层可以灵活转动晃动，又不会出现卡滞或者间隙过大导致的松散感。最内层的骰子核心件保留传统骰子的点数标识特征，六个面对应不同点数，在晃动整个结构时，内层骰子会在多层框架的限位下随机转动，最终停下时可通过外框的开孔观察到朝上的点数，实现掷骰子的核心功能。外形尺寸上，整体外框采用边长50mm的正立方体设计，这个尺寸刚好适配成年人单手握持把玩的尺寸边界，六个面的开孔直径为38mm，开孔边缘做R1的圆角过渡，避免锐边划伤手部，也能降低3D打印或者机加工过程中的应力集中问题。安装与适配方面，整个结构为一体化装配设计，不需要额外的紧固件或者连接轴，各层嵌套组件在加工完成后通过弹性形变卡入对应外层框架内部，装配完成后无需额外维护，各活动接触面的粗糙度要求控制在Ra1.6以下，保证长期把玩转动时的顺滑度，不会出现磨损掉屑的问题。在结构强度校核阶段，重点验证了外框开孔位置的壁厚强度，在1米高度自由跌落至硬质地面的工况下，外框边角位置不会出现开裂，内部嵌套结构也不会出现脱出或者卡滞的情况，完全满足日常把玩与教学演示的使用强度要求。
