PC双法兰滚子轴承爆炸结构展示

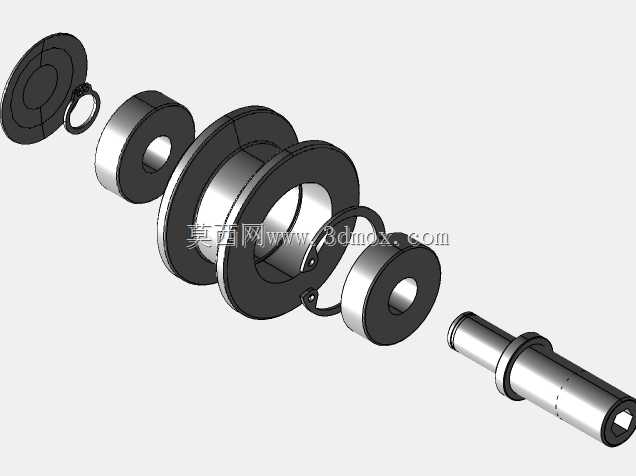

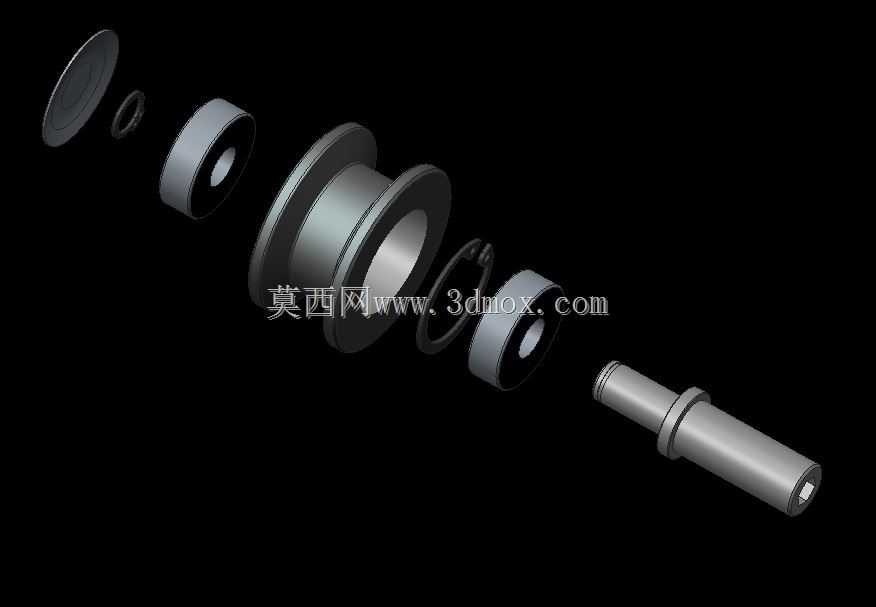

　　在重载传动工况的设备选型中，带法兰结构的滚柱轴承一直是承受径向复合载荷的核心部件，这款PC双法兰滚子轴承的三维结构完整呈现了装配层级的所有细节，从爆炸视图可以清晰看到内圈、滚柱保持架、外圈法兰、密封端盖、定位轴套以及配套安装轴的全部配合关系。这类轴承常见于冶金输送辊道、重型减速机输出端、工程机械行走机构的支撑点位，双法兰的结构设计可以直接通过法兰端面完成轴向定位，无需额外加装定位挡圈或者轴肩锁紧套，能大幅缩减支撑部位的轴向安装空间，尤其适合安装边界紧凑、无法布置复杂轴向定位结构的设备腔体内部。从结构设计逻辑来看，滚柱采用线接触的滚动形式，相比同尺寸滚珠轴承能承受高出数倍的径向载荷，法兰端的安装孔位采用均布设计，

　　安装时可以直接通过螺栓将轴承外圈与设备机架端面锁固，避免轴承外圈在重载启停过程中出现跑圈的问题。密封端盖采用嵌入式结构，配合内圈的密封槽可以形成两道接触式密封，能有效阻挡工况环境中的粉尘、切削液或者金属碎屑进入滚道内部，延长轴承在恶劣工况下的使用寿命。配套的安装轴做了阶梯轴设计，轴颈与轴承内圈采用过盈配合的公差带，轴端的扁位结构可以方便安装时的压装定位，也能配合锁紧件防止内圈与轴发生相对转动。在实际建模过程中，所有配合面的公差预留都按照通用机械设计标准做了对应处理，滚柱与滚道的间隙、法兰端面的平面度、密封槽的深度尺寸都符合实际加工的工艺要求，导入三维软件后可以直接用于设备整体装配的干涉检查，也能作为同类型轴承选型时的结构参考，帮助设计人员快速核对安装边界的尺寸匹配度，避免选型时出现安装孔位错位、轴向空间不足的问题。
