快拆式环形锁紧夹具结构设计方案

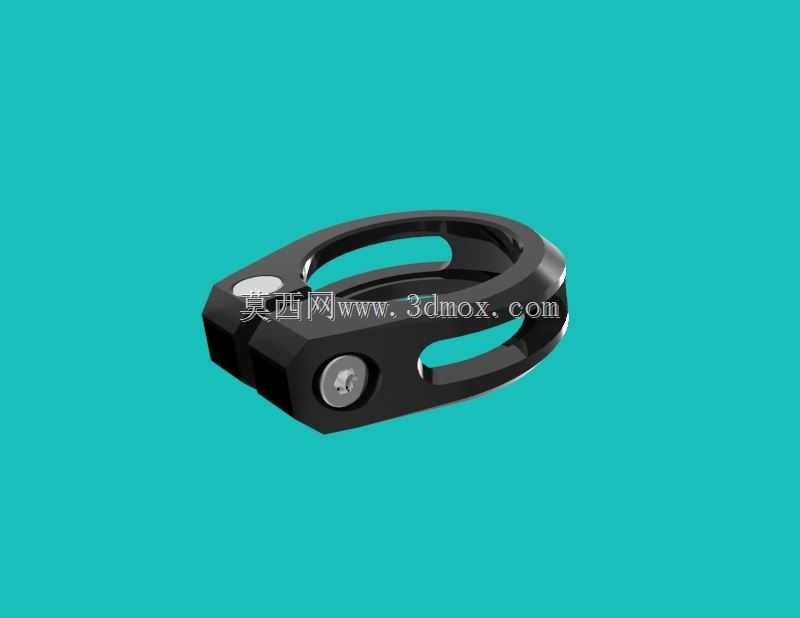

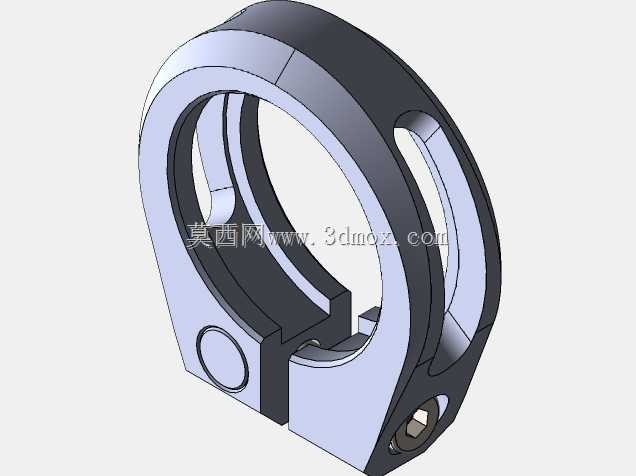

这类环形快拆锁紧夹具，在户外骑行装备、轻型管线固定、便携设备快装场景中应用十分广泛，日常接触最多的就是自行车座管锁紧、折叠车把立管固定、露营装备杆件快接、小型摄影器材支架锁紧这类需要频繁拆装、又要保证锁紧可靠性的工况。区别于传统螺栓紧固的环形夹，这款结构集成了偏心凸轮锁紧机构，不需要额外工具就能完成锁紧与释放操作，拆装效率比普通螺栓锁紧结构提升数倍，非常适合需要频繁调整位置、快速拆装的使用场景。从结构设计逻辑来看，整体采用环形开口式基体，开口处预留偏心凸轮锁紧的安装空间，环形内壁做了微倒角处理，安装时可以顺畅套入对应外径的杆件，不会因为加工公差导致卡滞。基体上的镂空槽不是单纯的减重设计，一方面可以降低整体重量，适配轻量化装备的使用需求，另一方面镂空结构可以让环形基体在锁紧时拥有更均匀的形变空间，避免局部应力集中导致夹件压痕或者基体开裂。偏心锁紧凸轮的转轴位置做了限位设计，锁紧行程经过匹配计算，当凸轮扳到锁紧位时，环形开口的收缩量刚好适配常规杆件的公差范围，既不会因为收缩量不足导致锁不紧打滑，也不会因为收缩量过大夹伤薄壁杆件表面。安装边界方面，这类夹具的适配外径需要和环形内径做公差匹配，通常单边预留0.1-0.2mm的安装间隙，保证套入顺畅的同时，锁紧后能提供足够的抱紧摩擦力。锁紧扳手的操作空间需要预留至少15mm的扳动行程，避免安装后周围结构干涉导致扳手无法扳到锁紧位。基体的外形做了圆弧过渡处理，没有尖锐棱角，日常使用时不会剐蹭衣物或者其他装备，表面做阳极氧化处理的话，还能提升耐磨性能和防腐蚀能力，适配户外潮湿、多尘的使用环境。在实际选型使用时，需要根据被夹杆件的材质调整锁紧力，比如碳纤维杆件需要控制锁紧行程，避免压伤碳纤维层，金属杆件则可以适当利用结构的形变余量提升锁紧可靠性。整个结构没有多余的零散零件，凸轮转轴和基体采用过盈配合或者卡簧限位，日常使用不会出现零件脱落的问题，维护时只需要定期在凸轮接触面添加少量润滑脂，就能保证锁紧操作的顺畅度，长期使用也不会出现卡顿或者锁紧力衰减的问题。
