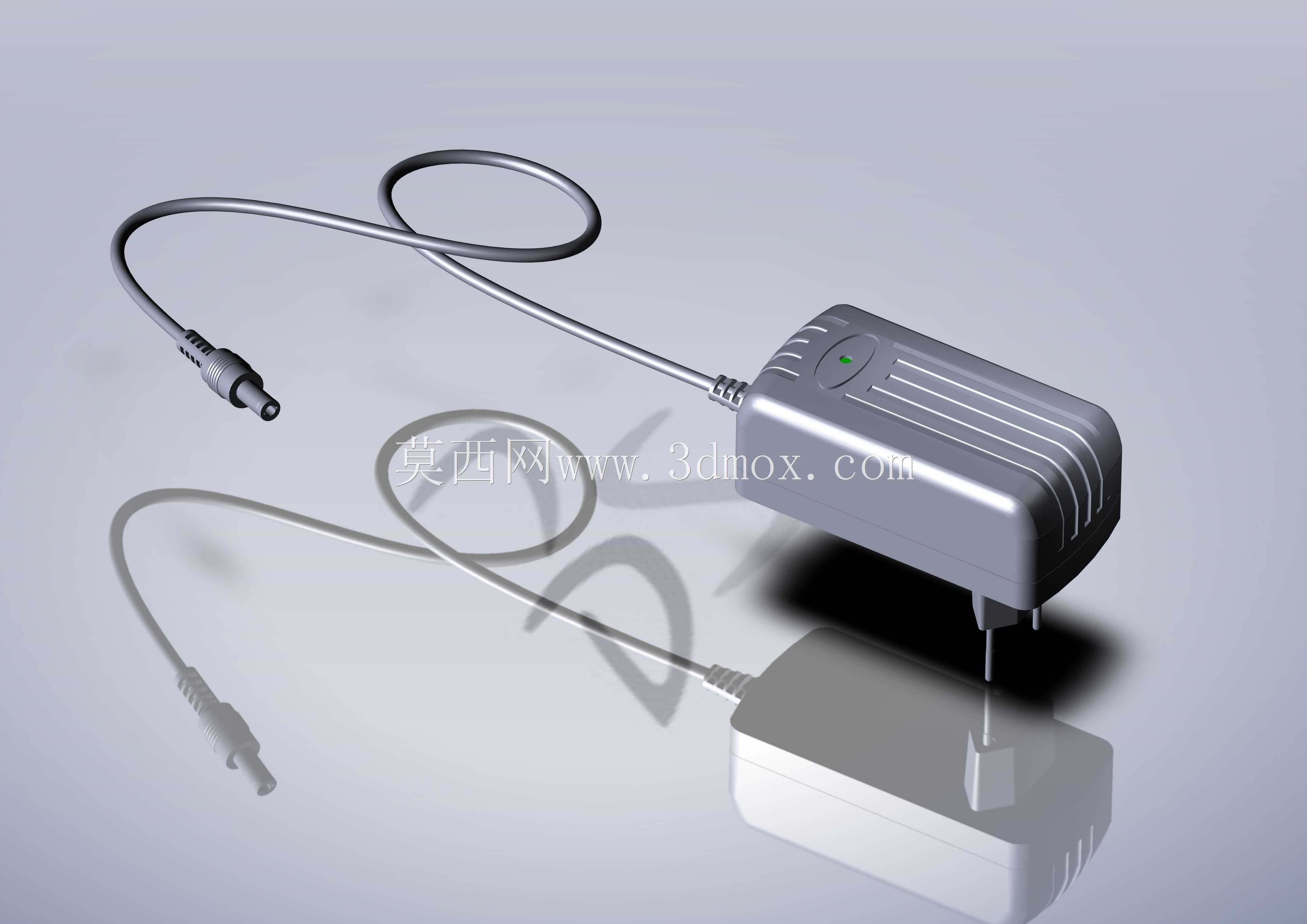

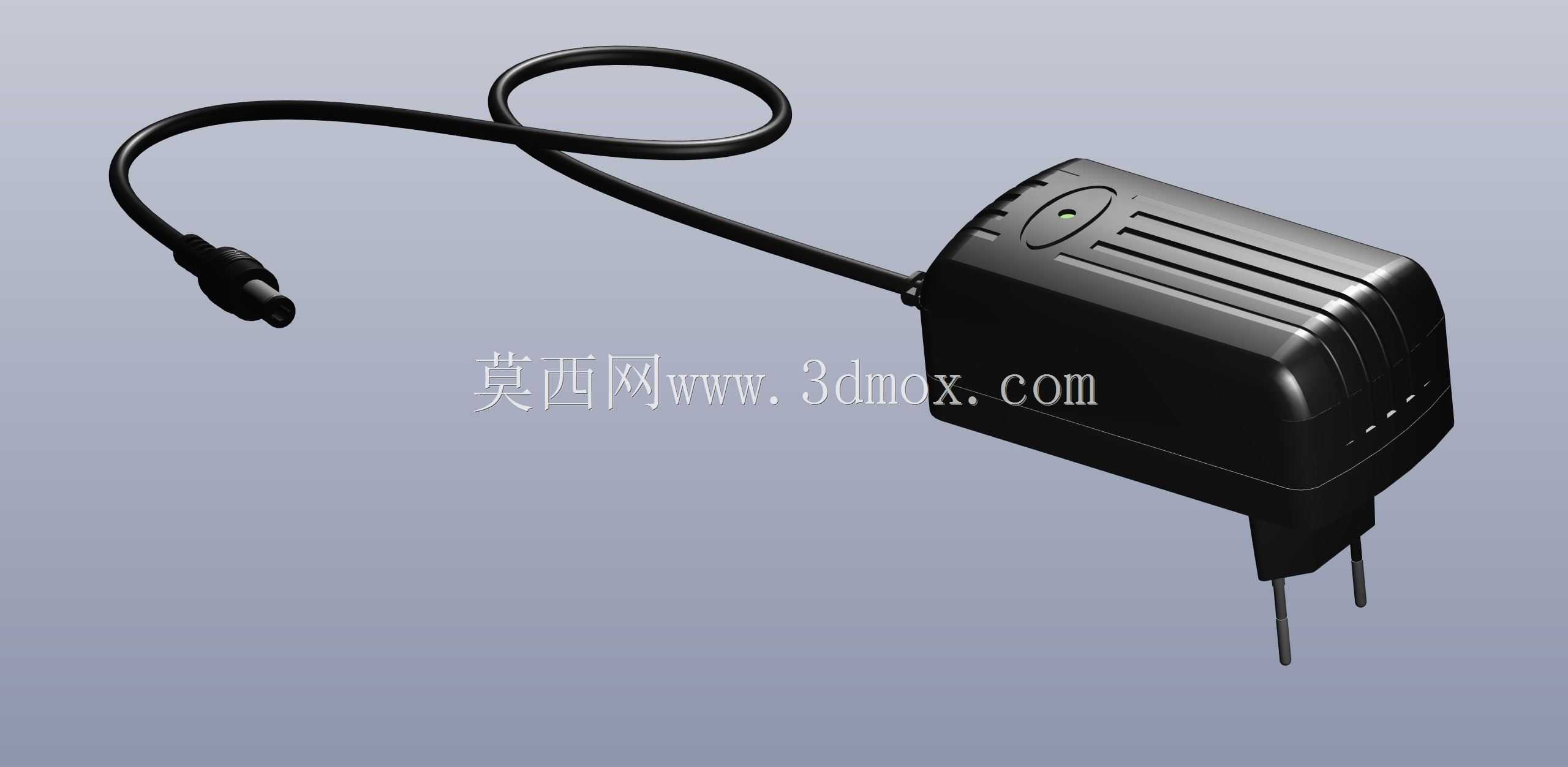

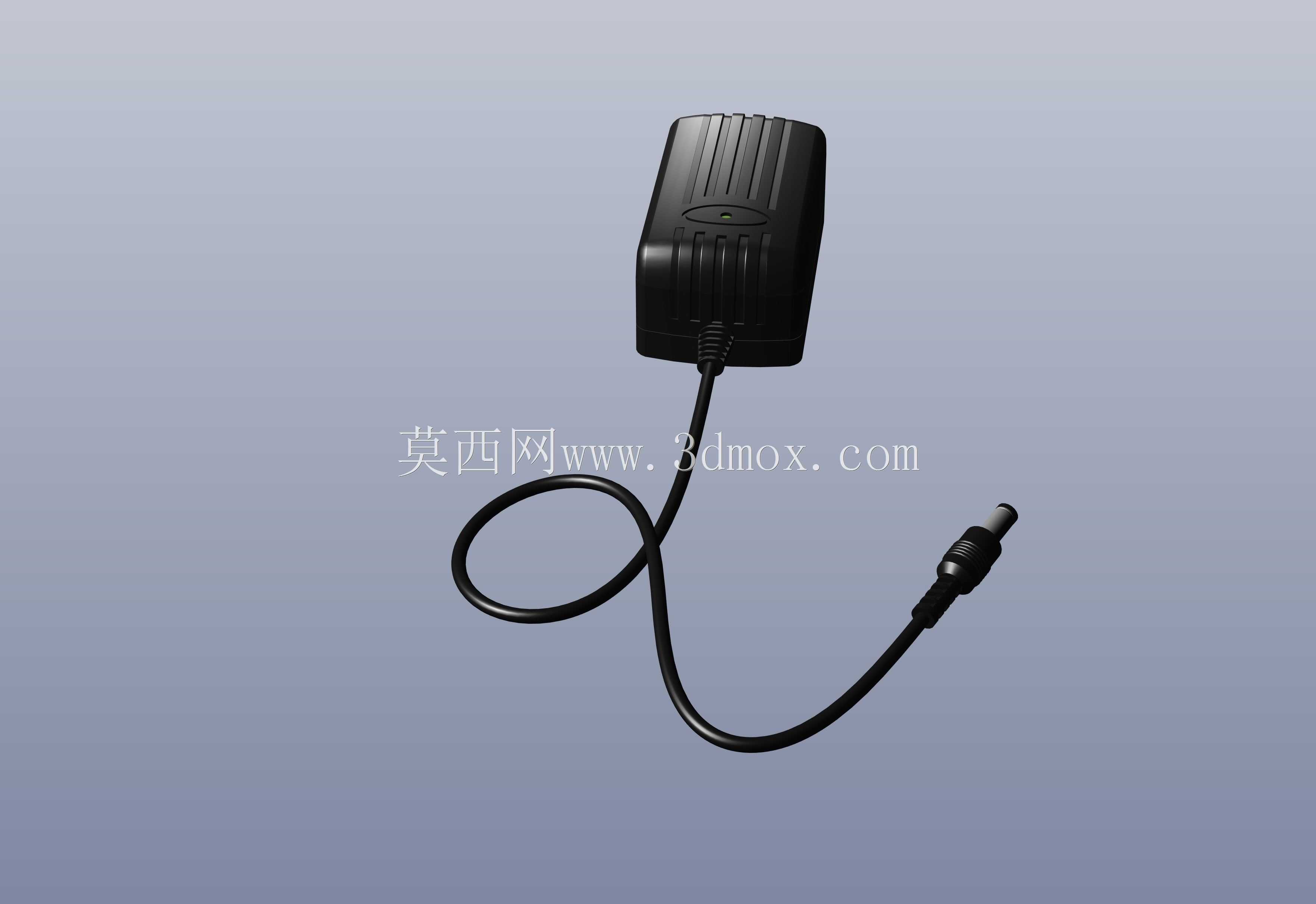

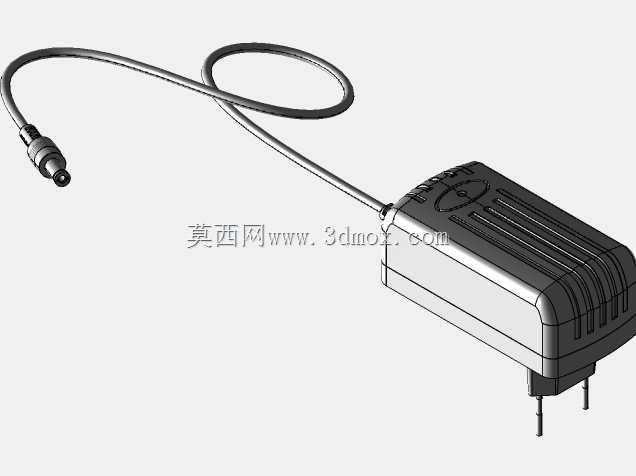

墙插式直流输出交流电源适配器结构设计

日常接触的小型消费电子、桌面外设、小型工控传感模块的供电场景里，这类墙插式交流适配器是覆盖度极高的供电部件，核心作用是把民用市电的高压交流电转换为设备可用的低压直流输出，替代设备内置的电源变压整流电路，降低终端设备的体积设计压力与绝缘安全设计门槛。做这个结构设计的时候，最先要卡的是墙插使用的安装边界，适配器主体插在墙面插座上时，不能遮挡相邻插座的插孔位，所以主体宽度控制在单插座占用范围内，厚度方向做了圆弧收边，避免突出墙面过多被过往物件剐蹭脱落。外壳上下盖采用卡扣加超声焊接的配合结构，接缝处做了错位止口设计，既可以提升壳体的抗摔强度，也能阻挡日常使用中泼溅的水渍渗入内部电路区域，壳体表面的竖向筋条一方面是增加手持插拔时的摩擦力，另一方面是增大壳体散热面积，内部功率器件工作产生的热量可以通过筋条更快传导到外部空气里。输出线缆从壳体下端的出线位引出，出线位置做了防弯折的应力释放结构，也就是线缆根部的软胶护套，日常使用中反复弯折线缆的时候，应力会分散在护套段，不会直接拉扯内部焊点与线缆芯线，避免出现线芯断裂的故障。输出端采用通用的直流圆柱插头，插头的金属段长度、内外径尺寸匹配市面主流小型设备的直流供电插座，插合后有足够的接触深度，不会因为轻微拉扯就出现断电情况。内部腔体的布局上，预留了整流桥、开关变压器、滤波电容的安装位，高压区域和低压输出区域之间设计了隔离挡筋，满足电气安全的爬电距离要求，不需要额外增加绝缘片就可以达到安规要求，同时壳体内部的定位柱可以直接固定PCB板，省去额外的固定螺丝，减少装配工序。这类适配器的使用场景覆盖家用路由器、桌面小型音箱、小型传感器节点、手持设备充电底座等多种低压直流供电设备，设计时兼顾了墙插安装的空间兼容性、日常使用的抗弯折可靠性、壳体装配的工艺便利性，没有多余的装饰结构，所有外形特征都服务于功能实现与装配效率。
