FPV穿越四轴无人机机架结构设计

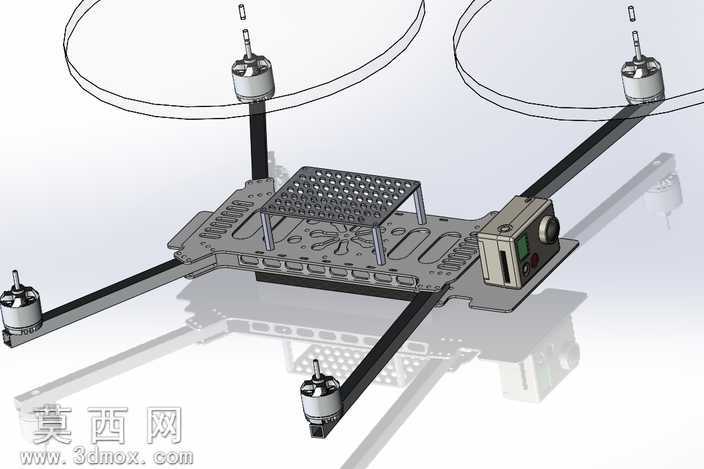

本作品为FPV专用四轴无人机机架三维模型，整体采用X型经典四旋翼布局设计，建模过程中严格遵循航模机架的实用化设计逻辑，对每一处结构细节都做了精准还原。机架主体底板采用一体化镂空减重设计，表面排布规则的矩阵式散热减重孔，既能够有效降低整机自重，提升飞行续航与机动灵活性，又可以为飞控、电调、图传等核心电子元件提供充足的散热空间，避免长时间飞行出现积热故障。机臂采用等长对称式设计，从中心底板向外延伸，末端预留标准电机安装位，可适配主流规格的无刷电机，机臂与底板的连接位置做了加厚加强处理，能够有效抵消飞行过程中电机高速转动产生的震动，提升飞行姿态的稳定性。机架前部预留了专用的FPV摄像头与图传设备安装位，可搭载127°视场角的广角摄像头，满足第一视角飞行的拍摄需求，安装位周边做了防护挡边设计，能够在发生轻微碰撞时保护摄像头与图传模块不受损坏。机架上层设置了独立的设备安装平台，通过四根支撑柱与底板连接，可用于放置飞行控制器、电池、接收机等元件，分层式的布局能够合理规划走线空间，避免线路杂乱干扰电子元件信号，同时也能让整机重心保持在中心位置，提升飞行操控手感。模型在渲染阶段采用了哑光碳纤维质感的材质表现机架主体，金属质感材质表现电机外壳与固定螺丝，还原了真实FPV机架的材质视觉效果，对螺旋桨转动范围做了透明线框示意，能够直观展示整机的飞行安全边界，所有安装孔位、走线槽、固定卡扣的结构都做了1:1还原，可直接用于3D打印制作实物机架，也可作为航模设计学习的参考案例，帮助设计者理解多旋翼无人机的结构布局逻辑与配重设计要点。
