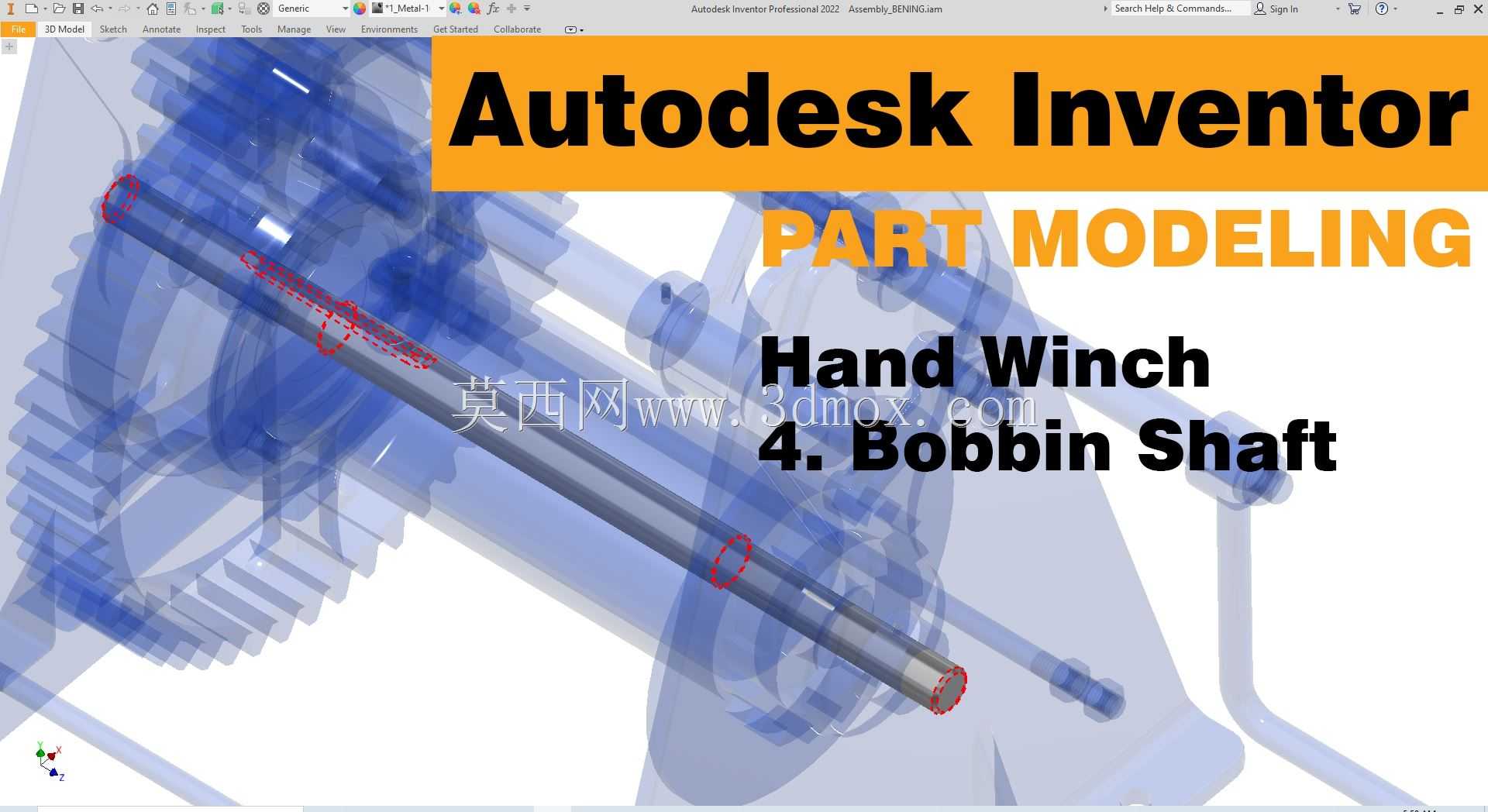

手动绞车核心传动筒管轴结构设计

项目分类:3D模型 发布时间:2021-09-13 ID:271198
  • 手动绞车核心传动筒管轴结构设计
  • 手动绞车核心传动筒管轴结构设计

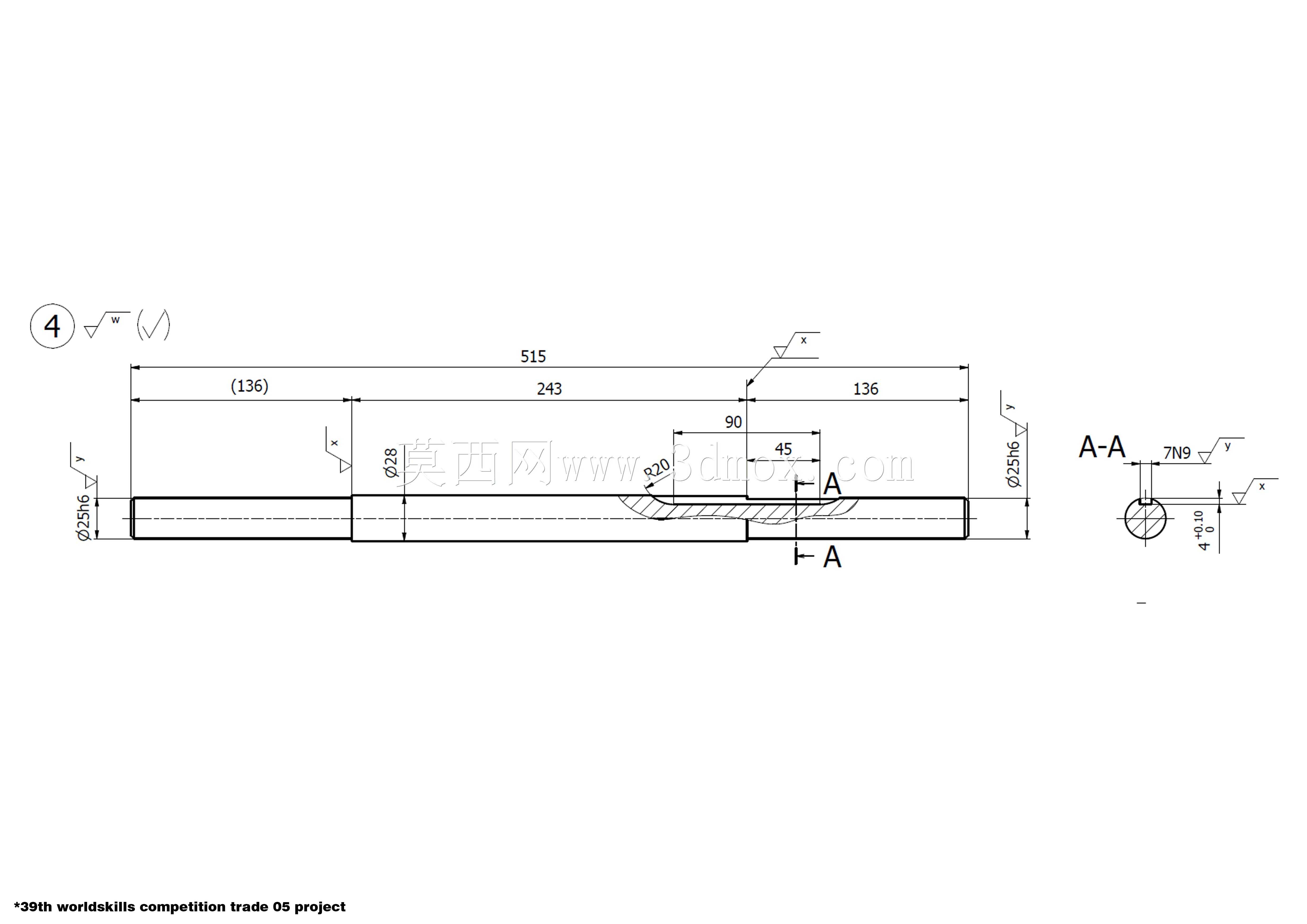

手动绞车作为轻载起重、牵引作业的常用手动机具,在无供电场景的野外设备运维、小型物料吊装、缆绳牵引作业中应用广泛,筒管轴作为绞车卷筒组件的核心承载传动件,直接决定绞车作业过程中的传动稳定性与负载承载能力。该轴件在绞车结构中承担多重作用,一方面作为卷筒的回转支撑芯轴,需要承载卷筒缠绕缆绳后产生的径向载荷,同时传递手动输入的扭矩,带动卷筒同步回转实现缆绳的收放动作,作业过程中轴体需要承受交变弯曲应力与扭转应力的复合作用,对结构强度与同轴度有较高要求。从结构设计逻辑来看,该轴采用阶梯轴结构形式,不同轴段的直径依据承载需求与装配关系逐段变化:两端的支撑轴段匹配绞车机架上的安装轴承位,轴径尺寸按照支撑反力计算选取,保证轴承装配后有足够的支撑刚度,避免卷筒回转过程中出现径向窜动;中间段为卷筒配合段,轴径与卷筒内孔尺寸匹配,设置有对应的键槽结构,通过平键连接实现轴与卷筒的周向固定,传递扭矩的同时避免两者出现相对转动;轴上还设置有对应的轴肩与挡圈安装槽,用于实现卷筒、轴承的轴向定位,确定各部件的安装边界,保证装配后整个卷筒组件的轴向位置精度,避免作业过程中出现轴向窜动导致缆绳偏磨、卡滞问题。设计过程中需要重点校核轴的危险截面强度,也就是键槽所在位置、轴径变化的过渡圆角位置,这些位置存在应力集中,是轴件疲劳失效的高发区域,过渡圆角的半径选取需要兼顾装配定位需求与应力分散效果,避免圆角过小导致应力集中系数过高,同时也不能过大影响相邻零件的轴向定位精度。轴的两端支撑位的同轴度公差需要严格控制,若同轴度偏差过大,会导致卷筒回转过程中出现卡滞、转动阻力过大的问题,增加手动操作的负荷,同时会加速轴承的磨损,缩短整机的使用寿命。在实际装配场景中,该轴穿入绞车两侧机架的安装孔后,通过轴承与机架实现转动连接,中间段套装卷筒后通过轴向紧固件锁定位置,手动驱动端的齿轮或者棘轮结构安装在轴的伸出端,将手动摇臂输入的扭矩传递至轴体,进而带动卷筒转动收放缆绳,整个轴的长度尺寸需要匹配绞车机架的内侧间距与两侧安装座的厚度,保证装配后轴的两端不会突出机架过多,也不会出现轴向窜动的间隙。轴的表面粗糙度根据不同配合段的功能有差异化要求,轴承配合段与卷筒配合段的粗糙度需要满足配合精度要求,非配合段的粗糙度可适当降低,在满足使用性能的前提下控制加工成本。
