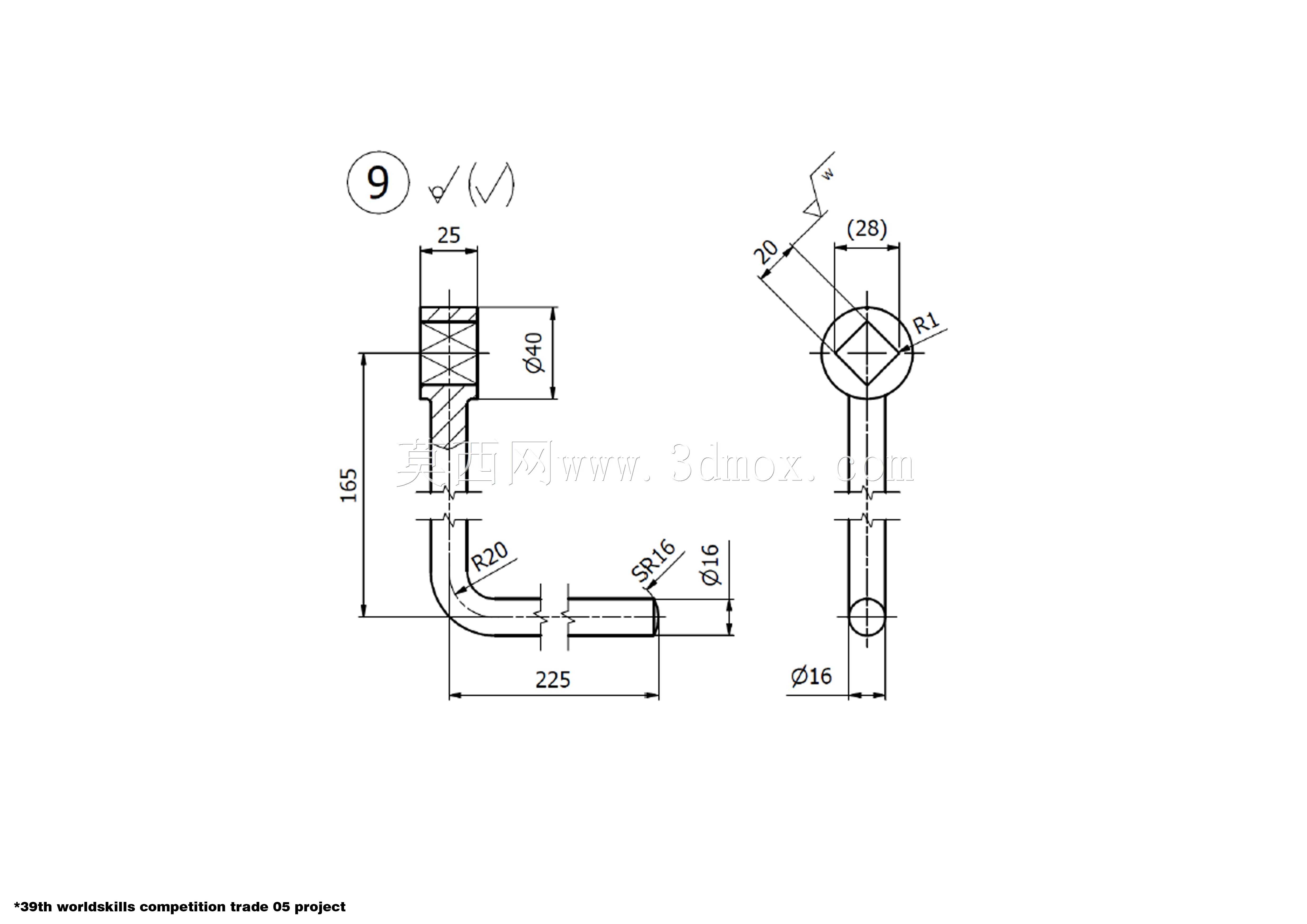

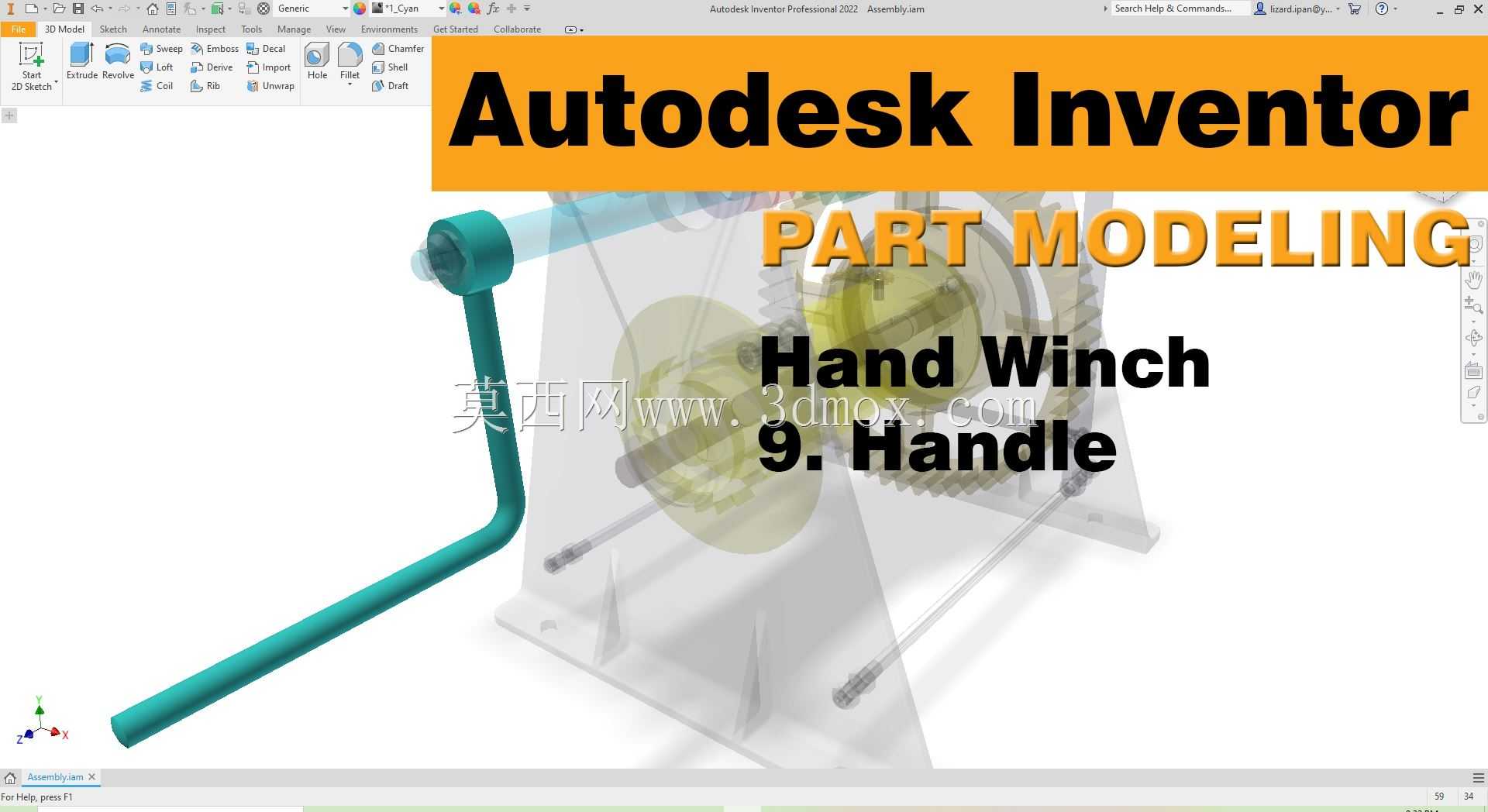

手动绞盘控制手柄结构设计

手动绞盘作为无动力场景下的重载牵引设备，常被部署在户外抢险、山地物料转运、小型船舶泊岸固定、工程临时吊装等缺乏电力供应的作业场景中，而控制手柄作为操作人员与绞盘传动系统直接交互的核心部件，其结构合理性直接决定作业过程的施力效率与操作安全性。这款手柄的设计首先围绕人机交互的施力逻辑展开，握持段采用等直径圆截面结构，表面预留防滑纹理的加工余量，适配操作人员戴劳保手套作业的握持需求，避免大牵引力施力过程中出现打滑脱手的风险。弯折段的曲率半径经过反复校核，既避免过小弯折带来的应力集中问题，也防止曲率过大导致整体结构外伸尺寸超标，在安装端与绞盘的动力输入轴连接位置，设计有带定位销孔的轴套结构，与输入轴采用过渡配合加横向销钉固定的连接方式，可承受大扭矩输入下的周向剪切力，不会出现长期使用后连接位松旷、打滑的问题。从安装边界来看，手柄装配完成后，其转动扫掠范围内无多余结构凸起，与绞盘侧边的机架、齿轮护罩预留足够安全间隙，操作人员转动手柄时不会出现衣物、手套被卷入传动结构的风险，握持端的转动轨迹距离绞盘安装基面的高度符合成年人站姿作业的手臂自然摆动范围，长时间往复施力也不会造成额外的肌肉疲劳。设计过程中优先考虑零件的加工工艺性，整体弯折结构可采用圆钢一次冷弯成型，连接轴套与杆身采用焊接后整体去应力处理，再进行安装孔的精加工，既保证整体结构强度，也能控制零件的加工成本，适配手动绞盘这类民用工业产品的成本控制需求。在功能特性上，手柄可将操作人员施加的圆周方向扭力稳定传递到绞盘的齿轮减速机构输入端，配合绞盘内部的止逆棘爪结构，实现牵引过程中的单向锁止，当需要释放缆绳时，只需扳动棘爪解锁拨杆，即可反向转动手柄实现缆绳匀速放出，整个操作过程中手柄的受力均匀，无局部应力过大的薄弱点，可承受额定牵引载荷下1.5倍的过载施力，不会出现杆身弯折、连接位断裂的失效问题。针对户外作业的复杂工况，手柄表面可根据使用需求做镀锌或喷塑处理，提升潮湿、盐雾环境下的防锈能力，延长零件在户外露天存放条件下的使用寿命，结构上无复杂的异形曲面，后期维护更换时无需专用工装即可完成拆装，适配基层作业场景的简易维护需求。
