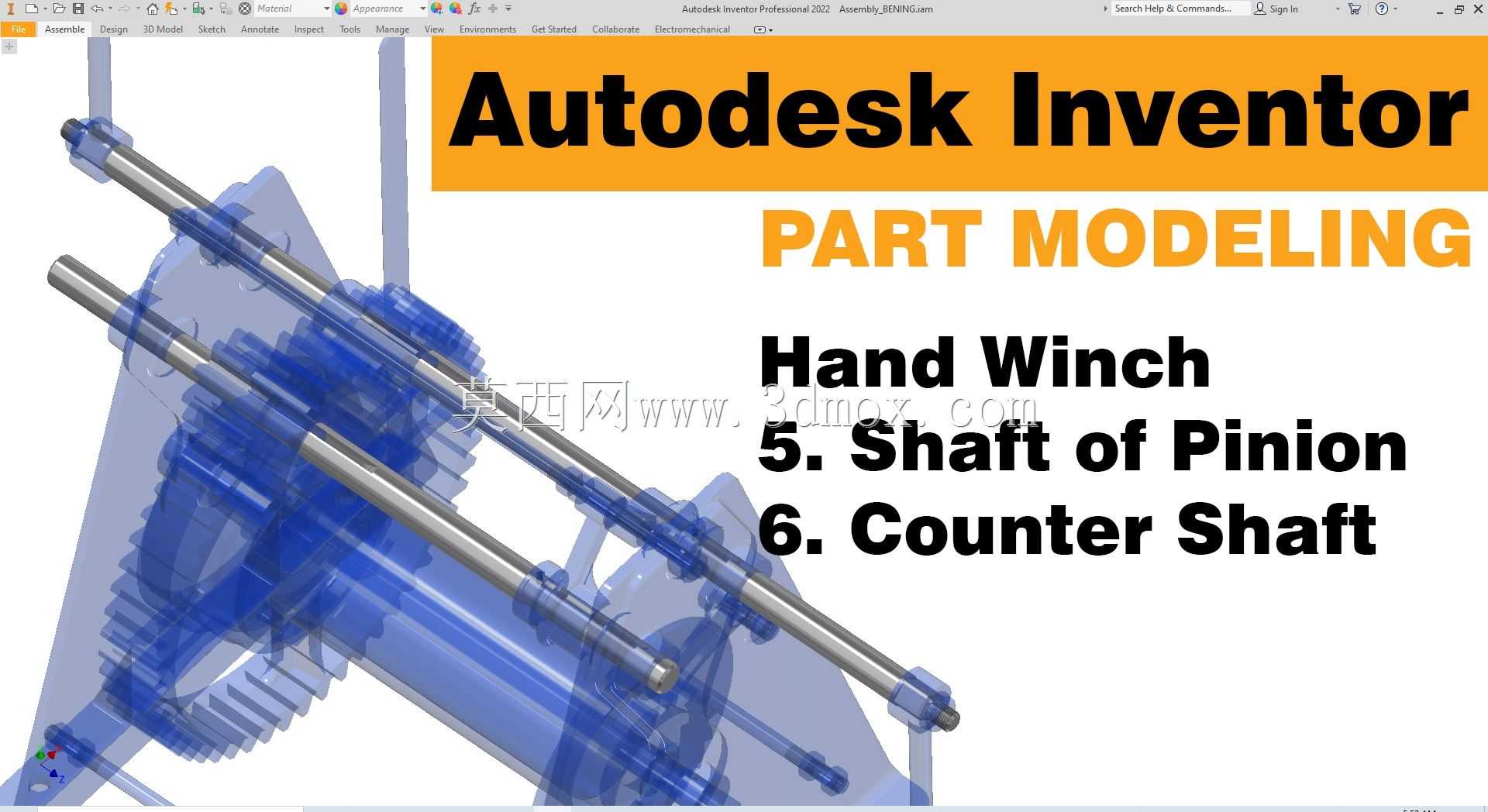

手动绞车作为轻载牵引、起重作业场景里的常用手动操作设备,常被应用在野外无动力供电的设备移位、小型重物起吊、缆绳张紧作业中,比如户外管线铺设时的线缆牵引、小型设备安装时的位置微调、林区零散物料的短距离起吊移位,这类场景不需要大吨位起重能力,更看重设备的便携性、操作可靠性与维护便捷性,而小齿轮轴与中间轴作为绞车传动链里的核心回转零件,直接决定了整套传动机构的运行顺畅度与负载传递效率。从实际传动逻辑来看,小齿轮轴是输入端动力传递的首个回转零件,摇臂的输入扭矩直接作用在轴端,通过轴上加工的轮齿与中间轴上的从动齿轮啮合,完成一级减速增扭,中间轴则承担着扭矩中转、传动方向衔接的作用,既要承接小齿轮轴传递的扭矩,还要将动力传递给末端的卷筒驱动齿轮,两根轴的同轴度、轴肩定位尺寸、轮齿啮合参数,都会直接影响绞车操作时的手感,一旦轴的刚度不足或者定位尺寸偏差,操作时就会出现卡滞、晃动感,甚至出现轮齿偏磨、断齿的故障。在结构设计层面,两根轴都采用阶梯轴结构,不同轴段的直径差是根据轴承安装位、齿轮定位位、轴端限位结构的需求设置的,轴肩高度严格匹配对应安装零件的倒角尺寸,保证装配时零件能贴合到位,不会出现轴向窜动;轴上的键槽尺寸与对应配合的齿轮、轴承内圈的键槽完全匹配,键槽的位置避开轴的应力集中区域,避免长期受交变扭矩作用出现轴的疲劳断裂;轴的两端都预留了轴承安装位,适配深沟球轴承的安装尺寸,轴承位的表面粗糙度、圆柱度公差都按照回转件的通用要求设置,保证轴承装配后运转顺畅,不会出现偏心转动的问题。从安装边界来看,两根轴的支撑跨距是根据绞车侧板的安装间距确定的,轴的总长度略大于两侧板的外侧间距,轴端预留了卡簧槽或者锁紧螺母的安装位置,装配完成后轴不会出现轴向窜动,同时轴上齿轮的安装位置与相邻传动齿轮的中心距完全匹配,保证啮合侧隙在合理范围内,既不会因为侧隙过小出现卡滞,也不会因为侧隙过大出现操作空程过大的问题;轴的所有棱边都做了倒角处理,避免装配时划伤操作人员或者损坏轴承密封圈,轴的表面做了调质处理,保证足够的强度与韧性,能够承受手动操作时的冲击载荷,即使出现突然的反向受力,也不会出现轴的变形或者断裂。这类轴类零件的建模过程,需要严格对应传动链的配合关系,每一个轴段的尺寸都要和相邻零件的装配尺寸联动,不能孤立绘制单根轴的结构,否则后续装配时很容易出现干涉或者配合失效的问题,比如轴承位的尺寸如果偏大,轴承无法顺利压装,尺寸偏小则会出现轴承内圈与轴相对滑动的问题,齿轮安装位的长度如果过长,会导致齿轮定位不牢,运行时出现轴向窜动,影响啮合精度。
- 全部评论(0)
- 模板大小 2.31 MB
- 售价 5金币
- 浏览次数
- 系统要求 Autodesk Inventor,Rendering
- 软件分类 通用机械零部件
