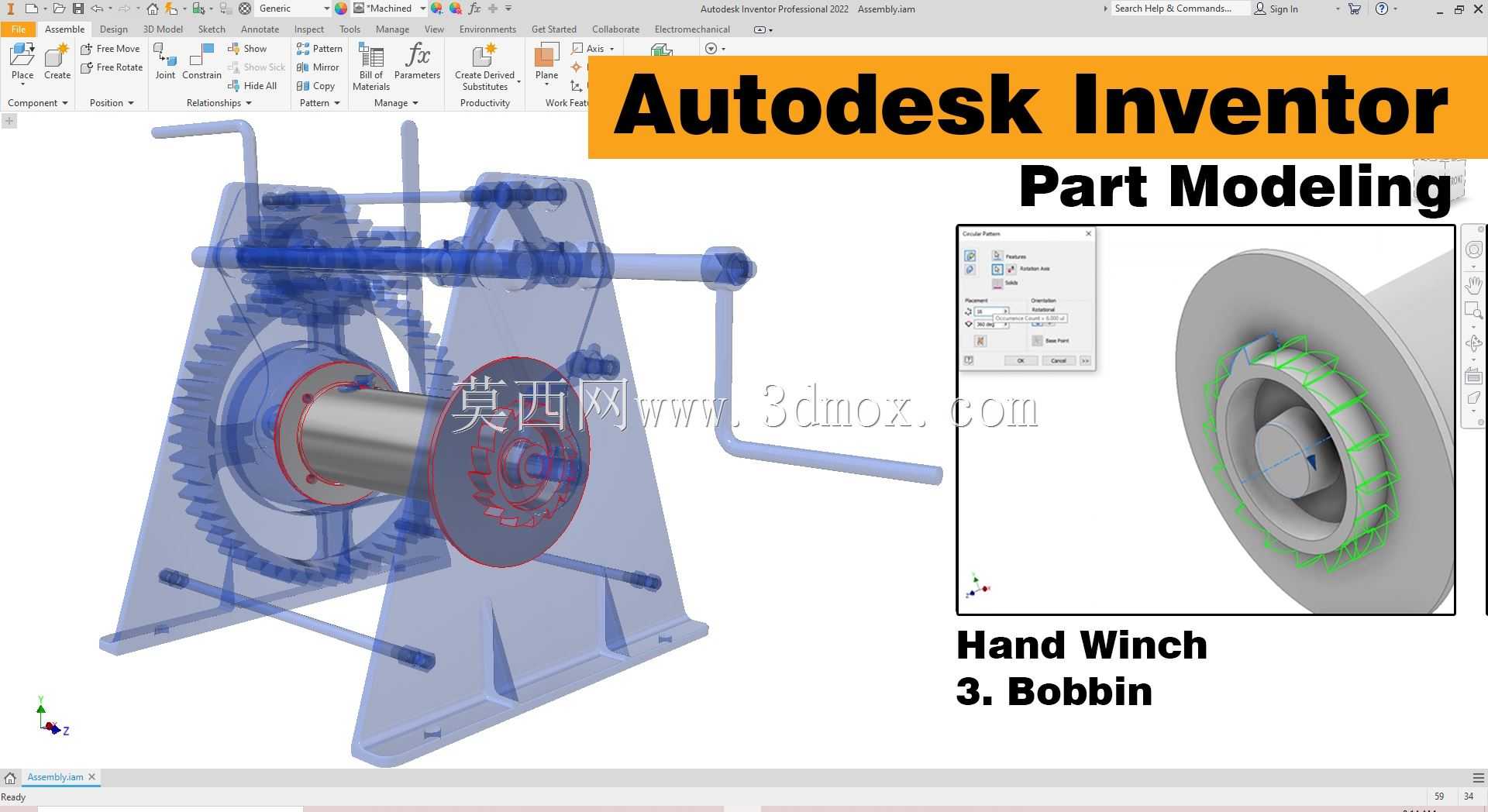

手动绞车线轴零件结构设计

手动绞车作为轻载起重、牵引作业场景里的常用手动操作设备，常被应用在户外无供电的设备移位、小型重物起吊、缆绳收放作业中，比如野外管线铺设时的线缆牵引、小型设备安装时的位置微调、船舶靠岸时的缆绳收紧这类场景，不需要外接动力源，依靠人力操作即可完成作业，对作业环境的适配性极强。线轴作为手动绞车的核心承载部件，直接承担缆绳的卷绕、存储与有序排布功能，其结构合理性直接决定绞车运行时缆绳是否会出现乱绳、卡滞、磨损过快的问题，也直接影响整套设备的额定负载能力。

从结构设计逻辑来看，这款线轴采用中间圆柱筒体加两端限位挡边的经典结构，中间筒体的外径尺寸匹配常用直径8-12mm的纤维缆绳或钢丝绳的卷绕曲率，避免缆绳弯折半径过小出现内部应力集中、提前断丝失效的问题；两端挡边的高度高出筒体卷绕面足够尺寸，确保满容量卷绕状态下，最外层缆绳不会从挡边边缘滑脱，同时挡边内侧做了小角度的拔模斜度，既方便加工脱模，也能在缆绳收卷时引导缆绳向筒体中间区域排布，减少缆绳与挡边内侧的滑动摩擦。线轴中心的安装孔与绞车的传动轴采用过渡配合，孔内设计有键槽结构，通过平键传递扭矩，避免线轴与传动轴之间出现相对转动打滑，保证摇动手柄时的扭矩可以稳定传递到线轴上完成缆绳收卷。

在安装边界上，线轴两端的轴颈尺寸与绞车两侧支架上的轴承安装位完全匹配，装配后线轴的轴向窜动量控制在合理范围内，不会在卷绕过程中出现轴向窜动导致的缆绳排布偏移；线轴的整体长度适配绞车两侧支架的安装间距，不会出现安装后与支架侧板、侧边传动齿轮发生运动干涉的问题。筒体表面做了细微的防滑纹理处理，避免缆绳在卷绕初始阶段出现相对滑动，同时筒体的壁厚经过强度校核，在额定负载下不会出现筒体变形、焊缝开裂的问题，两端挡边与筒体的连接位置做了圆弧过渡处理，减少应力集中，避免长期受载后连接位置出现疲劳断裂。

实际作业过程中，线轴的转动顺畅度直接影响操作手感，这款线轴在设计时充分考虑了转动时的动平衡，整体结构对称，重量分布均匀，摇动手柄时不会出现偏重卡滞的问题，同时缆绳在卷绕过程中可以逐层有序排布，不会出现缆绳互相挤压嵌入下层的情况，减少放绳时的卡滞风险，适配手动绞车慢节奏、高可靠性的作业需求，不需要复杂的维护即可长期在户外复杂环境下稳定工作。
