工业管路用压力表截止阀三维结构设计

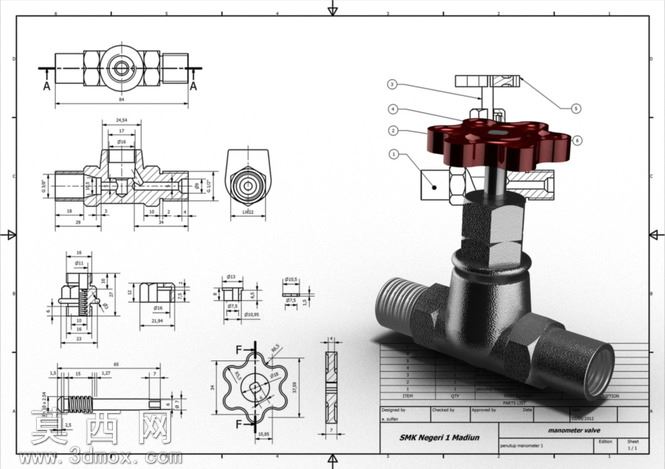

本作品为工业管路系统配套的压力表阀三维建模成果，建模过程严格遵循机械制图投影规范，先通过二维工程图的多视图尺寸提取核心参数，在三维软件中以自底向上的装配逻辑完成全零件建模与整体装配。建模阶段首先构建阀体主体，针对阀体的三通式外螺纹接口结构，采用拉伸、旋转切除等基础特征完成流道与连接端的造型，保证两端外螺纹的牙型、螺距符合通用管路连接标准，阀体中部的阀杆安装腔通过同轴度约束保证与流道的垂直精度，避免后续装配出现干涉问题。其次完成阀杆、阀芯与密封组件的建模，阀杆的六角调节段、下部与阀芯配合的连接段分别采用不同特征构建，阀芯的密封锥面通过旋转特征保证锥角精度，匹配阀座的密封面实现可靠截断效果；手轮部分采用花型防滑结构，通过圆周阵列完成轮辐造型，表面赋予哑光金属漆材质，还原铸铁手轮的粗糙质感。材质渲染阶段针对不同零件分配对应材质：阀体采用锻压钢材质，添加轻微的锻造纹理与金属反光效果，还原工业阀件的金属质感；阀杆采用调质不锈钢材质，表面设置更高的反光度与更低的粗糙度，体现加工后的光滑表面；密封填料部分采用黑色聚四氟乙烯材质，设置哑光漫反射属性，区分金属零件的视觉效果。装配过程中严格按照实际装配顺序添加配合约束，阀体与阀杆采用同轴心配合，阀芯与阀座添加重合约束保证密封面贴合，手轮与阀杆顶部采用键连接约束还原周向固定效果，整体装配完成后进行全局干涉检查，确认所有活动部件无干涉、固定部件无错位。设计思路围绕压力表阀的实际使用场景展开，该阀主要用于压力表与管路之间的通断控制，建模时特意保留了手轮的旋转活动自由度，可直观展示阀门启闭时阀杆的升降动作，同时配套的二维工程图完整标注了各零件的尺寸公差、形位公差与表面粗糙度要求，可直接用于生产加工参考，模型整体结构紧凑，细节还原度高，既满足工业设计的精度要求，也可作为教学演示、产品展示的数字化模型使用。
