柔性波纹金属软管结构设计方案

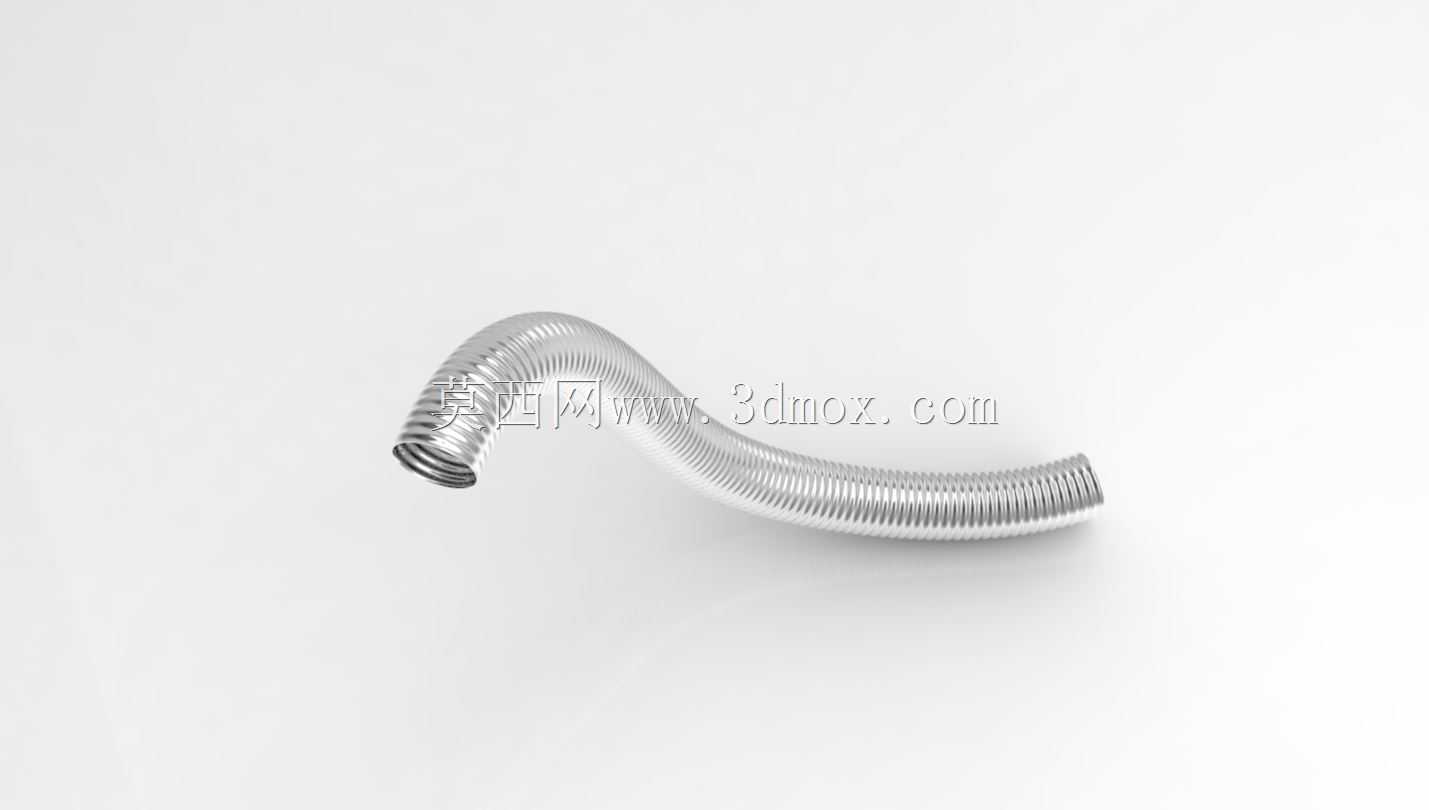

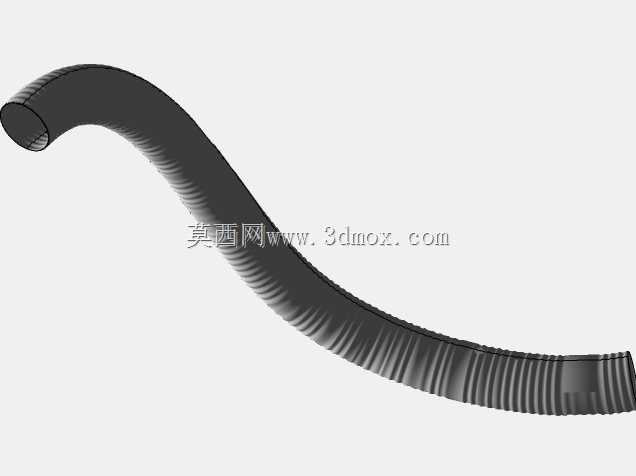

在工业流体输送、设备管路连接场景中，柔性金属软管是补偿管路位移、吸收振动的核心配件，这款波纹金属软管的设计，完全围绕实际工况的安装与使用需求展开。从应用场景来看，这类软管可覆盖液压系统油路连接、气动设备气路布设、化工管路介质输送、暖通设备冷热媒管路对接等多个场景，尤其适合两端连接位置存在相对位移、设备运行会产生持续振动的安装点位，能够避免硬管连接在应力作用下出现焊缝开裂、接口渗漏的问题。设计过程中采用相交曲线构建波纹轮廓的思路，先确定软管的中心走向曲线，再通过相交运算生成连续的螺旋波纹截面，保证每一段波纹的螺距、波高参数一致，避免局部应力集中导致的疲劳损坏。从功能特性上看，连续的螺旋波纹结构让管体具备多方向弯曲能力，最小弯曲半径可达到管体外径的6倍，能够适配狭小空间内的非直线管路布设，同时波纹结构的轴向伸缩量可达到管体总长的8%，能够补偿管路热胀冷缩带来的长度变化，也能抵消设备启停时的管路窜动。管体两端预留标准外螺纹接口，接口处做加厚处理，安装时可直接对接同规格的内螺纹接头，无需额外焊接转接件，安装边界上，管体的波纹外径统一，安装时预留的弯曲空间只需满足最小弯曲半径要求即可，无需额外预留拆装操作空间，适配设备内部紧凑的管路布局。设计时还考虑了管体的柔性保持能力，波纹的壁厚控制在合理区间，既保证管体能够承受额定的管路压力，又不会因为壁厚过大导致弯曲阻力过高，安装时可徒手调整弯曲角度，调整后不会出现回弹变形，能够长期保持布设形态。在管路振动吸收方面，连续的波纹结构能够将设备传递过来的振动逐层衰减，避免振动沿着硬管传递到其他设备部件，降低管路系统的共振风险，延长整个管路系统的密封件使用寿命。
