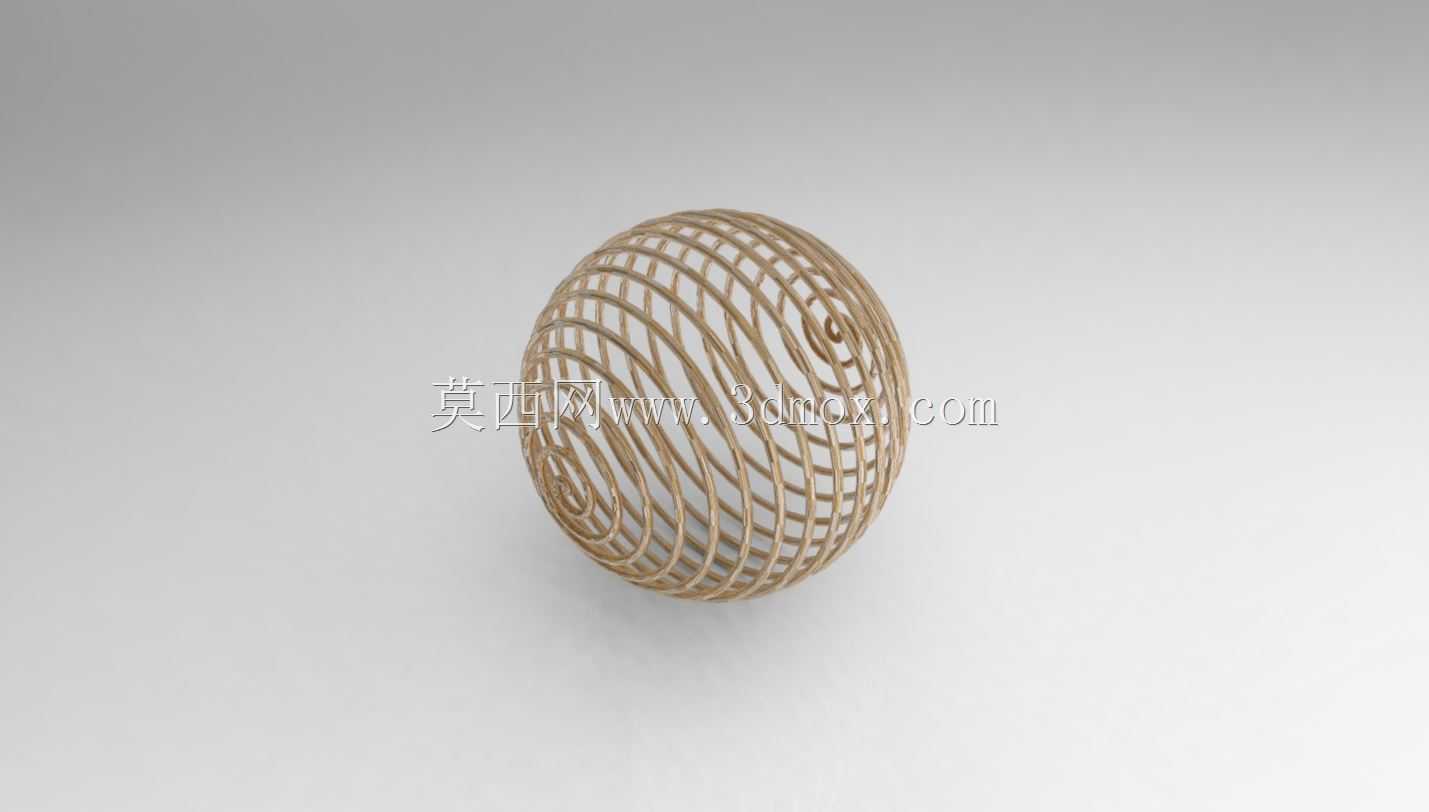

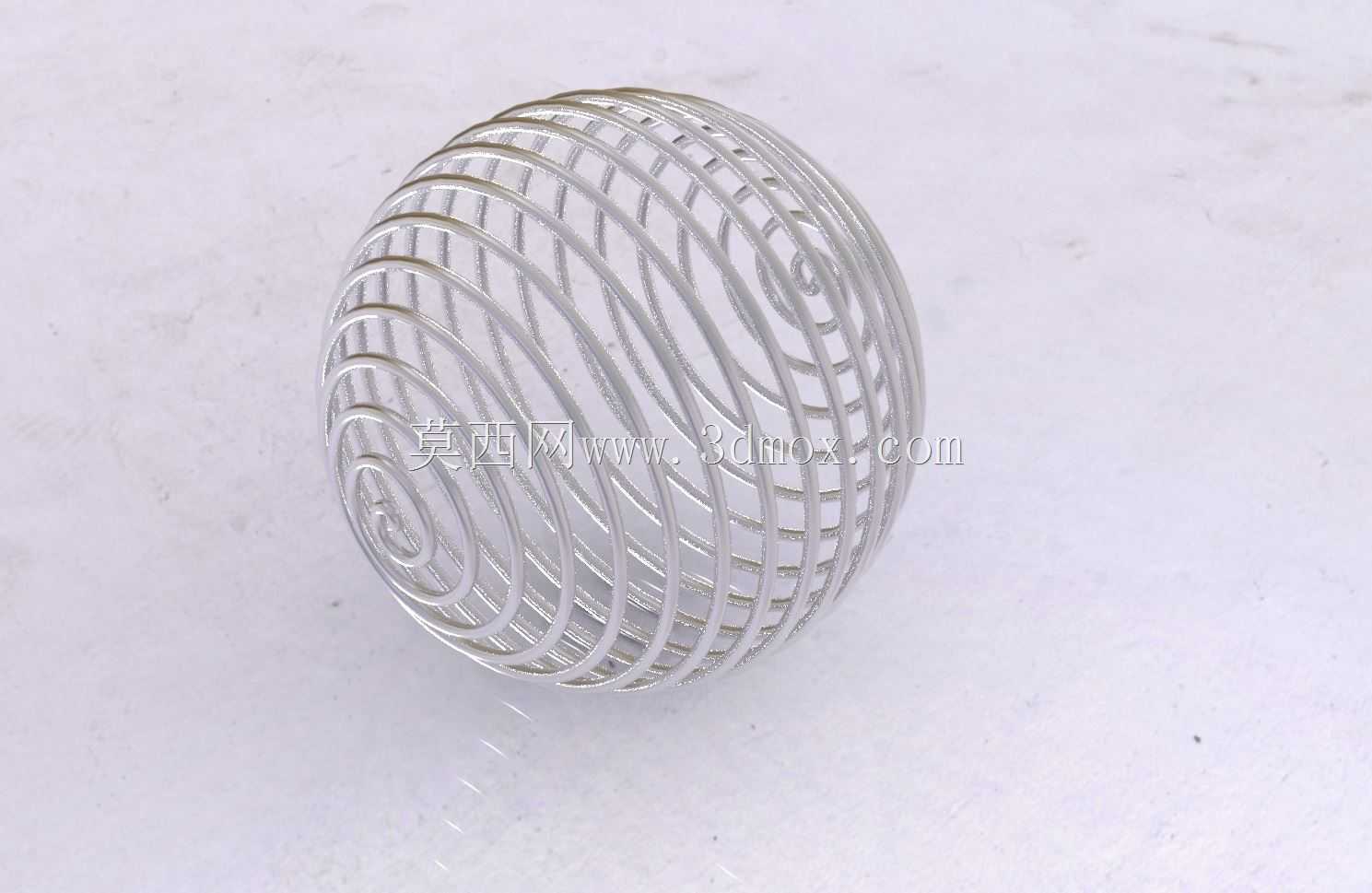

球形镂空螺旋弹簧结构设计方案

项目分类:通用五金配件 发布时间:2022-06-09 ID:659484
  • 球形镂空螺旋弹簧结构设计方案
  • 球形镂空螺旋弹簧结构设计方案
  • 球形镂空螺旋弹簧结构设计方案

  日常做结构选型时,很少会把弹簧和球形镂空形态绑定,多数常规螺旋弹簧都是沿单一轴向排布簧丝,承担直线方向的往复回弹、缓冲或者储能需求,而这款球形螺旋弹簧的设计思路,跳出了传统圆柱螺旋压缩、拉伸弹簧的形态框架,把连续簧丝沿球面轨迹做螺旋缠绕,最终形成封闭的球形镂空弹性构件。从实际应用场景来看,这类异形弹簧并不适配常规的直线回弹工位,反而在特殊的缓冲接触、装饰性弹性支撑、多向受力缓冲场景里有不可替代的作用,比如小型精密设备的多向防撞触点、手持设备的弹性握持内衬、文创产品的弹性结构件,甚至部分特殊气动元件的扰流弹性支撑,都能用到这类非轴向对称的弹簧结构。

  从功能特性上看,传统圆柱弹簧的受力方向基本沿簧体轴线,径向受力时很容易出现侧弯、簧丝错位甚至永久变形,而这款球形螺旋弹簧因为簧丝沿球面均匀螺旋排布,各个方向的受力刚度更趋近一致,不管是从球面任意点位施加压力,簧丝都能通过整体的螺旋形变分散载荷,不会出现局部应力集中的问题。同时镂空的球形结构本身重量更轻,同等外形尺寸下,簧丝用料比实心弹性球少六成以上,形变行程却能做到更大,因为连续的螺旋线圈之间预留了均匀的形变间隙,受压时簧丝可以沿螺旋轨迹顺滑滑移,不会出现相邻簧丝并圈卡死的问题。

  做这类异形弹簧的三维建模时,首先要确定核心的安装边界,也就是最终成型的球体公称直径,这个尺寸直接决定了构件的适配安装空间,建模时需要先以球心为原点建立基准坐标系,确定簧丝的螺旋升角沿球面纬度方向的渐变规律——从球体两极位置到赤道位置,簧丝的螺旋导程需要做连续渐变,才能保证相邻簧丝的间隙均匀一致,不会出现赤道位置簧丝过密、两极位置间隙过大的问题。簧丝直径的选择需要结合实际受力需求计算,通常这类多向缓冲弹簧的簧丝直径不会超过球体公称直径的二十分之一,避免刚度过大导致形变能力不足,同时要保证簧丝缠绕完成后,球体表面的镂空孔隙均匀,既不会因为孔隙过大导致异物卡入簧丝间隙,也不会因为孔隙过小影响形变空间。

  安装适配方面,这类球形弹簧不需要像传统圆柱弹簧那样设置专门的导向杆或者安装座,因为本身是对称封闭结构,只需要在安装位置预留对应直径的球形腔体,或者在球体两极位置设置微小的定位凸点,就能完成固定,不会出现工作过程中弹簧偏移、脱出的问题。和传统弹簧相比,它的回弹方向没有固定指向,受到斜向冲击力时也能顺畅吸收能量,不会因为受力方向和弹簧轴线不重合产生侧向分力损伤周边结构件。在实际做结构验证时,需要重点校核簧丝螺旋轨迹的顺滑度,避免出现曲率突变的位置——如果螺旋线在某一段曲率变化过快,反复受压时这个位置会出现应力集中,很快产生疲劳断裂,建模时要保证螺旋线的曲率连续过渡,每一圈簧丝的弯曲半径都在材料允许的最小弯曲半径以上,通常弹簧钢丝的最小弯曲半径要大于两倍簧丝直径,才能保证长期往复形变下的疲劳寿命。

  另外这类镂空球形弹簧还有一个实用特性,就是流体可以顺畅从镂空间隙穿过,不会像实心弹性构件那样阻挡气流或者液流,所以在部分需要弹性支撑同时要求介质流通的工位,比如特殊阀门的弹性缓冲网、风道内的弹性支撑件,它可以同时承担缓冲和透流的作用,不需要额外在支撑结构上开孔,减少了加工工序。设计时还要注意簧丝首尾端的衔接处理,传统圆柱弹簧的首尾端通常会做并圈磨平处理,而这款球形弹簧的首尾端是在球体表面平滑衔接,没有突出的端头,不会出现端头剐蹭周边零件、或者勾挂线缆的问题,整体外表面是连续顺滑的球面轮廓,适配对安装空间边缘整洁度要求高的精密设备场景。

  从受力仿真的角度看,均匀排布的螺旋簧丝在承受全向压力时,每一段簧丝承担的载荷差值不超过15%,远低于异形片弹簧的局部载荷差,长期使用的形变一致性更好,不会因为局部过载出现松弛失效。如果是用于接触类缓冲场景,球形的外轮廓和被接触件的贴合度更好,不会像圆柱弹簧那样出现棱边接触的应力集中问题,接触压力分布更均匀,不会在被接触的软质材料表面留下压痕。
